减压阀总成多工位气动点焊工装夹具

　　这套夹具面向减压阀金属部件总成的电阻点焊工序，核心任务是在多点位焊接过程中把分散的冲压件、机加工件和小型装配件稳定约束在理论位置，避免人工扶持带来的焊点偏移、搭接间隙波动和工件热变形。现场使用时，操作工先将各待焊零件按定位面放入夹具，多个立式气缸通过压臂同步或顺序压紧，焊枪在敞开的作业空间内完成若干焊点，随后松开夹紧、取出总成并转入下一工序。

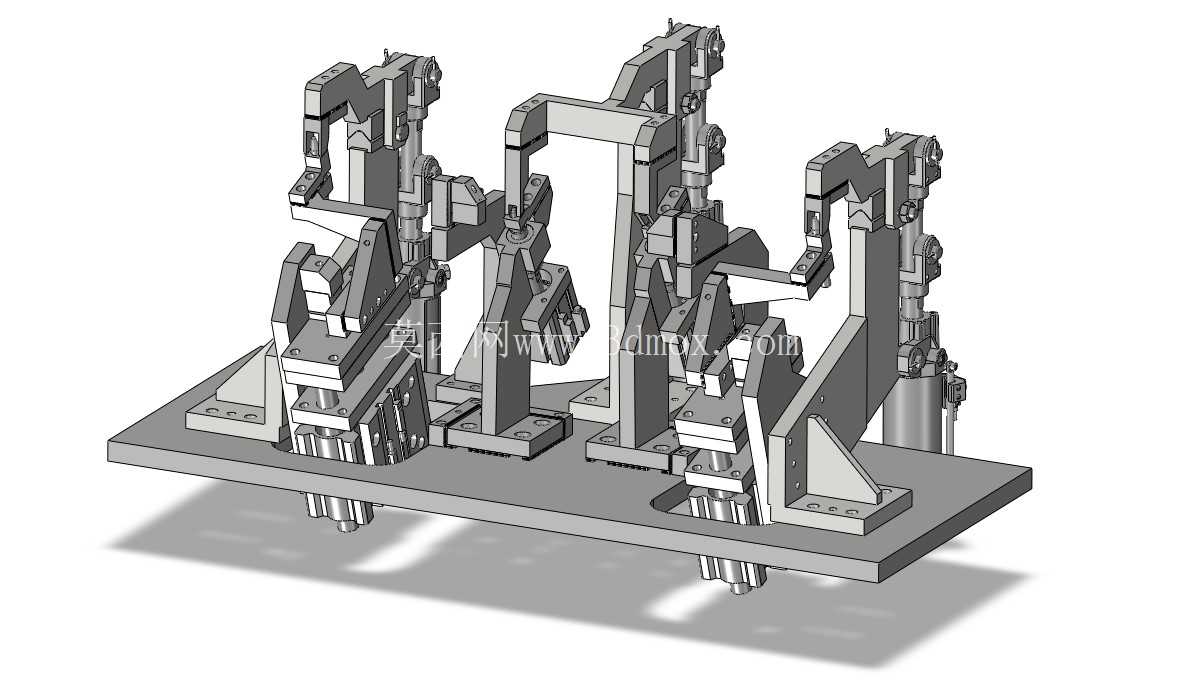

　　从结构布局看，底座采用厚板拼焊后加工的形式，承担全部定位与夹紧反力。底板上布置了多组立板、支座和加强筋，关键安装面在装配后统一加工，以保证各定位块、气缸铰点和压臂旋转轴之间的位置关系。夹具没有采用庞大的封闭箱体，而是围绕焊点可达性留出侧向和上方空间，这对固定式点焊枪或机器人焊枪都比较友好：焊枪电极能够直线接近焊点，压臂和立柱尽量避开电极臂运动包络，减少干涉检查中的反复修改。

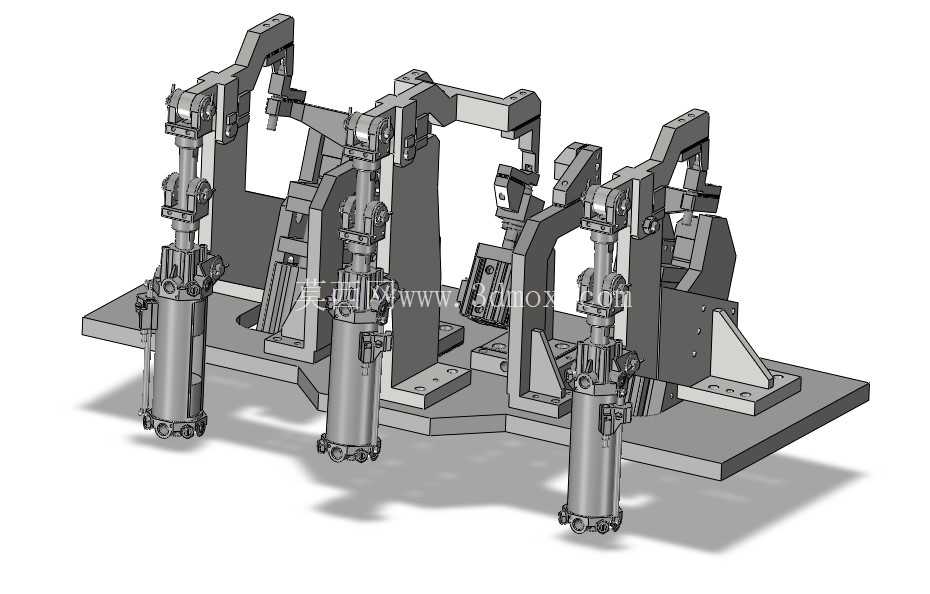

　　夹紧单元以气动缸为主要动力源，缸体沿近似竖直方向布置，输出力通过连杆压臂转化为工件上的压紧力。这样的布置有几个实际考虑：一是气缸远离焊接飞溅区，线缆和气管可沿底座侧面集中走线；二是压臂在压紧终了具有接近自锁的力学姿态，即使气源压力短时波动，工件也不易松脱；三是维护人员可从夹具外侧观察缸杆动作和铰点磨损情况，更换易损件时不必拆解整个定位本体。

　　定位设计遵循粗定位与精定位分开的思路。外形轮廓较大的冲压件优先由型面挡块和支撑钉承接，控制放入方向；孔位或配合面则通过短销、可调定位块和侧向顶紧机构限制自由度。对于减压阀这类薄壁承压相关组件，焊点附近既不能悬空，也不能过度约束，因此支撑点集中布置在焊点正下方和零件刚度较高的折弯边附近，使电极加压时局部变形最小。压头接触位置避开后续密封面、螺纹孔和外观面，必要时采用铜质或可更换压头，降低压痕和分流风险。

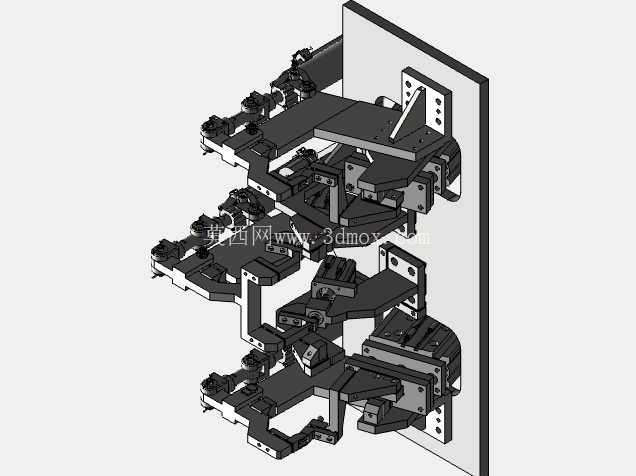

　　多工位并列结构使一套夹具能够同时容纳多个总成或同一总成的多个焊接姿态。立柱高度、压臂长度和支座角度随零件形状差异而变化，但底座基准统一，气缸规格和铰接件尽量系列化，便于备件管理。三维建模时需要重点核对气缸缩回状态下的取放件空间、压臂旋转轨迹、焊枪进入角度以及维修工具的操作空间；底座四周应预留压块和定位销的装配余量，地脚或工作台连接孔要远离焊缝集中区。

　　安装边界方面，这类夹具通常固定在焊接工作台或变位机平台上，底板厚度和加强筋尺寸按焊接加压冲击、气缸反复载荷及人工搬运动作设计。外形呈长条形多立柱组合，高度方向以最高压臂打开位置为限，侧向需保留气管接头、手动阀和传感器安装空间。若接入自动线，可在压紧位增加行程检测，把气缸到位信号纳入焊接控制器联锁，防止未夹紧时通电。整体结构强调刚性、可达性和快换维护的平衡，适合小中型金属阀类总成的批量点焊生产。
