40×40规格钢制防水空心防护杯结构

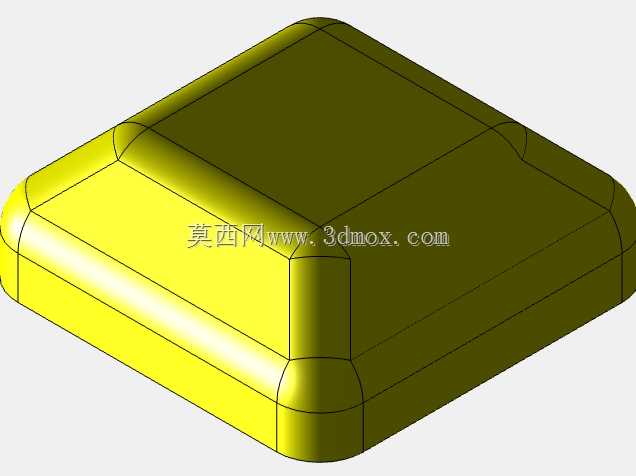

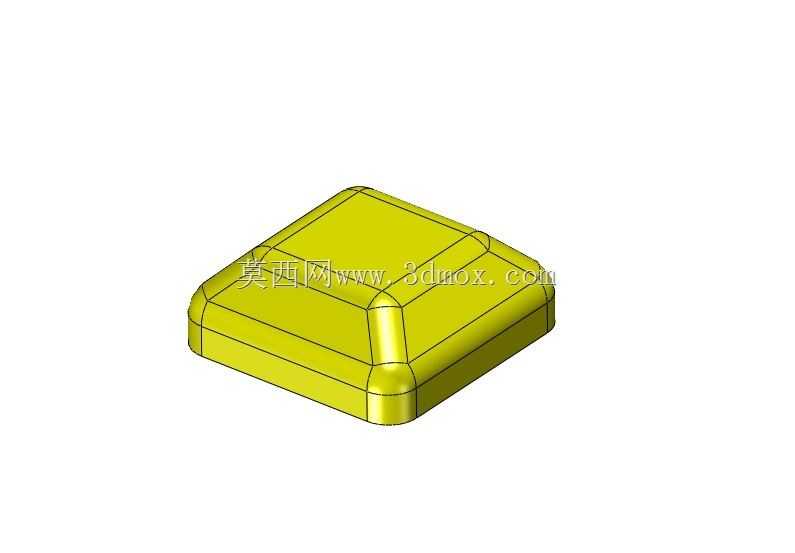

　　在户外电气接线、露天设备端子防护、工业管线端头密封这类场景里，经常会遇到外露金属端头长期暴露在雨水、扬尘、凝露环境下出现锈蚀、接触不良的问题，这类40×40规格的钢制空心防护杯，就是针对这类小尺寸方形端头做防护的专用构件。实际做现场安装的时候，很多施工人员会忽略小尺寸接线端的防护，尤其是户外变压器端子、低压交流稳压器的外露接线柱，还有设备机架上的方形固定端头，长期受雨水冲刷会慢慢出现氧化层，轻则导致接触电阻变大发热，重则直接短路击穿，这类空心防护杯就是扣装在这类端头外侧，形成一个封闭的防护空腔，阻断外界水汽、粉尘直接接触内部金属构件。从结构设计上看，这个构件整体采用方形空心腔体结构，所有棱边都做了大圆角过渡处理，没有尖锐的直角边，一方面是避免安装的时候划伤施工人员的手部，另一方面圆角结构在冲压成型的时候能减少应力集中，避免钢板弯折处出现裂纹，提升构件的整体结构强度。整体外形尺寸控制在40×40的边界内，腔体深度刚好覆盖常规40规格方形端头的外露长度，安装的时候不需要额外对周边构件做裁切，直接扣合就能匹配现有安装位，不会和周边的接线、固定件产生干涉。材质选用钢制基材，相比塑料材质的防护件，钢制件的抗老化性能更强，在户外高温、低温交替的环境下不会出现脆裂、变形的问题，表面做钝化处理之后，能抵御常规的雨水腐蚀、工业大气腐蚀，长期使用不需要频繁更换。腔体的内壁和端头之间预留了微小的配合间隙，安装的时候可以在间隙内填充密封胶，进一步提升防水密封的效果，就算是遇到暴雨天气，雨水顺着构件表面流淌也不会渗入腔体内部。很多人在做这类防护件建模的时候，容易忽略棱边圆角的成型工艺性，要是圆角半径做的太小，钢板冲压的时候弯折处的材料延展率不够，很容易出现开裂，要是圆角做的太大，又会导致整体外形尺寸超出40×40的安装边界，和周边的固定件产生碰撞，这个结构的圆角半径是结合1.2mm厚度冷轧钢板的冲压延展率计算确定的，既保证成型的时候不会出现工艺缺陷，又能把整体外轮廓控制在安装要求的尺寸范围内。在实际设备配套的时候，这类防护杯除了用在电气端子防护上，还可以用在小型设备的方形支脚端头防护，扣装在支脚底端之后，既能避免支脚刮蹭地面涂层，也能防止地面的积水顺着支脚向上渗透腐蚀设备机架。结构上没有多余的复杂特征，整体是一体冲压成型的，不需要额外的焊接、拼接工序，生产的时候效率很高，批量加工的成本也能控制在合理范围内。安装的时候不需要复杂的专用工具，只需要对准端头位置扣压到位，配合密封胶或者侧面的紧定螺钉就能完成固定，后期维护拆卸的时候也很方便，不需要破坏周边的构件就能拆下检查内部端头的状态。做三维建模的时候，要特别注意腔体内部的拔模角度，虽然是冲压件，但侧壁预留微小的拔模斜度能方便冲压脱模，也能让安装扣合的时候更顺畅，不会出现卡滞的问题。顶部的平面做了微弧处理，避免顶部积水，雨水落在顶部之后会顺着四周的圆角面快速流下，不会在顶部形成积水区长期浸泡构件表面。很多现场应用里，施工人员会根据实际使用场景在防护杯外侧喷涂和设备同色的防护漆，钢制基材的表面附着力很好，喷漆之后不容易出现掉漆的问题，能和周边设备的外观保持一致。这类小尺寸防护构件虽然看起来结构简单，但在实际工业现场的作用非常关键，很多设备的故障都是因为小部位的防护不到位慢慢累积导致的，合理选用匹配尺寸的防护构件，能大幅降低设备的后期维护成本，减少因为端头锈蚀导致的非计划停机。在做结构选型的时候，首先要确认被防护端头的外轮廓尺寸，确保防护杯的内空腔体能完全容纳端头，同时外轮廓不会超出安装区域的边界，避免和相邻的构件产生干涉，还要确认安装位置的环境腐蚀等级，选择对应表面处理的钢制防护件，保证使用寿命能匹配设备的整体运维周期。
