带自锁结构的快挂式弹簧连接挂钩

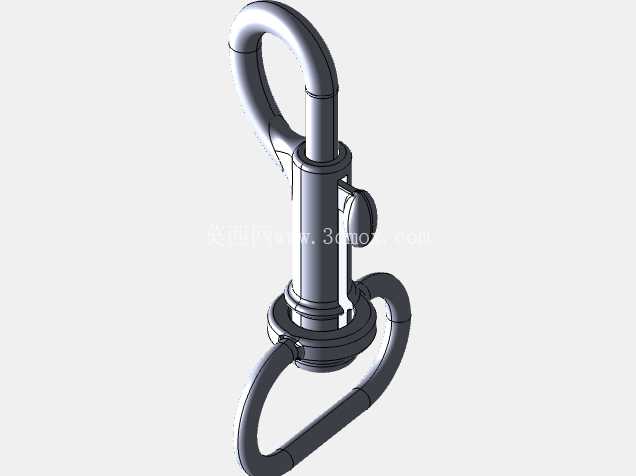

　　这类带自锁结构的弹簧挂钩，日常在户外装备挂载、工业设备索具连接、仓储吊运辅助、游乐设施安全挂接场景里都有极高的出镜率，核心作用是实现两个承力构件之间的快速连接与可拆卸固定，同时避免受外力拉扯、晃动时出现意外脱开的风险。从结构设计逻辑来看，整个挂钩分为上下两个挂接环与中间的自锁主体三个部分，上方的弯形挂环为固定承力端，和主体柱身采用一体式加工结构，避免拼接处出现应力集中断裂的隐患，环体内侧做了圆弧过渡处理，不会对挂载的绳索、织带、金属吊环产生切割性磨损，长期受交变载荷作用时也不会在棱角位置萌生疲劳裂纹。

　　中间的自锁结构采用侧向按压式弹簧销设计，弹簧内置在主体柱身的封闭腔体内，和外界环境完全隔离，哪怕在多尘、潮湿的户外工况下使用，也不会因为异物卡滞、弹簧锈蚀导致锁止失效，按压端做了凸起的防滑纹理，操作人员戴劳保手套也能顺畅按压解锁，不需要额外借助工具就能完成挂接操作，锁舌弹出后会和下方挂环的端面完全贴合，没有多余的旷量，挂接完成后不会出现上下构件相对晃动产生的撞击噪音。下方的旋转挂环和主体之间采用轴套式连接结构，可以360度自由旋转，当挂载的构件出现扭转受力时，挂环会跟着转动释放扭转应力，不会把扭力传递到上方的固定挂点，避免绳索拧结、连接件受扭变形的问题。

　　从安装边界来看，这类挂钩的上下挂环内径适配常规直径的卸扣、织带、钢丝绳，主体柱身的外径尺寸控制在常规索具配件的适配范围内，不需要额外定制转接件就能和现有标准索具配套使用，挂环的开口尺寸经过匹配设计，既能保证顺利挂入标准规格的吊环、挂点，又不会因为开口过大导致挂接后存在多余的窜动间隙。设计过程中需要重点考量弹簧的预紧力参数，预紧力过小会导致锁舌容易受外力误碰开启，预紧力过大则会导致按压解锁需要的力度太大，影响操作便利性，同时锁舌的配合公差需要控制在合理范围，既要保证开合顺畅，又不能出现过大的间隙导致锁止后存在松脱隐患，主体的承力部位需要做等强度设计，在挂环的弯曲位置、主体和挂环的衔接位置适当增加壁厚，避免应力集中导致的断裂风险，非承力部位则可以适当做减重处理，控制整体重量，方便操作人员单手操作。

　　实际使用中，这类挂钩可以快速完成安全绳的挂接、工具的防坠挂载、轻型物料的吊运连接，相比传统的螺栓固定式卸扣，挂接和拆卸的效率能提升数倍，自锁结构也能避免因为操作人员忘记插安全销导致的脱开事故，在需要频繁拆装连接点的作业场景里，这种结构的优势尤为明显。建模过程中需要重点还原弹簧腔的内部结构、锁舌和主体的配合间隙、旋转挂环的轴套配合关系，这些细节直接影响后续做结构仿真、工程图输出时的准确性，尤其是锁舌的行程尺寸，必须和实际产品的开合行程保持一致，否则后续开模或者加工时会出现锁舌无法完全弹出、或者卡滞无法收回的问题，挂环的圆弧曲率也需要和标准索具的接触曲率匹配，保证受力时接触面均匀承压，不会出现局部应力过大的问题。
