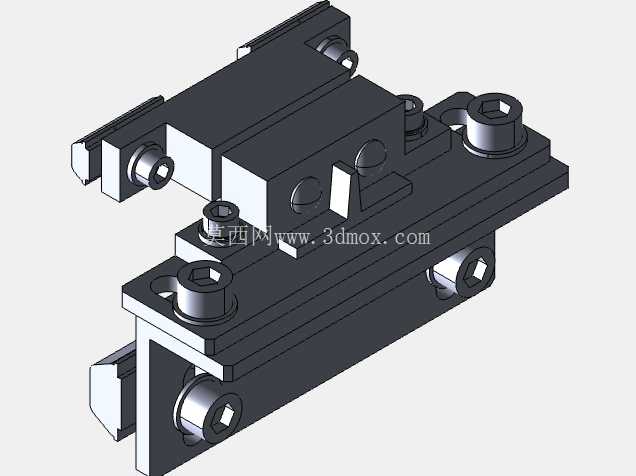

SFK-4GD不锈钢材质传感器安装固定座结构

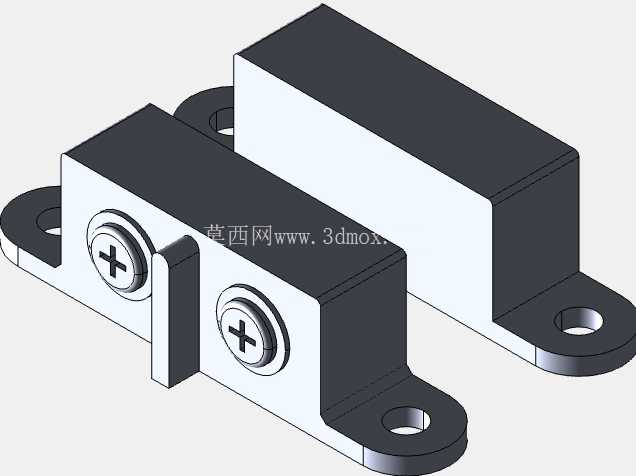

　　该固定座采用SUS不锈钢材质加工，相比普通铝合金安装座，在潮湿工况、有弱腐蚀切削液飞溅的机加工工位中，不会出现氧化锈蚀导致的安装孔滑牙、固定面形变问题，长期使用后传感器的检测位置偏移量可控制在0.02mm以内，能有效减少设备日常点检的校准工作量。从结构设计思路来看，整体采用一体化铣削成型的长条式基座结构，两端设置沉头安装孔，可直接通过M3规格内六角螺丝将基座固定在设备型材安装面或专用安装立板上，沉孔设计可让螺丝安装面与基座表面齐平，不会突出结构面干涉传感器的布线或周边运动部件的行程。在工业自动化产线的检测工位布局中，传感器的安装稳定性直接决定检测信号的采集精度，这类SFK-4GD规格的不锈钢固定座，正是为小尺寸光电、接近类传感器提供刚性安装支撑的核心五金构件。从实际应用场景来看，这类固定座多部署在半导体封装设备的物料到位检测位、3C电子组装线的工件定位检测点、小型气动回路的行程反馈位置，由于安装位置多靠近设备运动副，长期受设备运行的微振动影响，对安装座的材质刚性、固定可靠性有极高要求。

　　基座中部设置两组带锁紧螺丝的传感器安装位，可兼容直径4mm规格的圆柱形传感器，锁紧螺丝采用一字槽设计，现场调试时仅需用普通一字螺丝刀即可完成传感器的位置松紧调节，无需专用工装，调试效率更高。安装位的开孔精度控制在H7公差带，传感器插入后不会出现径向晃动，锁紧螺丝的顶紧位置做了局部平面处理，避免螺丝顶紧时损伤传感器外壳表面，同时可增大接触摩擦力，设备长期运行后传感器不会因振动出现轴向窜动。从安装边界尺寸来看，基座整体长度适配20mm间距的标准铝型材安装孔位，安装时无需额外打孔调整，可直接适配市面主流的工业铝型材安装体系；基座厚度控制在5mm，安装后整体突出安装面的高度仅为8mm，在紧凑的设备内部布局中不会占用过多安装空间，适合在狭小的设备腔体内部部署。基座的底面做了精磨处理，平面度控制在0.01mm以内，安装时与安装面完全贴合，不会出现安装倾斜导致的传感器检测角度偏差。

　　在实际选型使用时，需要注意安装面的平面度误差不能超过0.03mm，若安装面存在局部凸起，会导致基座固定后出现翘曲，进而影响传感器的检测指向精度；锁紧传感器时的螺丝扭矩建议控制在0.12N·m，扭矩过大容易压伤传感器外壳，扭矩过小则无法提供足够的锁紧力，设备运行时容易出现位置偏移。这类固定座的结构设计充分考虑了现场调试的便捷性，两个安装位的间距经过优化，可同时安装对射式传感器的发射端与接收端，无需额外搭配两个独立安装座，减少了安装所需的配件数量，也让整体安装结构更加紧凑。

　　在半导体检测设备的晶圆传输工位中，这类固定座可用于安装槽型光电传感器，检测晶圆载具的到位位置，不锈钢材质可适配洁净车间的定期酒精擦拭消毒要求，不会因清洁试剂的腐蚀出现表面掉屑问题，满足洁净车间的使用标准。在小型气动滑台的行程端点位置，该固定座可安装接近传感器，检测滑台的原点与极限位置，整体结构的抗振性能可承受滑台高速往复运动带来的持续振动，不会出现传感器松动导致的原点位置漂移问题，减少设备的故障停机概率。从建模细节来看，该结构完整还原了实际加工的倒角细节，所有锐边都做了C0.2的倒角处理，避免安装时划伤操作人员或传感器线缆；锁紧螺丝的头部高度、沉孔深度都按照实际五金件的尺寸建模，虚拟装配时可直接验证安装后的干涉情况，无需二次调整模型尺寸，可直接用于设备的三维布局设计，提前排查安装空间不足的问题。
