带LED指示灯车载翘板开关结构设计

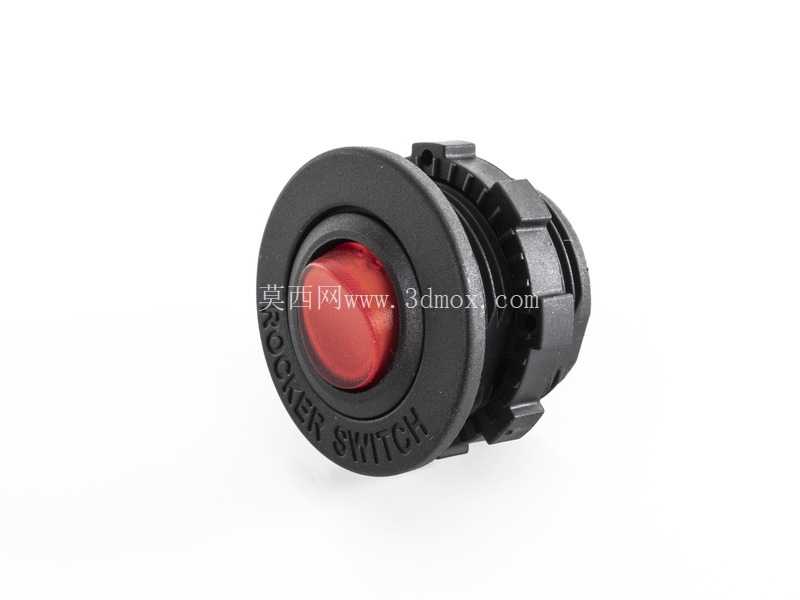

　　这款带LED控制灯的翘板开关，核心适配12V与24V低压车载供电场景，在旅居露营车、改装房车、特种作业车辆的低压电控回路中应用广泛，主要负责车载附属电器的通断控制，比如车内照明、外接电源插座、小型车载电器的供电切换，相比普通无指示开关，自带的LED指示灯能在光线不足的车厢环境里快速定位开关位置，直观判断回路通断状态，避免夜间操作误触。从结构设计层面看，开关采用嵌入式卡装结构，外圈的多道卡齿是针对车载面板安装预留的锁紧结构，安装时仅需在面板开出对应直径的圆孔，将开关本体从面板正面推入即可依靠卡齿与面板背面的限位结构完成固定，无需额外螺丝紧固，适配厚度1.5mm到3mm的常见车载内饰面板、改装电控箱面板，安装边界预留了足够的公差余量，即使面板开孔存在0.2mm以内的尺寸偏差也能顺利装配，不会出现卡滞或松脱问题。

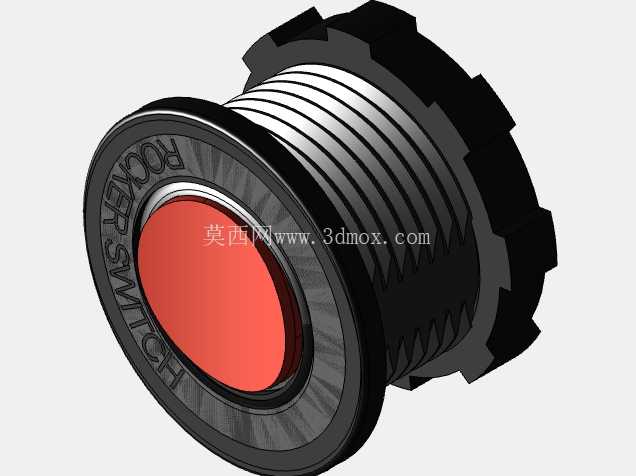

　　开关的操作面采用内凹式翘板设计，操作端的红色透光按键帽做了圆弧过渡处理，按压行程控制在3mm左右，按压力度设置在5N到8N区间，既不会因为车辆行驶颠簸出现误触发，也能保证操作时的手感反馈清晰，按键帽下方的LED发光单元直接并联在开关输出回路，当开关处于导通状态时LED同步点亮，不需要额外布设指示灯控制线，简化了车载布线的复杂度。开关本体的外壳采用阻燃PA66材质注塑成型，耐候性适配车载环境的温度波动范围，从-20℃的低温户外停放环境到60℃的夏季车内高温环境，壳体不会出现脆裂或变形，触点部分采用银合金材质，12V回路下额定载流能力可达10A，24V回路下载流能力为6A，能够覆盖绝大多数车载低压电器的负载需求，不需要额外搭配继电器使用，降低了整套电控系统的成本与布线空间占用。

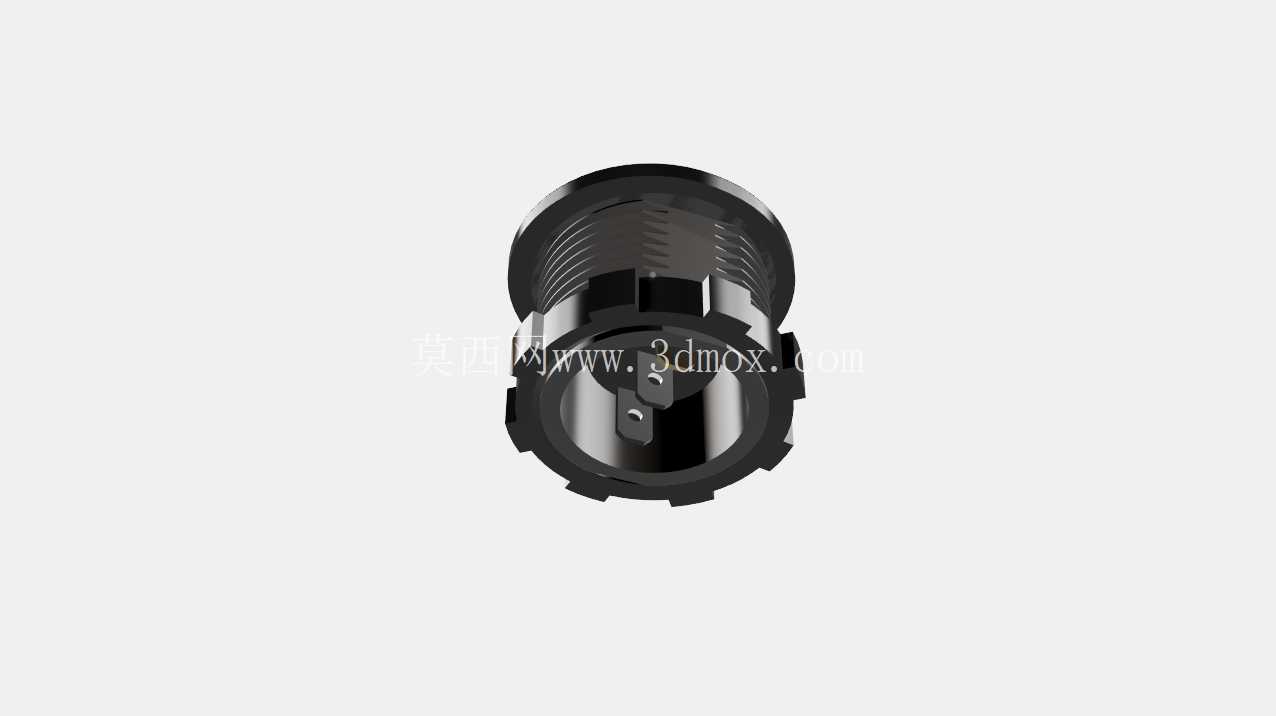

　　在建模过程中，重点还原了卡齿的倾斜角度与弹性变形空间，每道卡齿的根部都做了R0.5的圆角过渡，避免反复拆装时出现应力断裂，按键帽与本体之间的配合间隙控制在0.1mm，既保证按键活动顺畅，也能阻挡日常使用中的灰尘、溅水进入开关内部，适配车载环境的使用防护需求，外圈壳体上模压的标识字符做了0.2mm的凸起处理，长期摩擦也不会出现标识磨损脱落的问题，开关背部的接线端子采用标准6.3mm插片规格，和车载通用线束端子完全匹配，不需要额外制作转接线束，选型替换时可以直接和同规格常规翘板开关通用互换，不需要改动原有面板开孔与布线结构。
