木质游标卡尺收纳固定支架结构设计

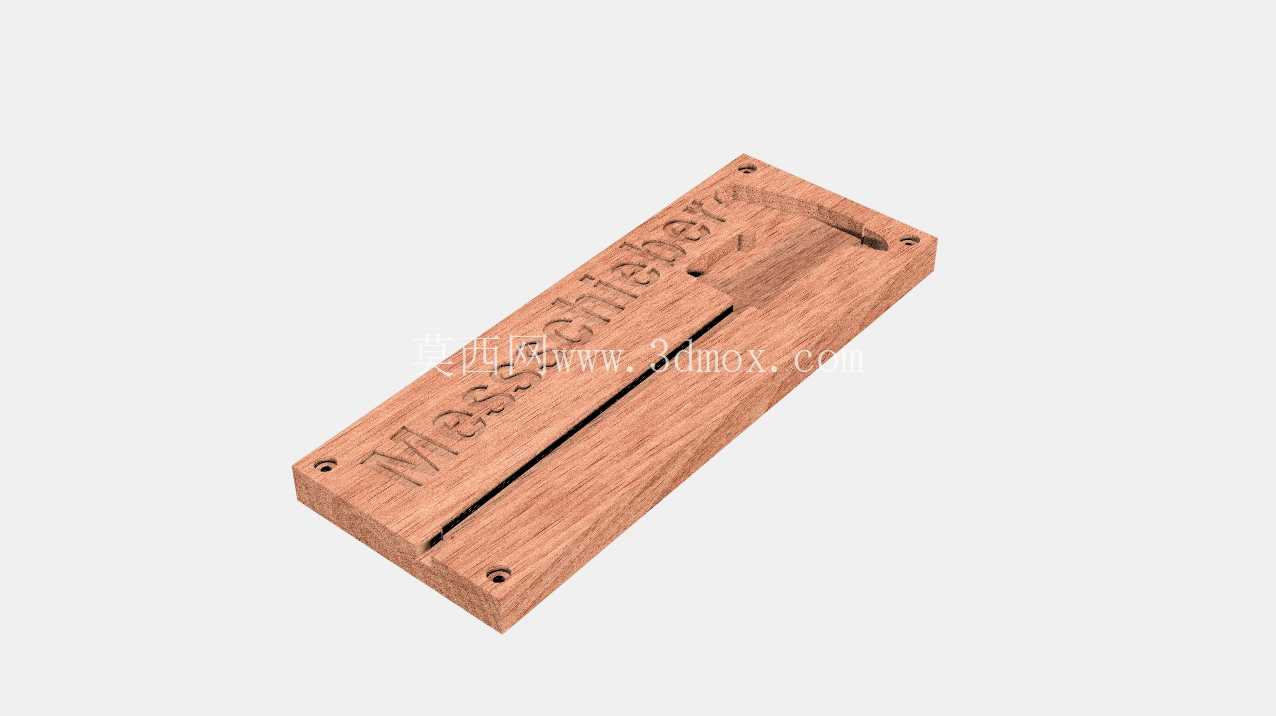

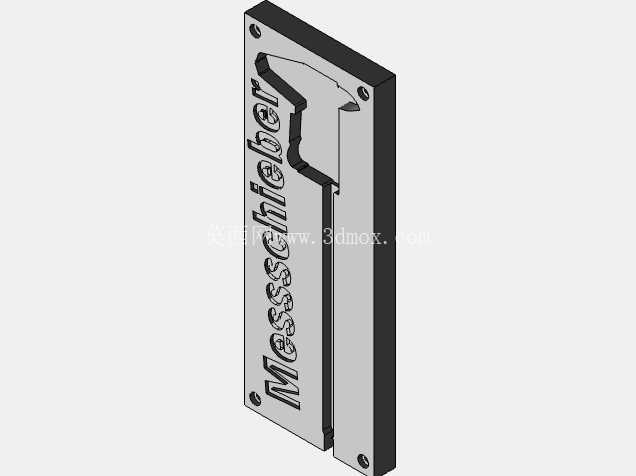

　　这款木质游标卡尺固定支架，主要面向机加工车间、计量检测工位、实训教学实验室等场景设计，解决日常生产检测环节中游标卡尺随意摆放导致的尺身磕碰、测量面磨损、刻度污损等常见问题。从实际使用需求出发，支架采用一体式实木基材加工，整体为长条形平板结构，四个边角预留沉头安装孔，可通过螺丝直接固定在工作台侧边、工具柜立面或者检测工位的操作台面上，安装后不会突出作业面过多，避免对周边操作造成干涉。支架主体开设与游标卡尺尺身宽度匹配的长槽，槽体深度刚好容纳卡尺尺身，卡尺放入后尺身不会发生倾斜晃动，槽体一端预留对应卡尺表头的避让空间，避免表头与支架硬接触损伤测量表头的微调结构。支架表面雕刻对应标识，一方面起到快速识别工位量具的作用，

　　另一方面也增加了表面摩擦力，取放卡尺时不易打滑。从设计细节来看，长槽的边缘做了微小的倒角处理，避免取放卡尺时锋利的槽边刮伤尺身的镀铬层，四个安装孔的沉头深度刚好覆盖螺丝头部，安装后螺丝头不会突出支架表面，防止取放工具时勾挂衣物或者刮伤操作人员手部。在实际工位应用中，这类固定支架可以将常用的0-150mm量程游标卡尺固定在随手可及的位置，操作人员完成尺寸检测后无需反复开合工具盒，直接将卡尺卡入槽位即可完成收纳，大幅减少量具取放的辅助时间，同时也能避免卡尺随意放置在工作台面上被工件、工具砸伤的风险。支架的整体尺寸适配常规量程的机械式游标卡尺，安装孔位的间距参考了常见工作台的型材安装孔距，既可以壁挂安装也可以平放使用，

　　平放时底部的接触面积足够大，无需额外固定也能保持稳定，适合临时检测工位的灵活布置需求。木质基材的选用也兼顾了加工便利性与使用质感，相比金属支架不会对卡尺尺身造成硬接触划伤，相比塑料支架拥有更好的结构强度与使用寿命，长期使用不会出现槽位变形导致的卡尺固定松动问题。
