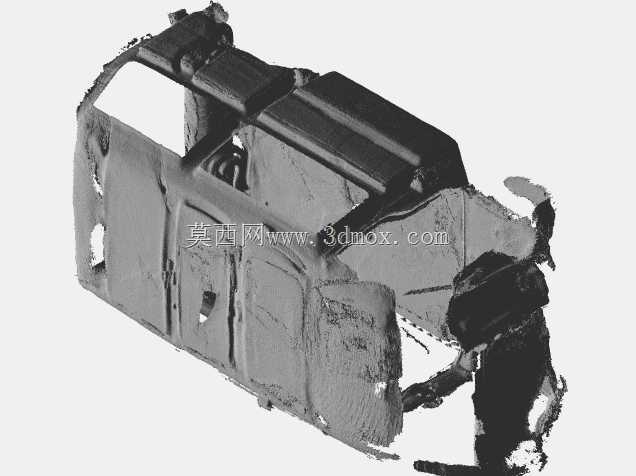

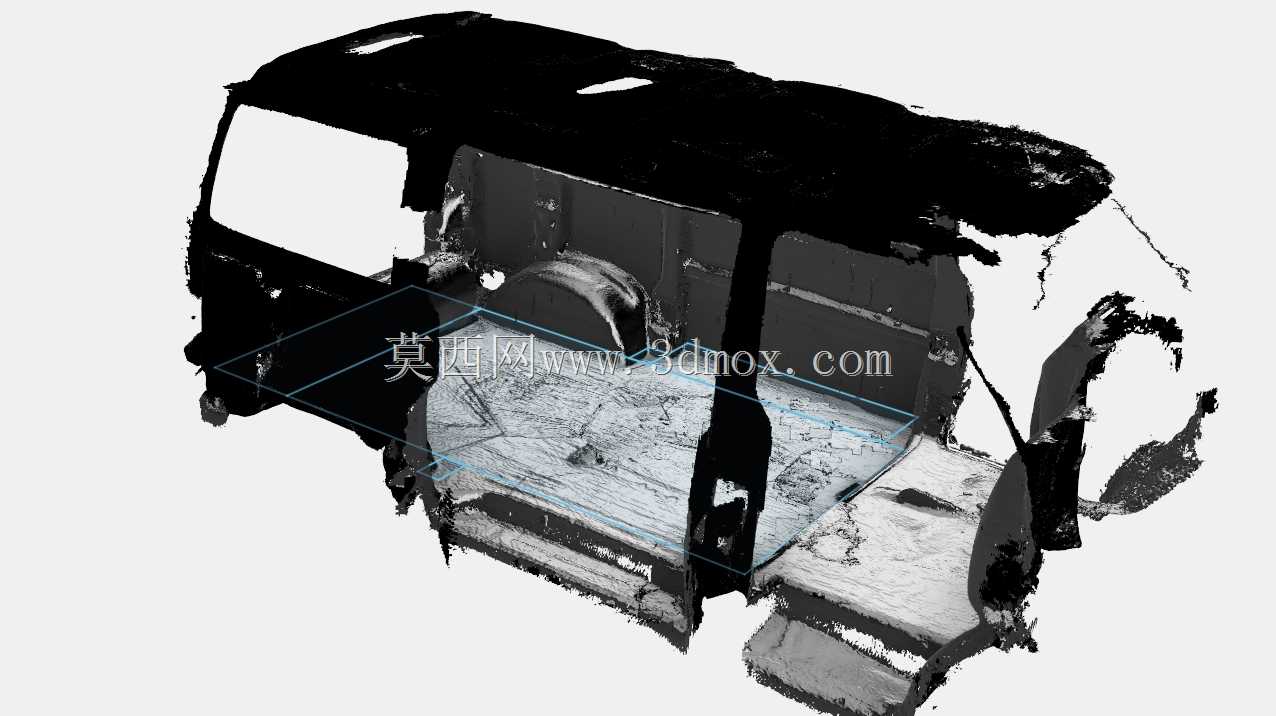

大众T4露营车内部装载空间三维扫描模型

　　该三维扫描模型完整还原了大众T4面包车的后部装载舱空间结构，对于从事露营车改装、车载设备布局、专用车辆内饰定制的结构设计人员而言，能够直接作为空间校核的基准参考，省去实车测量的大量外业工作，尤其适合小型改装厂在方案初期快速完成空间适配验证。从实际应用场景来看，这类扫描数据常被用于车载旅居设施的布局设计，比如后置储物柜的安装边界、车载冰箱的固定点位、折叠床铺的展开空间预留，都可以依托该模型完成干涉检查，避免改装过程中出现部件与车身结构冲突的问题。

　　模型完整保留了车身内部的立柱位置、轮拱凸起形态、地板的凹凸结构、侧围的安装孔位特征，这些细节都是实车改装中必须避让的硬点，以往依靠手工卷尺测量往往会存在10-20mm的误差，而三维扫描获取的点云数据能够将空间尺寸误差控制在1mm以内，完全满足结构设计的精度要求。从设计参考的角度看，该模型呈现的是拆除后排座椅后的装载舱原始状态，侧围的内饰安装卡扣位置、地板的固定螺栓点位都清晰可见，设计人员在做改装方案时，可以直接在模型上定位固定点，无需反复拆解实车确认结构。轮拱区域的凸起形态是改装中经常遇到的空间限制点，模型中完整还原了轮拱的弧度、高度以及与侧围、地板的衔接关系，在设计轮拱包边、侧边储物柜时，可以直接贴合曲面做造型，保证安装后的贴合度，避免出现缝隙过大或者安装干涉的问题。车身B柱、C柱的截面形态在模型中也有完整呈现，这部分是车身受力结构，改装过程中不允许随意打孔切割，依托模型可以提前标记出不可改动的结构区域，在做内饰包覆、设备固定时避开受力构件，保证改装后的车身结构强度。

　　地板区域的凹凸结构是原车冲压形成的加强筋，模型中还原了加强筋的走向与凸起高度，在设计车载地板找平方案时，可以根据加强筋的分布设计找平垫块的高度与位置，既保证地板铺设后的平整度，又能尽可能减少找平层的厚度，最大化车内垂直空间利用率。对于需要在车内安装固定设备的场景，比如车载电源、储物抽屉、折叠座椅机构，都可以在模型上提前模拟安装位置，检查设备安装后是否会影响尾门的正常开合，是否会遮挡侧窗的视野，是否预留了足够的操作空间。尾门开口的边界尺寸在模型中也有完整体现，在设计大型车载设备的安装方案时，可以提前校核设备是否能够通过尾门开口顺利搬入车内，避免出现设备制作完成后无法装车的问题。

　　侧滑门的开合轨迹对应的空间区域也在扫描范围内，设计内饰部件时可以提前预留出门板运动的安全间隙，避免开关门时与内饰部件发生刮擦。该扫描模型没有对原始点云做过度的曲面优化，保留了实车结构的原始形态，更贴近实车的真实状态，相比参数化重建的模型，更适合用于改装方案的实际适配验证，不会因为曲面过度平滑而丢失实际存在的结构凸起或凹陷，减少设计阶段的误判。在做露营车水路、电路布线规划时，也可以依托该模型规划管线的走向，沿着车身立柱、侧围的空腔位置布置管线，避开高温区域和运动部件，同时预留足够的管线固定点位，保证布线的合理性与安全性。
