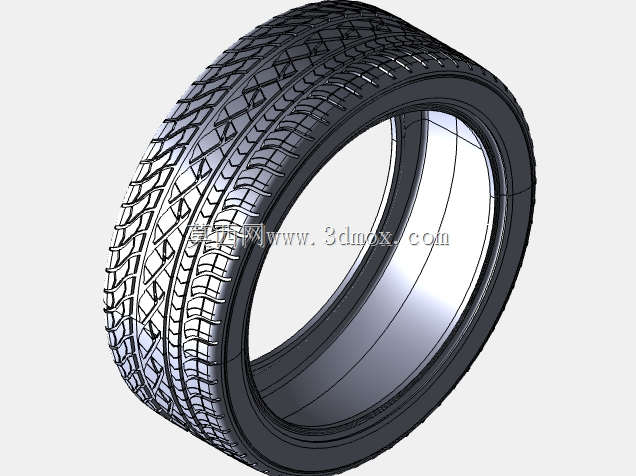

乘用车子午线轮胎带轮毂结构三维数模

项目分类:通用机械零部件 发布时间:2024-12-12 ID:842924
  • 乘用车子午线轮胎带轮毂结构三维数模

  日常做整车底盘行走系统匹配时,轮胎与轮毂的组合数模是必不可少的校核载体,这套带完整胎纹、轮辋结构的车轮模型,能直接用于整车总布置阶段的间隙校核、运动干涉检查,也能为制动系统匹配、轮罩钣金设计提供准确的安装边界参考。从实际应用场景来看,这类车轮结构广泛适配常规家用乘用车、轻型商用代步车辆,是整车行走系统里直接接触路面的核心承载部件,既要承担整车整备质量与满载载荷的传递,也要在行驶过程中缓冲路面颠簸带来的冲击,同时通过胎面花纹的结构设计,保障干湿地工况下的抓附性能,兼顾制动距离、转向循迹性与行驶静音表现。

  从结构设计思路来看,模型完整还原了子午线轮胎的胎面花纹排布,主排水沟槽沿周向贯通,横向花纹块做了交错切角处理,既可以在湿滑路面快速排走胎面与路面之间的积水,降低水滑风险,也能通过花纹块的刚性分布,平衡直线行驶与转向工况下的接地压力,避免局部偏磨。胎侧部分做了符合工程实际的弧度设计,对应常规乘用车轮胎的扁平比区间,轮辋部分采用了常见的深槽式结构,轮缘的凸起高度、胎圈座的锥度都符合行业通用装配标准,能直接匹配常规真空胎的安装需求,不需要额外修改结构就能用于轮胎装配工艺的模拟演示。

  做总布置校核时,这套模型的外形尺寸边界可以直接作为轮腔设计的参考依据,轮胎的最大外直径、断面宽度、静态加载下的变形量预留空间,都能通过数模直接测量,轮辋的安装孔分布、中心孔直径、偏距预留位置,都和常规乘用车的轮毂轴承安装位匹配,不需要额外调整装配基准就能完成前悬转向节、后悬后桥部分的装配匹配。在做转向运动校核时,可以直接将模型装配到转向节上,模拟最大转向角状态下轮胎与轮罩内衬、转向拉杆、减震器弹簧座之间的间隙,避免实车装配后出现运动干涉;在做制动系统匹配时,轮辋内部的空腔尺寸可以直接校核刹车卡钳、刹车盘的安装空间,确认卡钳与轮辋内壁之间的安全间隙是否满足颠簸工况下的变形余量要求。

  从结构细节来看,胎面的花纹块做了差异化的刚性设计,胎肩位置的花纹块刚度更高,能在转向时提供足够的侧向支撑,减少胎侧形变带来的转向滞后,胎面中部的花纹块做了细碎的钢片槽设计,能在行驶过程中破碎路面水膜,同时降低花纹块接地时的泵吸噪声,提升行驶NVH表现。轮辋部分的轮辐结构做了等强度的过渡设计,辐条与轮辋连接的位置做了圆弧过渡,避免应力集中,安装面的平面度区域预留了刹车盘贴合的基准面,能保障装配后车轮的端面跳动量在合理区间,减少高速行驶时的车轮抖动问题。

  在实际建模过程中,这类轮胎模型的胎纹部分通常采用沿周向阵列的方式生成,先绘制单节距的花纹截面草图,通过投影映射到轮胎的回转曲面上,再做实体切除与阵列,保证周向花纹的节距排布符合实际轮胎的变节距设计逻辑,避免等节距花纹带来的行驶共振噪声。轮辋部分采用回转特征加辐条阵列的方式建模,先绘制轮辋的轴向截面轮廓,通过回转生成基础轮辋本体,再绘制单根辐条的截面,沿周向阵列后与轮辋本体做布尔合并,最后在安装面位置加工出螺栓孔、中心孔、气门嘴预留孔,完整还原车轮的装配细节。

  做整车性能仿真时,这套数模也可以作为轮胎包络的基础载体,通过加载不同工况下的轮胎变形参数,生成不同载荷、不同转向角下的轮胎运动包络面,为轮罩、挡泥板等周边部件的设计提供准确的边界依据,避免后期实车测试时出现轮胎与周边部件刮擦的问题。对于做改装车轮设计的从业者来说,这套基础模型也可以作为基准,通过修改轮辐造型、调整轮胎扁平比,快速生成不同风格的改装车轮方案,不需要从零开始搭建基础回转结构,能大幅提升建模效率。
