带端面齿结构的自紧式钻夹头结构设计

项目分类:通用机械零部件 发布时间:2024-12-12 ID:842917
  • 带端面齿结构的自紧式钻夹头结构设计

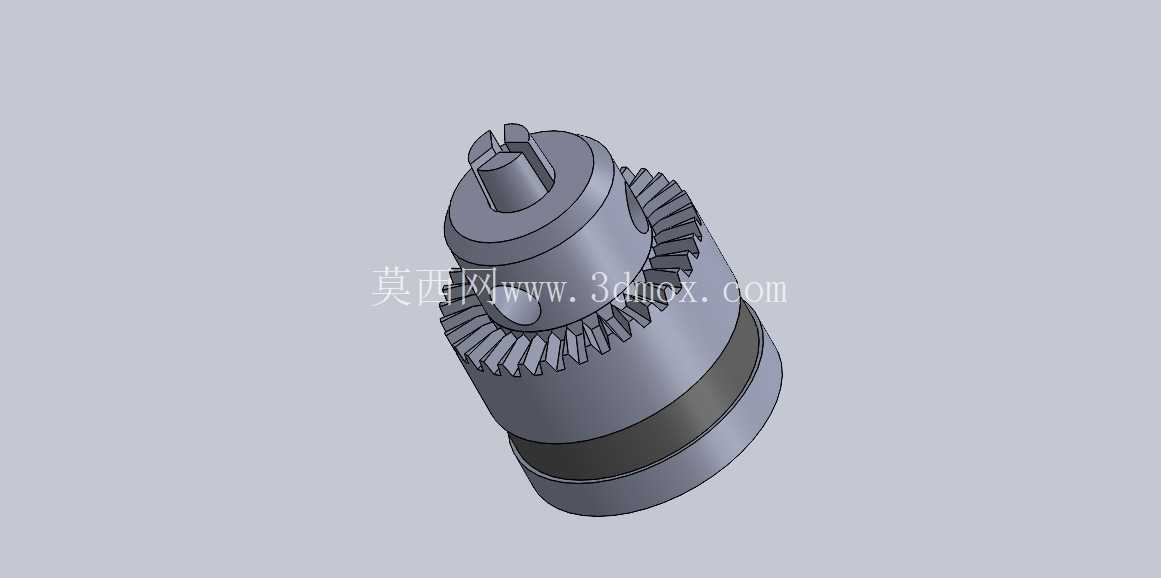

  在钻削加工、台式钻床、手持电钻、攻丝设备以及多工位组合机床的作业场景中,钻夹头是直接承担刀具装夹、传递切削扭矩的核心执行部件,其夹紧可靠性、同轴度精度、装夹便捷性直接决定了孔加工的尺寸精度、表面质量与作业安全系数。这款带端面齿结构的钻夹头,针对传统三爪钻夹头在大扭矩钻削、频繁正反转工况下容易出现夹爪退松、刀具打滑的痛点做了结构优化,整体采用同轴回转体布局,主体分为顶部驱动段、中段齿圈传动段、下部夹爪容纳段三个功能区域。顶部的驱动端采用标准的锥面配合加扁位传动结构,可直接适配钻床主轴的莫氏锥孔或者电钻的输出轴连接位,扁位结构能够抵消大扭矩下的周向滑移,避免连接位出现磨损旷量。

  中段的端面齿圈采用直齿锥齿结构,齿形参数经过载荷校核,齿面做了硬化处理,和夹爪尾部的螺旋齿面形成啮合传动副,当转动外套圈带动齿圈转动时,三个夹爪会沿着本体的斜向导向槽同步做径向进给,实现对直柄钻头、丝锥、铰刀等刀具的夹紧或松开,相比传统的螺纹传动结构,端面齿啮合的接触面积更大,单位面积承受的压应力更低,在重切削工况下不会出现螺纹变形、卡滞无法松开的问题。下部的夹爪容纳段采用三等分斜槽结构,槽的倾斜角度经过反复验证,兼顾了夹紧行程和自锁性能,夹爪的夹持面做了细密的滚花纹理,能够在不损伤刀具柄部的前提下提供足够的静摩擦力,即使在承受12N·m以上的钻削扭矩时,也不会出现刀具跟转、窜动的问题。

  从安装边界来看,这款钻夹头的最大外径控制在42mm,整体高度68mm,夹持范围覆盖1mm到13mm的直柄刀具,能够适配绝大多数民用、工业级钻孔设备的安装空间,不会和工件夹具、加工台面产生干涉。在设计过程中,首先明确了核心工况约束:即频繁正反转攻丝、大进给量钻削钢板时的夹紧可靠性,因此摒弃了传统钻夹头的螺母传动结构,改用端面齿圈直驱夹爪的传动方案,减少了中间传动环节的间隙累积,同时在齿圈和本体之间设置了耐磨衬圈,降低转动外套时的摩擦阻力,即使在钻削过程中沾附切削液、铁屑,也能保证操作顺滑。

  夹爪的导向槽和本体采用一体化加工成型,没有额外的拼接结构,从根源上避免了拼接缝隙进入铁屑导致的夹爪卡滞问题,外圆的防滑胶圈既可以提升手动转动时的摩擦力,也能起到密封作用,阻挡切削液和粉尘进入夹头内部的传动区域,延长维护周期。在实际选型适配时,需要注意驱动端的连接尺寸和设备输出轴的匹配性,若用于高速钻削场景,可在装配后做整体动平衡校正,将动平衡等级提升至G2.5级别,满足10000rpm以上的高速钻孔作业需求;若用于攻丝工况,可配合过载保护接头使用,避免扭矩过大折断丝锥。这款结构的钻夹头相比传统产品,在同等外形尺寸下能够传递的扭矩提升了40%左右,夹爪的同轴度误差控制在0.05mm以内,装夹刀具后钻孔的径向跳动量远低于行业通用标准,既可以用于普通的五金加工场景,也能满足精密零件钻孔的精度要求。
