CO2激光光路合束调整机构

　　在工业CO2激光加工设备的光路搭建环节，可见光指示光路与不可见加工激光的同轴对准，一直是现场调试、后期维护中耗时占比较高的工序，这款合束结构正是为解决该痛点设计的核心光路部件。从实际应用场景来看，这类部件广泛适配中小功率CO2激光打标机、非金属激光切割机、激光雕刻机的光路起始段，安装在激光输出端与扩束镜组件之间，也可用于实验室光学平台的CO2激光实验光路搭建，替代传统需要多块独立调整架堆叠的合束方案，大幅压缩光路占用的空间体积。

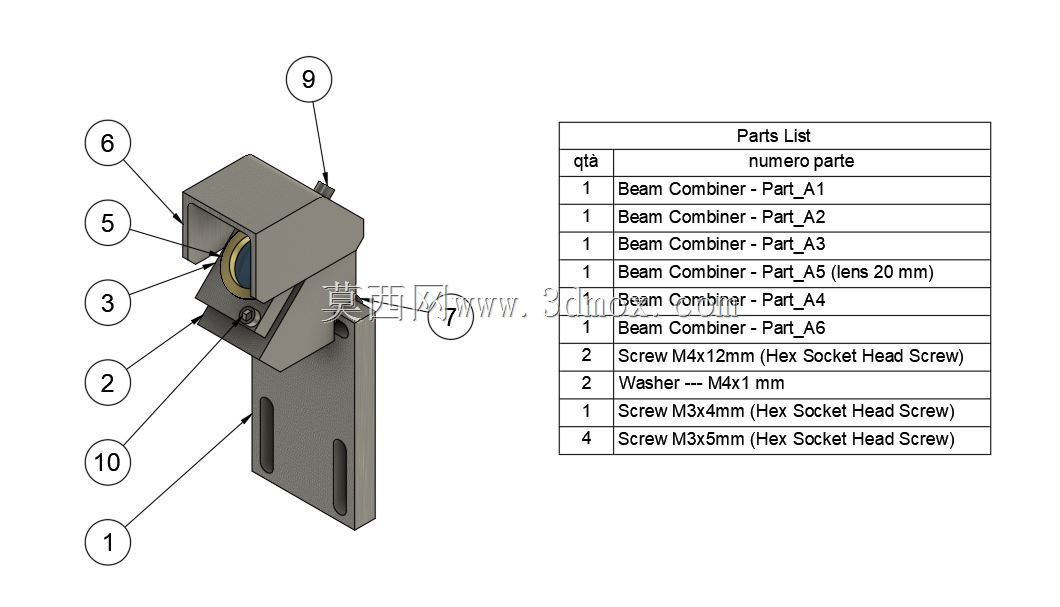

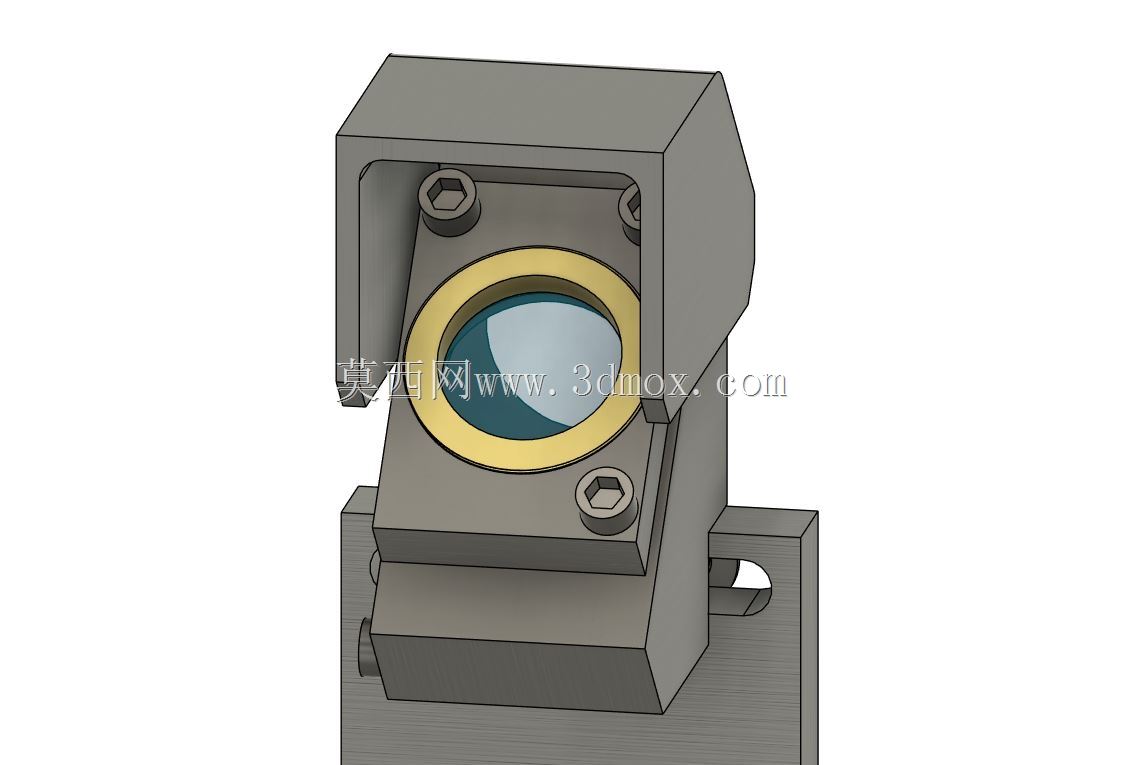

　　从功能实现逻辑来看，该结构内置45度放置的二向色镜安装位，镜片通过侧部的紧定螺钉实现压装固定，可根据镜片实际厚度调整压紧力度，避免硬接触导致的镜片崩边；二向色镜可透射10.6μm波长的CO2激光，同时反射650nm波长的红色指示激光，让操作人员可通过可见的红光斑点直观判断不可见的CO2激光光路走向，完成光路的快速校准，避免调试过程中激光误出射带来的安全隐患。

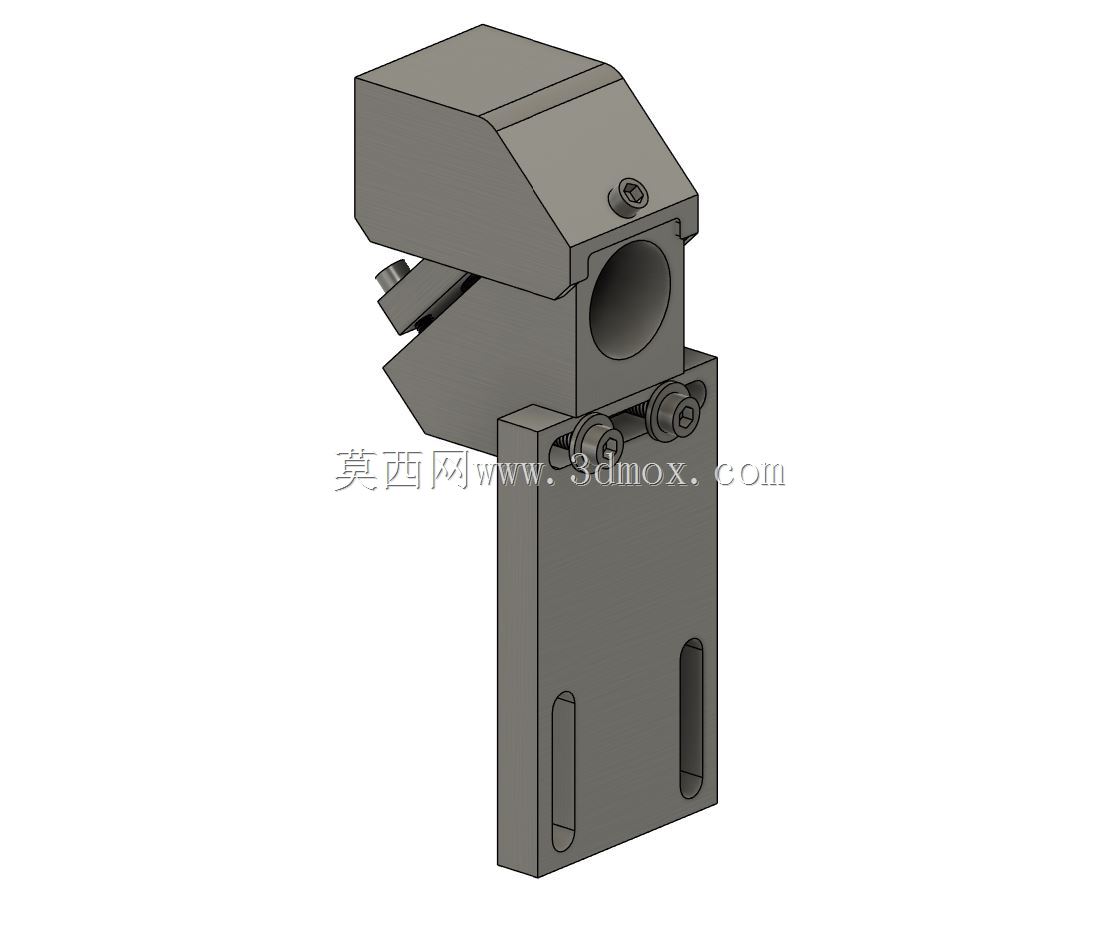

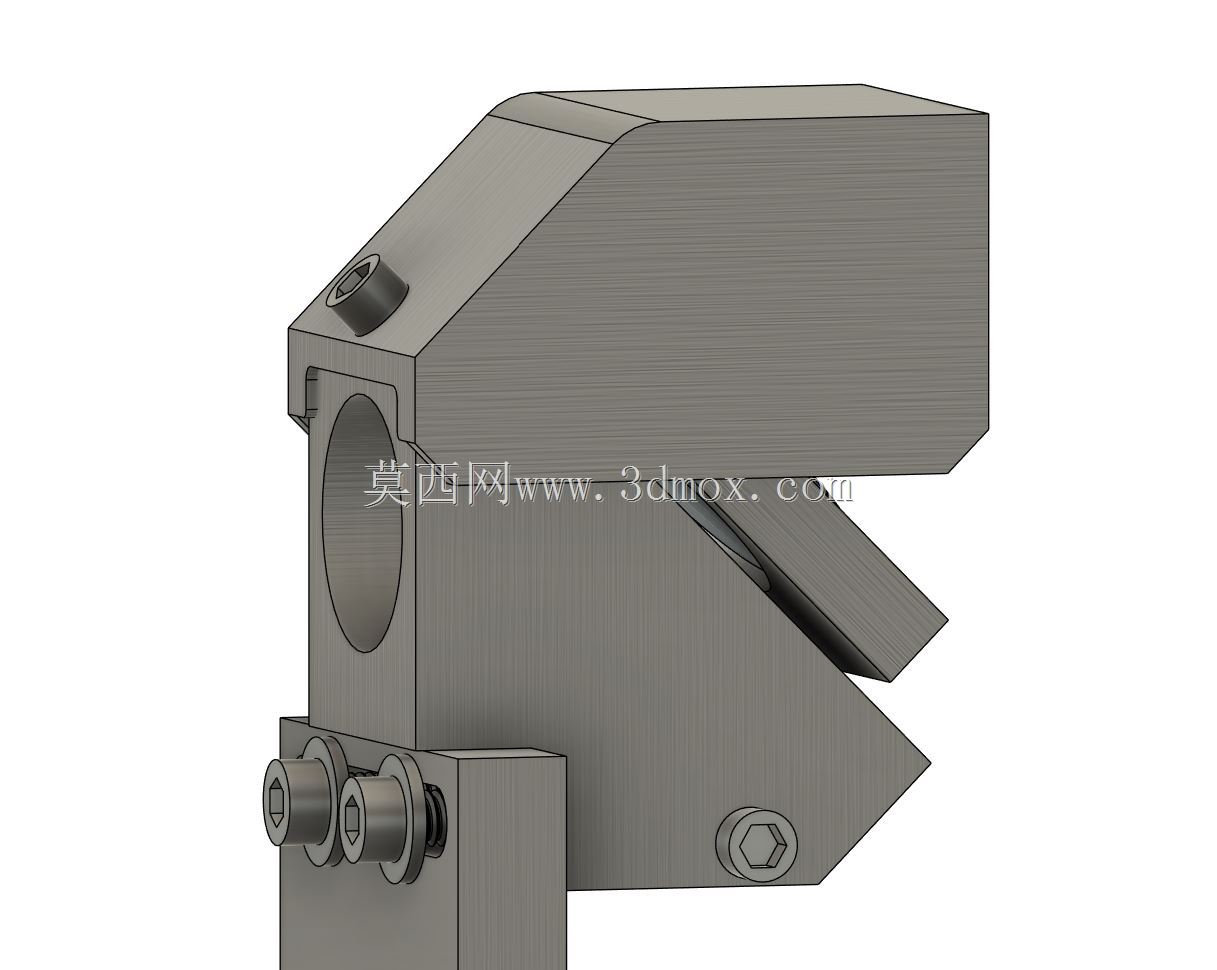

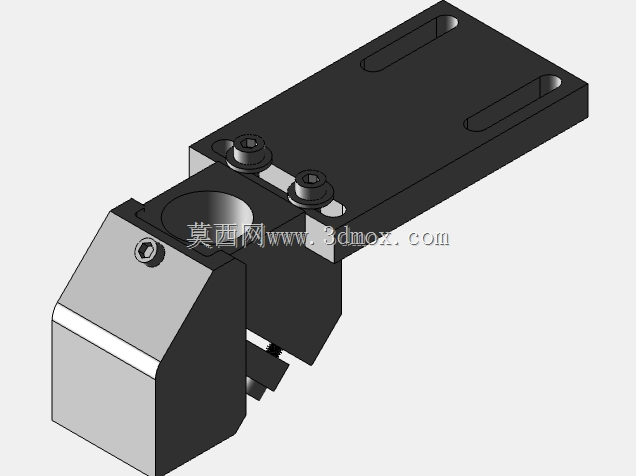

　　结构设计上充分考虑了光学集成的紧凑性需求，整体采用立式安装布局，下部为带两个长条形安装腰孔的安装立板，腰孔长度预留了15mm的上下调整余量，可兼容不同高度的光路中心高偏差，安装时可先松掉安装螺钉完成上下位置粗调，再锁紧固定；立板上部为45度斜切的镜筒腔体，入射光从腔体侧部的圆孔进入，经过二向色镜反射/透射后，合束后的光线从腔体上部的出光口输出。镜筒侧部设置了三个微调螺钉，分别对应二向色镜的俯仰、偏摆两个维度的角度调整，单维度调整分辨率可达0.02度，可实现指示红光与CO2激光的高精度同轴，调整完成后通过锁紧螺母锁死调整位置，避免设备运行过程中振动导致的光路偏移。

　　安装边界方面，该合束器的安装立板宽度为40mm，厚度为10mm，整体高度为95mm，出光口中心距离安装底面的高度为72mm，侧部入光口的通光孔径为12mm，可适配最大通光口径10mm的激光光路，完全覆盖市面上多数30W-150W功率段CO2激光器的输出光斑尺寸。安装孔位采用标准20mm孔距设计，可直接固定在标准光学实验架、铝型材光路安装板或者设备自带的光路底板上，不需要额外加工转接板，降低集成难度。

　　材质选择上，主体结构采用6061铝合金加工，表面做硬质阳极氧化处理，氧化层厚度控制在10-15μm，既可以保证结构件的硬度，避免安装调整过程中出现磕碰划伤，也可以减少金属表面的反光，避免光路内部的杂散反射影响激光传输效率，同时铝合金材质的重量仅为同体积钢材的三分之一，可降低光路悬臂结构的承重负担，减少长期使用后的结构形变。结构上所有的棱角位置都做了C0.5的倒角处理，没有尖锐的毛刺，安装调试过程中不会划伤操作人员，也避免了尖锐棱角导致的应力集中问题。

　　在实际装配调试流程中，操作人员可先将合束器通过腰孔初步固定在安装位，先通入红光指示，调整三个微调螺钉让红光从出光口中心射出，再通入低功率CO2激光，通过相纸检测光斑位置，微调螺钉让两个光斑完全重合，最后锁死所有紧固件即可完成调试，相比传统的多镜片调整架组合方案，调试时间可缩短60%以上，同时长期运行的光路稳定性也更优，可适应工业车间内有一定振动的使用环境，不需要频繁重新校准光路。
