板式家具木板封边加工专用设备结构

　　在板式家具规模化生产的车间场景里，板材开料之后的封边工序直接决定了成品家具的边缘密封性、美观度与使用寿命，这款封边设备正是针对该工序的量产需求完成的结构设计，适配定制家具厂、全屋定制生产车间、板材深加工企业的连续化加工节拍，可处理常见的刨花板、密度板、多层实木板等各类板式基材，完成从涂胶、压贴、修边到抛光的全流程封边作业，无需人工在多工序间反复转运板材，大幅降低板材搬运过程中的磕碰损伤概率，同时提升单工序的加工精度与生产效率。

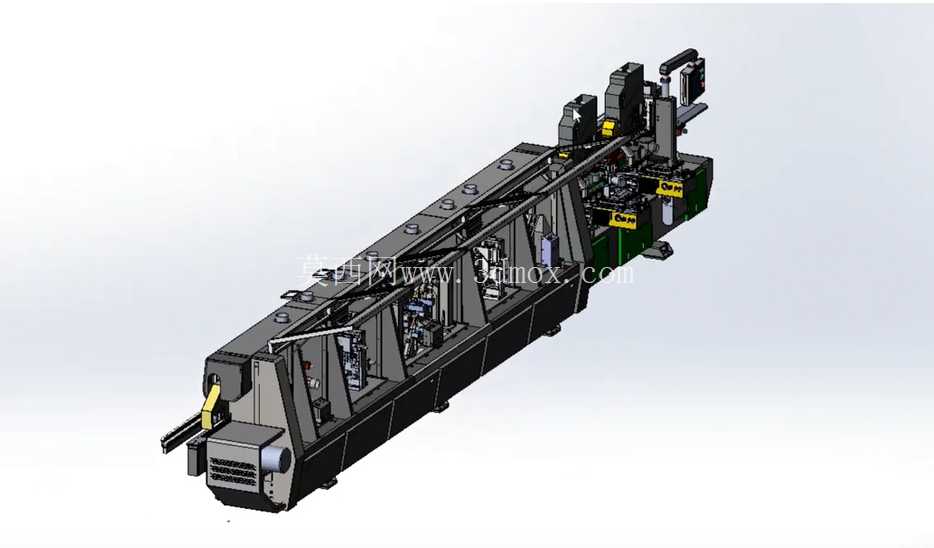

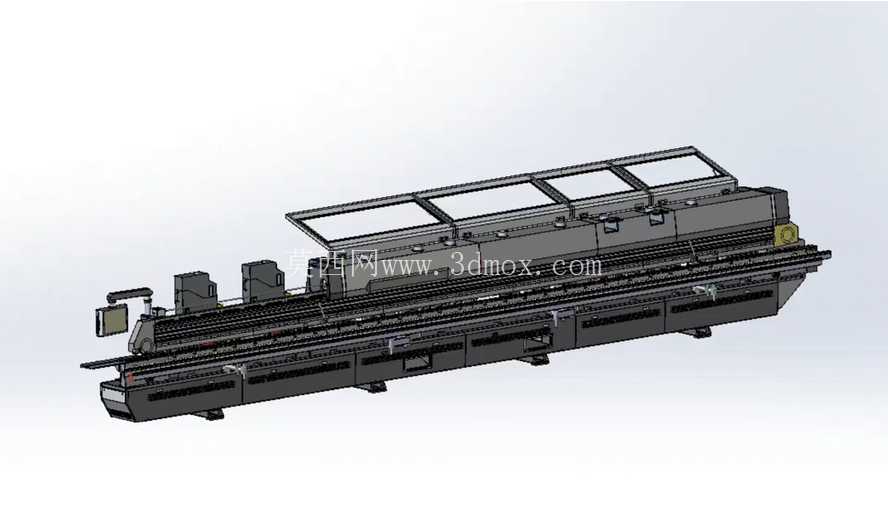

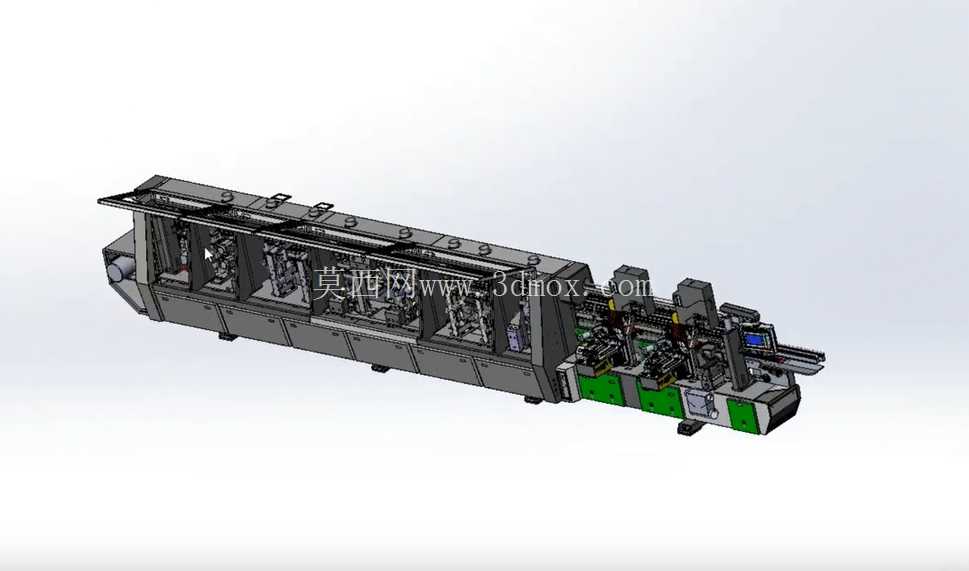

　　从整体结构布局来看，设备采用长条形卧式机架设计，底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，避免长期运行过程中因机架倾斜导致的传动部件偏磨、封边错位问题；机架主体采用方管焊接框架搭配钣金护罩的结构，护罩设置可开合检修门，日常维护时无需整体拆解护罩即可触及涂胶、压合、修边等核心功能模组，护罩表面预留观察窗，可在设备运行过程中实时观察各工位的工作状态，及时排查涂胶不均、封边带偏移等异常情况。

　　进料端设置板材导向定位机构，可根据待加工板材的宽度自动调整导向轮间距，保证板材进入设备时的进给方向与封边带输送方向保持垂直，避免出现封边带斜贴、首尾错位的问题；涂胶工位采用均匀涂胶辊结构，可根据封边带厚度与板材材质调整涂胶量，保证胶层在板材边缘与封边带接触面均匀分布，既避免胶量过少导致的封边带脱落，也防止胶量过多溢出污染板材表面。压合工位设置多组递进式压轮，从板材上下两个方向对贴附完封边带的板材进行逐步加压，保证封边带与板材边缘充分贴合，压轮的压力可根据不同板材厚度进行单独调节，适配10-60mm厚度范围的板材加工需求；后续依次设置粗修、精修、刮边、抛光工位，粗修刀组先去除封边带上下边缘的多余余量，精修刀组再将封边带边缘修整为与板材边角匹配的圆弧过渡，刮边工位清除修边过程中残留的胶线与毛刺，最后抛光轮对封边带边缘进行抛光处理，使封边后的板材边缘光滑无毛刺，与板材表面过渡自然无明显接缝。设备的传动系统采用伺服电机搭配同步带的驱动方式，板材进给速度可根据加工需求在0-25m/min范围内无级调速，针对不同材质的封边带（如PVC、ABS、实木皮等）可匹配对应的进给速度与涂胶温度，保证不同材质封边作业的粘接强度与加工质量；设备侧面预留除尘接口，可直接对接车间中央除尘系统，将修边、抛光过程中产生的木屑与胶屑及时抽走，避免碎屑堆积在传动部件与刀组上影响加工精度，同时改善车间作业环境。

　　从安装边界来看，设备整体长度适配常规车间的生产线布局，进料端与出料端可直接对接板材开料设备与下料分拣台，无需额外预留过大的转运空间，设备的电气控制柜集成在机架侧部，所有控制按钮与显示屏设置在出料端的操作位，操作人员在出料端即可完成设备参数调整、启停控制与异常复位操作，操作路径短，符合人机工程学设计要求。在结构设计过程中，重点考虑了长期高频运行的结构稳定性，所有旋转刀组与传动辊的安装位均设置定位基准面，装配时可快速完成同轴度校准，降低装配调试难度；易损件如涂胶辊、压轮、修边刀均采用快拆式安装结构，更换易损件时无需复杂的工装工具即可完成拆装，减少设备停机维护时间，适配量产车间的连续生产需求。
