木工板材单边进料自回转封边配套输送方案

　　在定制家具规模化生产场景中，传统直线封边机多采用双边上下料模式，需要两名操作人员分别在设备两端完成板材进料、接料与堆垛作业，人力成本占比偏高，且人员操作节奏差异容易导致产线节拍波动，甚至出现板材磕碰、封边面刮伤等质量问题。这套自回转封边配套结构，正是针对现有封边产线的痛点做的改造设计，核心目标是将原有双边操作的封边工位调整为单边进料出料，仅需一名操作人员即可完成全流程上下料作业，压缩单工位人力配置的同时，稳定产线运行节拍。

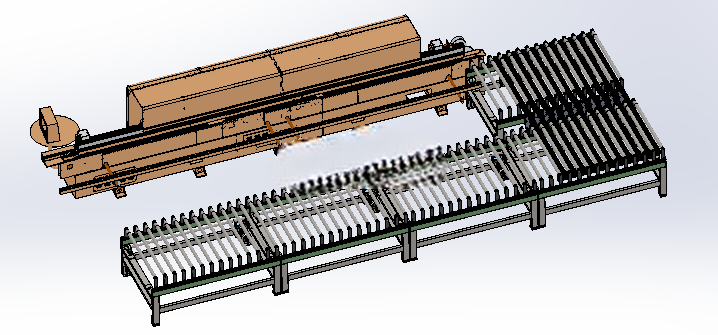

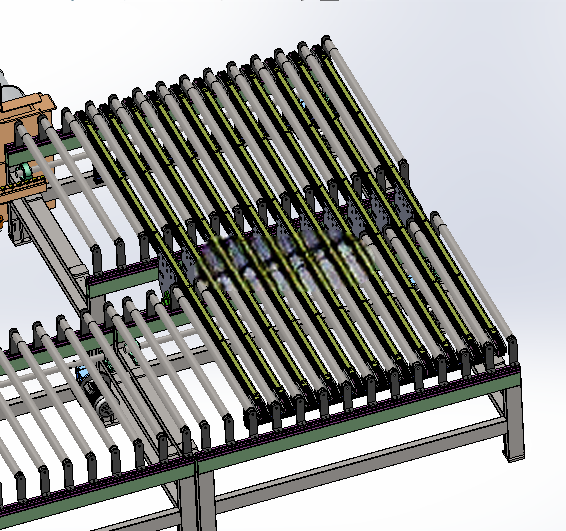

　　从结构布局来看，整套装置采用L型排布，与直线封边机出料端做无缝衔接，整体安装边界需要匹配封边机的出料高度、车间现有通道宽度，通常输送面高度与封边机出料辊台保持齐平，误差控制在±2mm范围内，避免板材过渡时出现卡滞、端面磕碰。回转段采用密集辊筒搭配侧向定位挡条的结构，辊筒间距根据常规加工板材的最小尺寸设计，确保最小幅面的板材也能平稳输送，不会出现辊间卡板、下坠的问题；转向位置设置有可调式导向结构，可根据板材厚度、幅面调整导向间隙，适配12-25mm厚度的常见人造板材，包括颗粒板、密度板、多层实木板等家具常用基材。

　　设计过程中优先考虑了现有设备改造的适配性，整套回转输送结构不需要对原有封边机的主体结构做破坏性改动，仅需在出料端通过连接支架做固定对接，输送动力采用独立的减速电机驱动，可根据封边机的加工速度调整输送线运行速度，实现两者节拍匹配，当封边机加工不同长度板材时，输送段的光电检测元件会识别板材位置，自动调整转向段的运行逻辑，避免多块板材在回转段出现堆叠碰撞。侧向定位挡条采用耐磨高分子材料制作，与板材侧边接触时不会刮伤已封边完成的端面，减少加工过程中的表面质量缺陷。

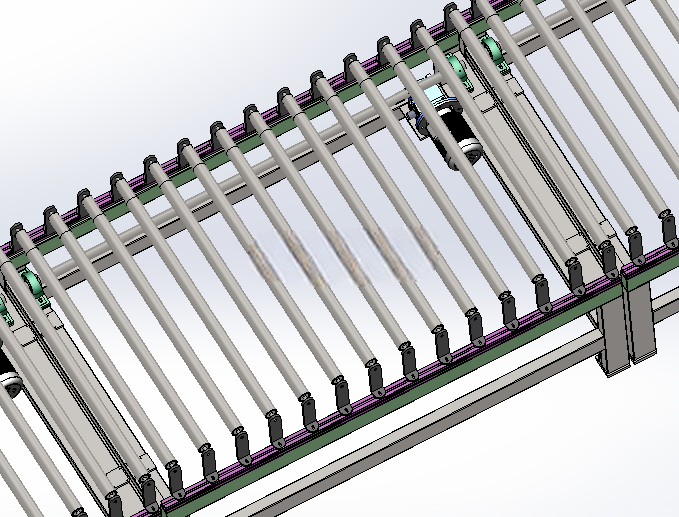

　　实际应用中，操作人员仅需在封边机进料端完成板材上料，板材完成封边作业后从出料端进入回转输送线，经过90度转向、平行回传段输送后，从封边机进料侧的另一端回到操作人员所在工位，操作人员直接取下完成封边的板材堆垛即可，不需要往返设备两端，单工位人力投入减少一半，同时避免了人员在设备两侧走动带来的安全隐患。输送架体采用标准工业铝型材搭配方钢焊接底座制作，安装时可根据车间地面平整度调整支撑脚高度，确保整个输送面水平度偏差不超过1mm/m，防止板材在输送过程中出现偏移、跑偏。回传段的辊筒全部采用阻尼可调结构，针对表面光滑的高光板材，可适当调整辊筒阻尼，避免板材输送速度过快出现端面撞击；针对幅面较大的板材，回传段设置有可折叠的辅助支撑翼，展开后可支撑长度超过2.4m的大板，收回后不占用额外通道空间，适配多规格板材的柔性生产需求。

　　整套结构的电气控制部分可与原有封边机的控制系统做信号对接，实现封边机启停与输送线启停的联动，当封边机出现故障停机时，输送线会同步停止运行，避免板材在设备接口处堆积。转向位置的导向轮采用偏心安装结构，后期维护时可快速调整导向间隙，不需要整体拆卸结构，降低日常维护的工作量。考虑到木工车间粉尘较多的工况，所有驱动电机、传动轴承都采用密封式结构，减少粉尘进入传动部件导致的磨损，延长设备使用寿命。
