紧凑型方块式减压阀结构设计方案

　　从功能实现逻辑来看，这款减压阀的核心作用是将上游输入的较高波动压力，稳定调节到下游支路需要的固定工作压力，避免上游压力波动冲击下游精密气动元件、小型液压执行机构，比如在小型自动化设备的气动夹持回路里，上游气源压力通常会在0.5-0.8MPa区间波动，如果不经过稳压直接接入气缸，会导致夹持力忽大忽小，要么夹不住工件要么夹伤薄壁工件，这款集成式方块减压阀可以把输出压力稳定在设定值，偏差控制在极小范围内，保证执行机构动作的一致性。这款方块式减压阀的设计初衷，是适配狭小安装空间内的流体管路稳压需求，在气动控制回路、小型液压支路、实验室气路排布这类对安装体积有严格限制的场景中，常规立式圆柱结构减压阀往往会因为外伸的调节结构、不规则的阀体轮廓占用额外排布空间，甚至和周边管路、安装板产生干涉，而采用方正立方体外形的阀体结构，能够最大化利用安装面的投影面积，让阀体可以直接贴装在阀岛安装板、设备侧壁面板上，不需要额外预留避让空间。

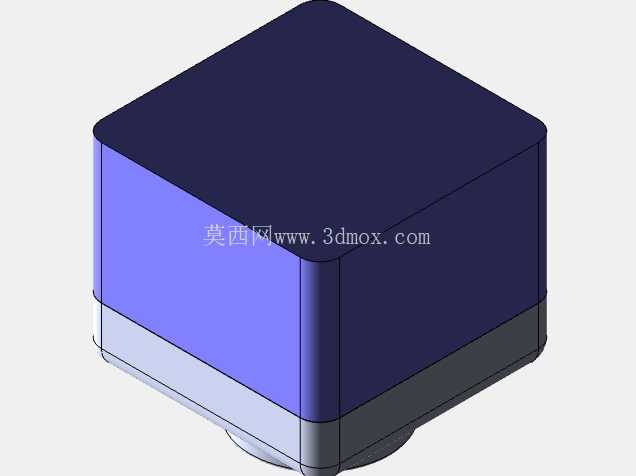

　　设计过程中，首先确定的是阀体的外形边界，整体采用接近正立方体的主体结构，所有棱边做了小半径圆角处理，既避免锐边在安装时划伤操作人员，也能减少应力集中，提升压铸铝合金阀体的结构强度；阀体底部设置同轴的外螺纹接口，用于直接拧入安装板的预留螺纹孔，同时实现流体通路的连通和阀体的固定，不需要额外的安装支架，侧面预留的两个流体接口分别对应上游输入和下游输出，接口轴线和阀体底面平行，接入管路后管路走向和安装面平行，不会出现管路向上翘起占用上部空间的问题。

　　内部结构的排布上，把压力调节的膜片组件、弹簧腔全部整合在立方体外壳内部，没有外凸的调节手轮结构，调节结构隐藏在阀体顶部的盖板内，需要调整输出压力时只需要拆下顶部盖板即可操作，日常使用时顶部是完整平面，不会因为误碰改变已经设定好的压力值，这种设计也能避免车间内的灰尘、切削液溅入调节机构，延长元件的维护周期。从安装适配性来看，阀体的外形尺寸经过优化，在保证内部流道通径满足小流量支路需求的前提下，把整体体积压缩到最小，安装时只需要在安装面板上加工对应规格的螺纹底孔，就可以直接完成阀体的固定和管路对接，相比传统管式减压阀需要两个管接头加支架固定的安装方式，能节省至少40%的安装空间，同时减少了接头数量，也就降低了管路泄漏的风险点。

　　在流道设计上，内部采用直通式流道搭配节流减压结构，流体从入口进入后先经过缓冲腔抵消部分上游压力冲击，再通过节流锥面的开度变化实现压力调节，最后经过稳压腔从出口输出，流道转角全部做圆弧过渡，减少流体阻力和压力损失，在小流量工况下也能保持稳定的压力输出，不会出现压力振荡的问题。阀体的材质选择上，主体采用压铸铝合金成型，表面做阳极氧化处理，兼顾轻量化和耐腐蚀性，可以适配压缩空气、低压液压油、惰性气体等多种常见工业流体，底部的密封结构采用组合式密封圈，在螺纹拧紧的同时就能实现端面和螺纹处的双重密封，不需要额外缠绕生料带，提升装配效率。这种方块式集成结构的减压阀，尤其适合在多回路集成的阀组、桌面型小型自动化设备、便携气动工具这类空间紧凑的应用场景中使用，既可以单独作为支路稳压元件使用，也可以多个并排安装在集成阀板上，组成多回路稳压阀组，每个阀体之间可以紧密贴合排布，不需要预留额外的操作间隙，大幅提升阀组的空间利用率。
