先导式减压稳压阀内部结构三维展示

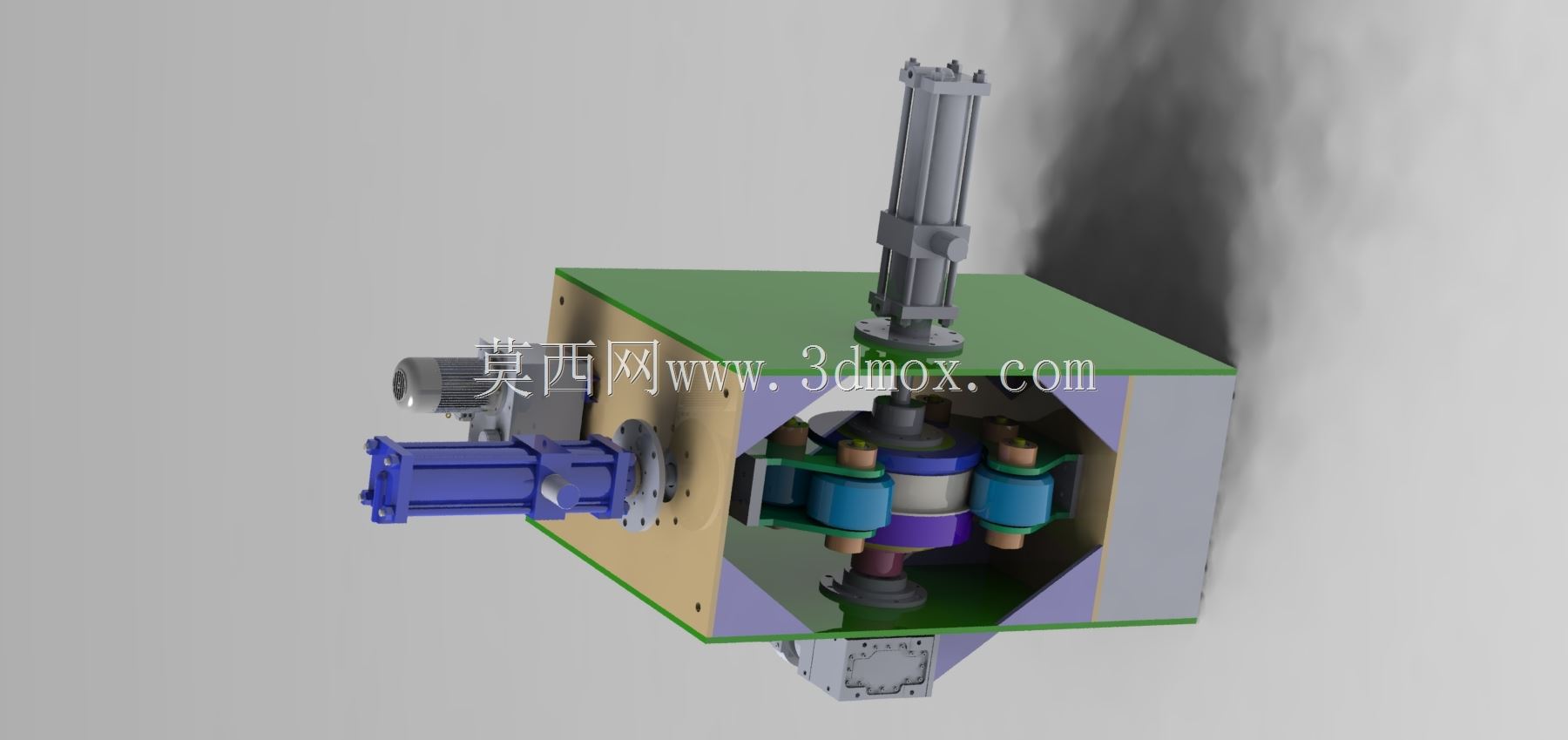

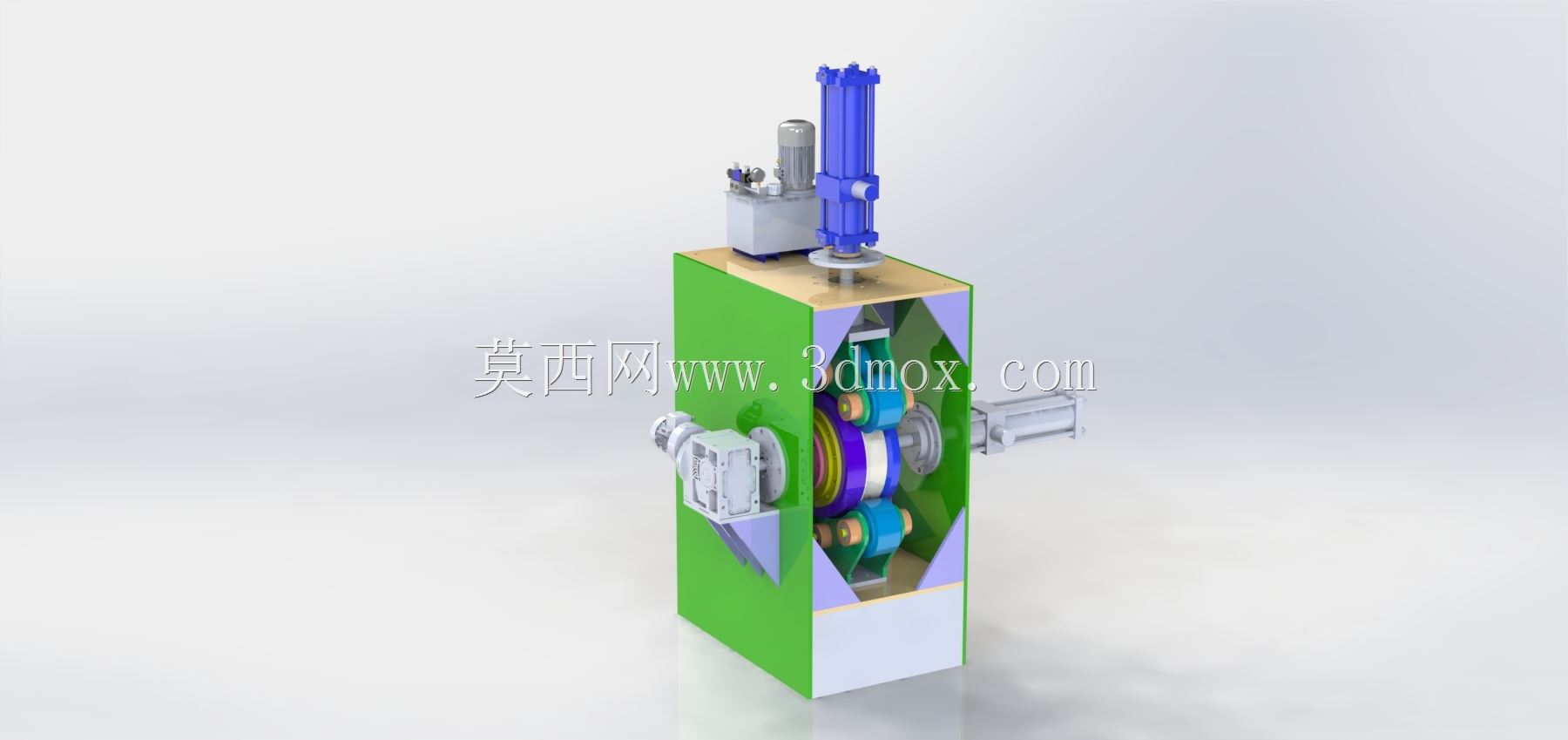

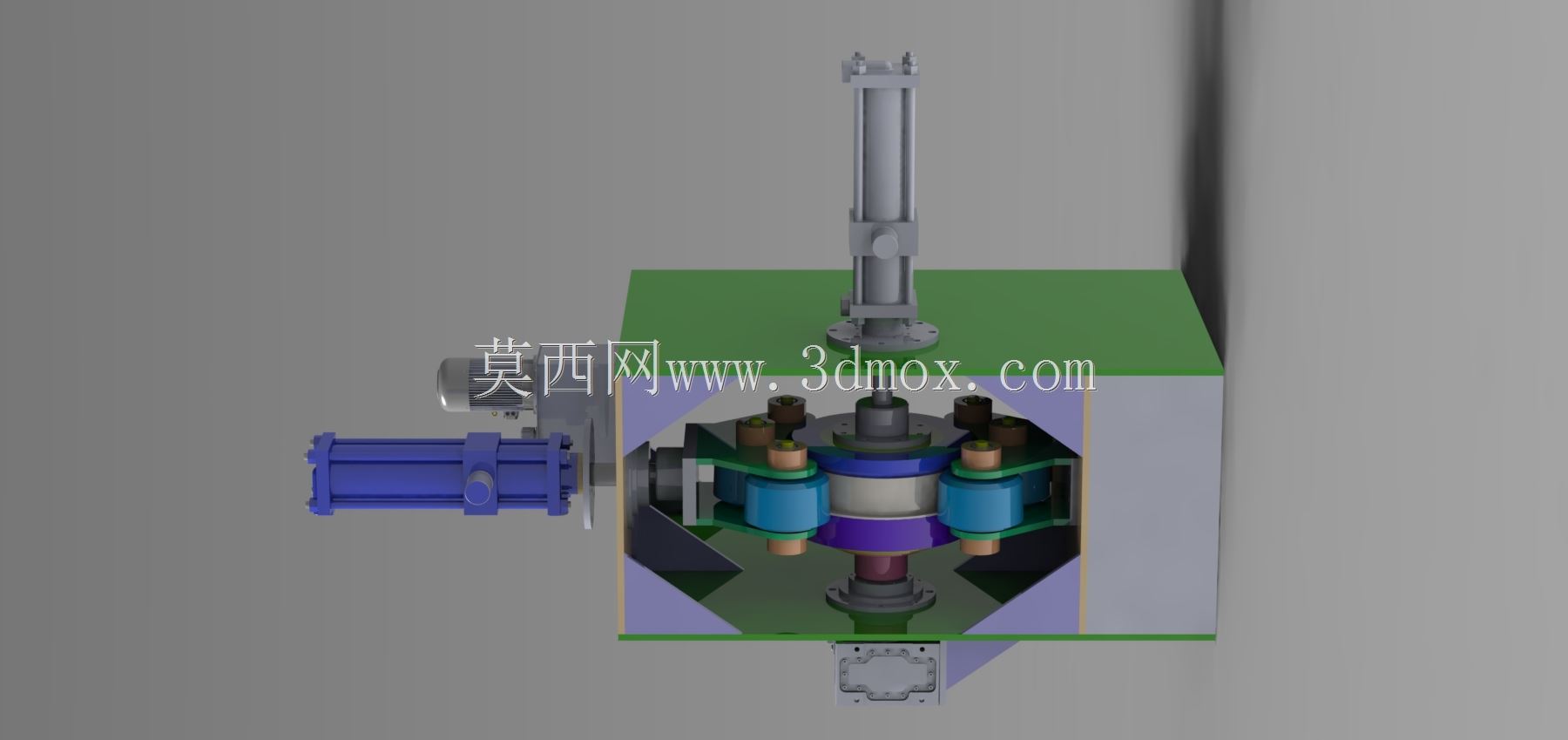

　　从结构剖视呈现的细节来看，该阀采用了活塞式感压驱动结构，区别于传统薄膜式减压阀的橡胶膜片承压结构，活塞组件采用金属硬密封配合导向套设计，能够耐受更高的工作温度与介质压力，适用的介质范围也更广，不管是清水、液压油还是部分无强腐蚀性的工业流体，都能通过更换密封件材质适配工况需求。顶部伸出的立式缸体是该阀的压力设定调节机构，通过旋转调节杆可以改变内部调压弹簧的预压缩量，以此设定需要的出口压力值，弹簧力直接作用在主阀芯上端的感压腔，当出口侧压力通过内置引压通道反馈到感压腔时，腔体内压力产生的推力会与弹簧力形成动态平衡，一旦出口压力高于设定值，反馈压力推动活塞上移，带动主阀芯关小节流开度，降低介质过流面积，从而让出口压力回落；当出口压力低于设定值时，弹簧力推动活塞下移，主阀芯开大节流开度，提升过流能力让出口压力回升，整个反馈调节过程无需外接动力源，完全依靠管路自身介质压力完成闭环控制，可靠性远高于需要外接电控信号的调压装置。在工业流体输送管网、工艺制程管路系统中，压力波动是影响管路安全、下游设备使用寿命的核心因素之一，这类带内置反馈流道的减压结构，主要作用是将上游较高的入口压力，稳定调节至下游生产环节所需的设定压力值，即便上游压力出现一定范围的波动，或是下游用液/用气量发生动态变化，也能通过内部阀芯的自适应位移，将出口压力维持在允许偏差范围内，避免压力冲击损坏下游精密仪表、薄壁管路或是承压能力较低的工艺设备。

　　侧方伸出的卧式组件是该阀的外接控制油/气接口，可用于接入远程压力控制信号，或是在需要快速卸荷、紧急切断的工况下，外接控制油路实现远程操控，兼顾了本地自主稳压和远程干预的双重需求。从安装边界来看，该阀主体采用方块式集成阀块设计，相比传统分体式减压阀组，省去了外接引压管、旁通阀的安装空间，主流通通道为直通式结构，介质流道经过流线型优化，能够减少局部压损，避免介质在阀腔内形成涡流造成的能量损耗与冲蚀磨损。

　　安装时需要注意阀体上标注的介质流向箭头，必须与管路内介质流动方向保持一致，否则会导致反馈通道取压错误，阀件无法正常稳压甚至出现反向承压损坏密封件的问题；顶部的调节机构需要预留足够的操作空间，方便后期运维时调整压力设定值，侧方的控制接口需要预留接管操作空间，避免与周边管路、支架产生安装干涉。主阀芯与阀座的配合面采用了锥面密封结构，相比平面密封具备更好的对中自适应性，长期使用产生少量磨损后，在弹簧力作用下阀芯会自动补偿磨损量，延长密封副的使用寿命，阀腔内部的流道转折处都做了圆弧过渡处理，减少介质中固体颗粒在转折处的沉积，避免长期运行后卡涩阀芯导致调压失效。

　　这类集成式减压阀常被用在液压系统的支管路、压缩空气管网的分支节点、化工制程的进料管路、城市供水的高层分区供水节点，相比分散安装的阀组，集成块结构的泄漏点更少，日常运维只需要定期检查调节机构的锁紧螺母是否松动、观察出口压力表的数值波动情况即可，不需要频繁拆解维护。建模过程中对内部的弹簧预压行程、活塞导向长度、节流口的开度调节范围都做了参数化定义，不同通径规格的阀件可以通过调整阀块外形尺寸、阀芯直径、弹簧刚度参数快速衍生设计，导向套与活塞的配合间隙按照H7/f6的公差配合设置，既保证活塞动作的灵活性，又能避免间隙过大造成的内泄漏影响调压精度，所有密封槽的尺寸都按照对应线径的O型圈密封标准设计，保证装配后密封件的压缩率在合理范围内，不会出现压缩量过大导致密封件过早老化，或是压缩量不足导致的泄漏问题。
