卧式滚筒式物料分离分选设备结构

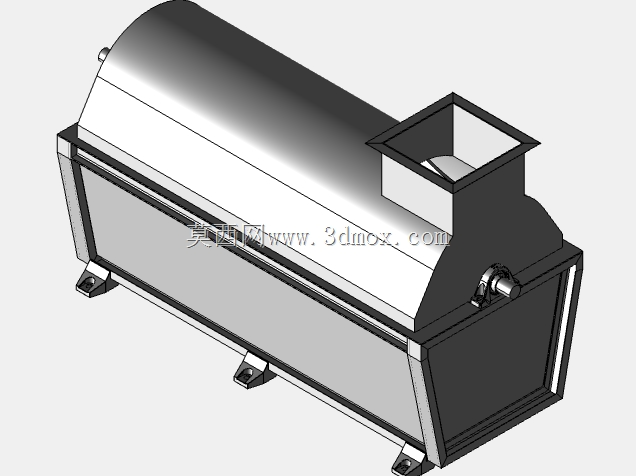

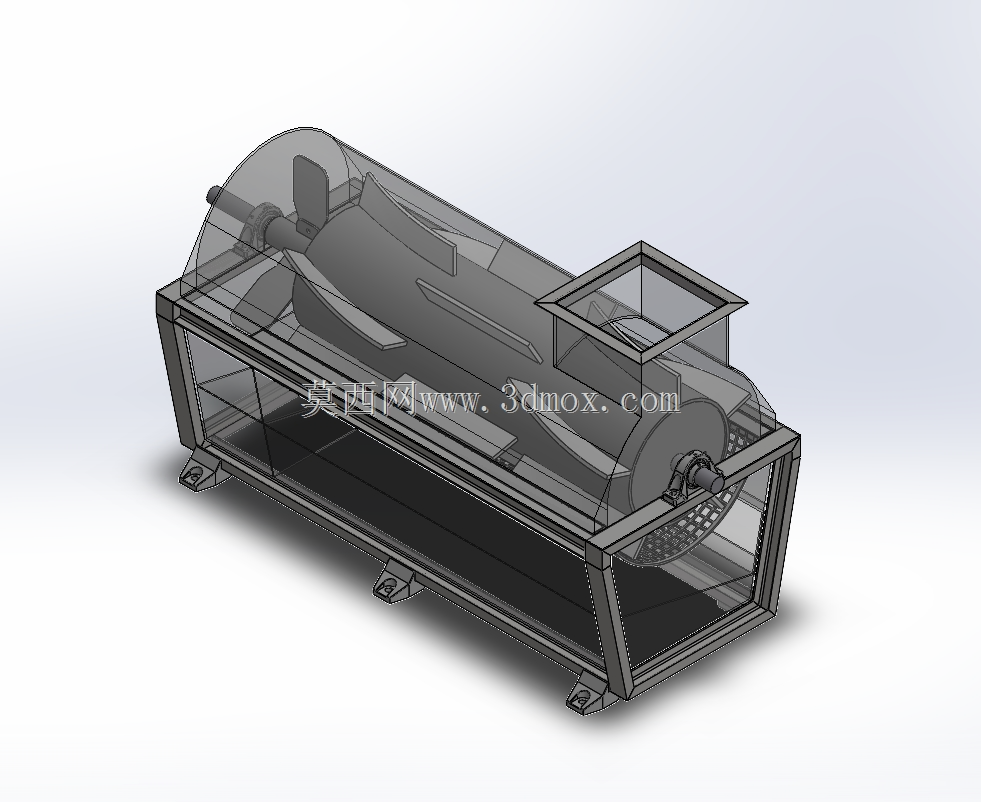

　　这款卧式滚筒分选结构，最早接触类似方案是在农产品初加工与小型固废分选的现场，当时现场的老设备因为机架刚度不足，运行半年就出现了支脚焊缝开裂、滚筒同轴度偏移的问题，拆解测绘的时候就发现原设计的机架仅用了等边角钢拼焊，没有做局部加强，滚筒的支撑座直接焊在机架横梁上，没有调整余量，后期维护根本没法找正。这次的结构在机架部分做了针对性优化，整体采用矩形钢管拼焊成框式承托结构，底部四个支脚做了外翻的安装底板，每个底板上预留了两个长圆孔安装位，安装时可以根据现场预埋地脚的位置做横向微调，不需要二次扩孔，支脚与横梁的连接位置加了三角形加强筋，避免长期受交变载荷出现焊缝疲劳开裂。设备的核心分选腔体采用卧式滚筒布局，滚筒整体做了半封闭罩壳设计，罩壳上部预留了方形进料接口，可直接对接上游的进料溜管或者皮带输送机出料端，不需要额外做转接料斗，减少物料落料的扬尘与撒漏。滚筒内部设置了导料与筛分组合结构，物料从上部进料斗落入滚筒内部后，随着滚筒的低速转动，被内部的导料板不断翻动并向出料端推进，符合粒径要求的物料透过滚筒壁的筛孔落入下部的集料槽，大尺寸的杂质或者未完成分选的物料则从滚筒端部的出料口排出，实现不同粒径物料的连续分选。

　　从安装边界来看，设备整体为卧式长条形布局，长度方向的安装预留空间需要比设备本体长度多出三百毫米左右，用于端部出料口的接料装置安装与后期维护操作，宽度方向需要在两侧各预留不小于四百毫米的操作空间，方便日常检查罩壳密封、调整滚筒支撑组件的张紧度，设备的进料口中心高度匹配常规小型输送线的出料高度，不需要额外抬高或者降低上游设备的安装高度，适配现有生产线的改造需求。罩壳部分做了快拆式的观察窗设计，日常运行时可以通过观察窗查看内部物料的流动状态与筛网的磨损情况，不需要完全拆开整个罩壳，减少日常巡检的工作量。

　　滚筒的两端采用外置式支撑轴承座，轴承座安装在机架的可调式安装板上，安装板上设置了腰型调节孔，后期更换筛网或者调整滚筒同轴度的时候，可以松开安装螺栓微调滚筒的位置，不需要整体吊装滚筒，降低维护难度。设备的传动端设置在滚筒的一侧，预留了标准的动力输入接口，可以匹配减速电机直接驱动，也可以根据现场的防爆需求加装链传动结构，适配不同工况的动力配置要求。下部的集料槽做了倾斜式导料设计，筛分后的物料可以顺着槽体斜面滑落到侧面的出料口，避免物料在槽体内积料残留，尤其是处理含水率稍高的物料时，倾斜设计可以减少物料粘附在槽壁上的概率，减少停机清理的频次。

　　在实际应用场景中，这类结构除了用于农产品的籽粒与杂质分选，还可以用于小型建材加工厂的砂石分级、塑料破碎料的粒径分选，甚至是餐厨垃圾预处理阶段的无机杂质筛分，只需要更换不同筛孔尺寸的滚筒筛网，就可以适配不同物料的分选精度要求，不需要改动整体的机架与传动结构，设备的通用性较强。设计时特意将所有的安装连接位都做了标准化处理，易损件比如筛网、密封胶条都采用常规的标准型材加工，不需要定制特殊规格的配件，后期运维的配件采购成本更低。从受力角度分析，滚筒运行时的动载荷通过两端的支撑轴承座传递到机架的两侧横梁上，横梁的截面尺寸经过校核，可以承受满载物料时的静载荷与运行时的交变冲击载荷，不会出现长期运行后的横梁下弯变形问题。设备底部的支脚安装面做了铣平处理，安装时可以保证四个支脚的平面度，避免设备放置不平导致的滚筒运转偏摆，减少轴承的非正常磨损。
