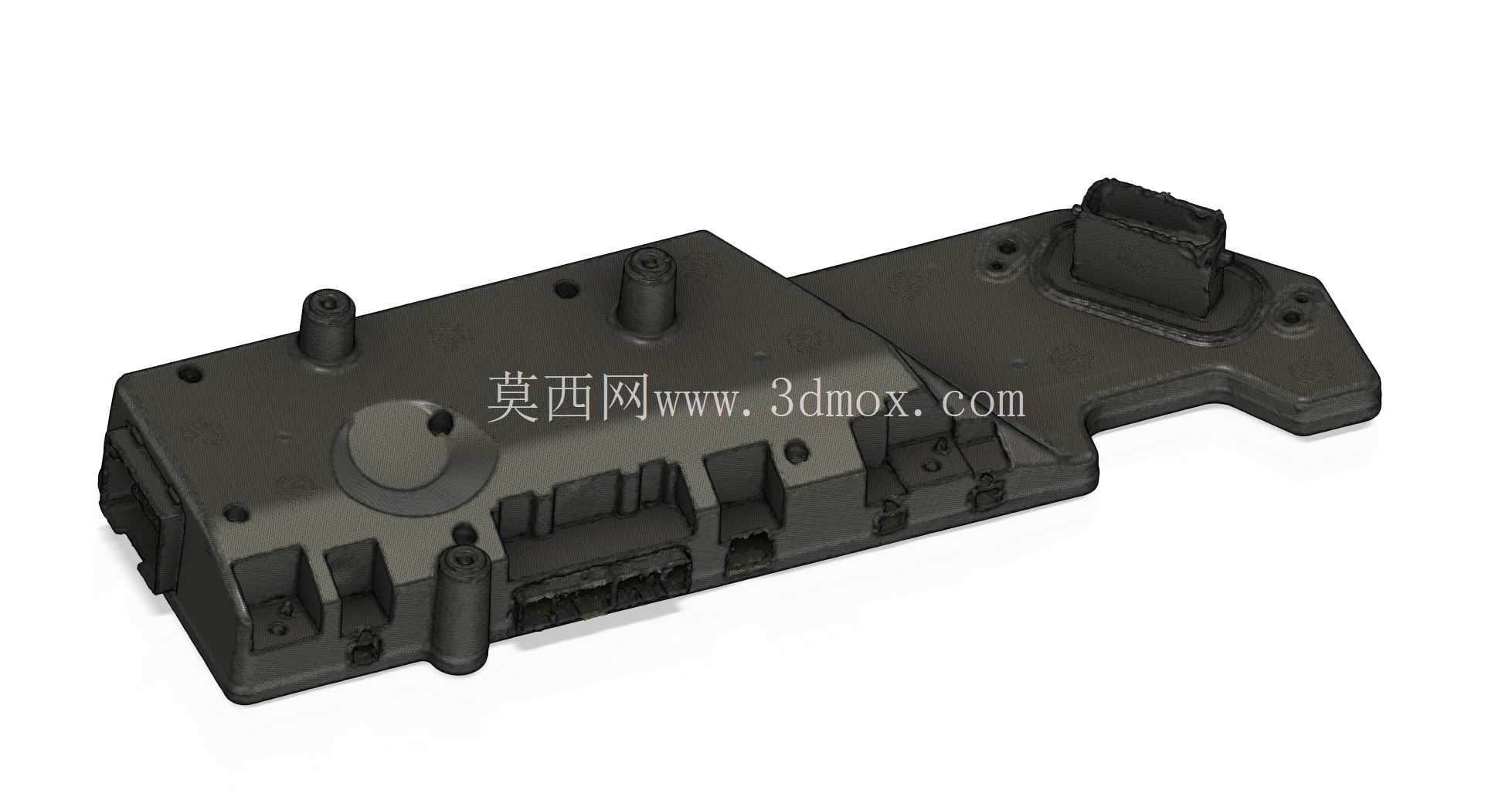

特斯拉Model3高压处理器三维扫描逆向模型

　　从扫描还原的结构来看，壳体采用玻纤增强阻燃工程塑料作为主体基材，结合局部金属嵌件实现安装点位的结构强度强化，整体轮廓为非规则异形结构，主体区域厚度均匀控制在2.5mm左右，既满足整车轻量化的减重要求，也能承受车辆行驶过程中的持续振动、温度交变带来的结构应力，避免长期使用后出现壳体开裂、密封失效的问题。安装点位的设计充分考虑了前舱的装配公差，三个带橡胶减震衬套的主安装柱呈三角分布，衬套的压缩量设计在1.5-2mm区间，能够有效过滤路面传导的高频振动，避免内部电路板、继电器触点因为长期振动出现松脱、接触不良的故障。车载高压配电单元作为纯电车型三电系统的核心衔接部件，承担着动力电池与各高压用电负载之间的电能分配、回路保护、状态监测核心职能，本次逆向还原的Model 3高压处理器，是整车高压架构里集成度较高的核心配电模块，区别于传统分散式高压配电方案，该部件将主回路继电器、电流采样、高压互锁检测、回路保险等功能高度整合在单一壳体内，大幅压缩了高压回路的布线长度与占用空间，适配Model 3前舱紧凑的布局空间。

　　壳体侧面的接插件区域采用一体化的密封唇边设计，装配后配合接插件自身的密封结构能够达到IP67的防护等级，完全适配前舱可能出现的溅水、扬尘工况，接插件的引脚排布区分了高压主回路、低压信号回路，高低压引脚之间设置了足够的电气间隙与爬电距离，满足车载高压部件的安规要求，避免出现高压拉弧、信号干扰的问题。从功能布局来看，壳体内部预留的安装位对应了主正主负继电器、快充回路继电器、多个分路保险、电流传感器以及高压互锁检测回路，所有高压载流部件的排布都遵循最短回路原则，尽可能减少铜排的长度，降低回路的接触电阻与功率损耗，铜排的固定点位都设计了绝缘限位结构，避免车辆振动过程中铜排出现位移导致的绝缘间隙不足问题。

　　在实际的整车应用场景中，该部件直接对接动力电池包的高压输出端，分别为驱动电机逆变器、PTC加热器、车载充电机、空调压缩机等高压部件分配电能，同时实时监测每个回路的电流状态、高压互锁状态，一旦出现回路过流、绝缘失效、互锁断开的异常情况，会立刻触发继电器断开，切断高压输出，保障整车高压用电安全。对于三维建模与汽车零部件设计从业者而言，该扫描模型完整还原了部件的所有外形特征、安装点位、接插件匹配边界，能够直接用于整车高压系统的布局校核、改装件的适配设计、逆向开发的结构参考，不需要再反复对实车部件进行手动测绘，大幅提升设计阶段的效率。

　　在安装边界的校核过程中，可以直接将该模型导入整车装配环境，核对与周边前舱横梁、冷却管路、低压线束的间隙是否满足最小10mm的安全距离要求，避免设计阶段出现装配干涉、间隙不足导致的后期整改问题。壳体表面的加强筋布局也经过了针对性优化，沿着壳体的应力分布方向布置，既提升了壳体的整体刚性，也不会过多增加部件重量，筋位的厚度控制在1.8mm左右，避免注塑过程中出现缩痕、翘曲的成型缺陷，适合批量注塑生产的工艺要求。接插件的导向槽设计能够保证装配过程中接插件可以快速对位，避免插针因为对位不准出现弯折损坏，接插件周边的卡扣结构能够保证接插件装配后不会因为振动出现松脱，保证连接的可靠性。
