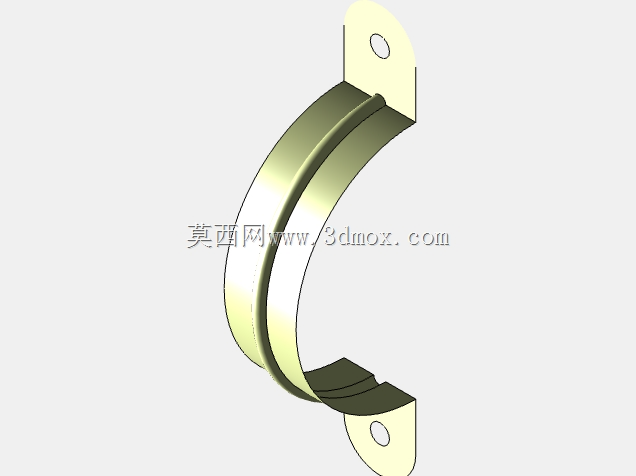

管路固定用双孔抱箍式墙装卡箍结构

　　在民用给排水、建筑消防管路布设、工业低压流体输送管线安装、小型气动系统管路排布作业中，这类双孔抱箍式墙装卡箍是应用频次极高的管路辅件，核心作用是将圆形截面的管材稳定约束在墙面、立柱等刚性安装基体上，避免管路受流体冲击、自重载荷、外部振动影响出现移位、松脱、接口渗漏等问题。和常规单侧锁紧的管卡不同，这款卡箍采用对称式半圆弧抱合结构，两个安装耳片分别位于弧形箍体的上下两端，每个耳片上预制同轴安装孔，安装时无需从管材端部套入，可直接在已布设的管段对应位置扣合，再通过膨胀螺丝或自攻螺钉将两个耳片同时固定在安装基面上，适配已完成管路拼接的现场改造作业，大幅降低后期管线调整的拆装工作量。

　　从结构受力角度设计时，箍体的圆弧内径严格匹配对应公称通径的管材外径，圆弧段的曲率公差控制在合理范围，扣合后箍体内壁与管材外壁能形成均匀的面接触，避免局部应力集中压伤薄壁管材，比如PVC给水管、薄壁不锈钢气管这类壁厚较薄的管路，使用这款卡箍固定时不会出现管壁凹陷、形变的问题。两个安装耳片与弧形箍体采用一体化弯折成型结构，不存在焊接拼接的应力薄弱点，耳片与箍体的过渡位置做了圆弧过渡处理，能将管材自重带来的拉力均匀分散到整个箍体上，长期承重状态下不会出现耳片断裂、箍体张开的失效问题。

　　安装边界方面，这款卡箍的耳片平面与安装基面完全贴合，安装后箍体与墙面之间预留的间隙刚好满足管材外壁的防腐层、保温层铺设需求，不会出现箍体压破保温棉、刮伤管材防腐涂层的情况；两个安装孔的中心距经过标准化设计，适配市面常规规格的膨胀螺丝安装尺寸，现场施工时无需重新打孔对位，只要在墙面上标记两个孔位钻孔后即可直接固定，单人即可完成安装作业，能有效提升管线布设的施工效率。在实际工况适配性上，这款卡箍的弧形箍体宽度经过优化，相比窄边管卡，它与管材的接触面积更大，固定时的压强更低，针对表面光滑的PPR管、PE管，也能提供足够的静摩擦力，避免管路因热胀冷缩出现轴向窜动；同时上下对称的固定方式，相比单耳管卡的单侧受力结构，抗振动性能更强，在靠近水泵、气泵这类存在持续振动的设备端管路上使用时，不会因长期振动导致固定螺丝松动、卡箍脱落。

　　设计过程中还充分考虑了不同安装场景的适配性，箍体的弧度预留了微小的形变余量，当管材外径存在小幅公差波动时，箍体可通过自身的弹性形变实现紧密抱合，不会因管材尺寸略大出现无法扣合、尺寸略小出现抱合松动的问题；耳片上的安装孔采用略大于螺丝外径的设计，允许安装时存在小幅的位置偏差，降低现场施工的打孔精度要求，尤其适合墙面不平整、打孔位置存在小幅偏移的装修现场。不同于需要配合螺栓锁紧的对夹式卡箍，这款卡箍为一体化成型结构，没有额外的锁紧配件，安装时不需要配套螺母、螺栓，仅需两个固定螺丝即可完成安装，配件数量少，现场施工时不会出现小零件丢失的问题，也减少了配件采购、管理的成本。在管路排布密集的场景下，比如设备间的多管路并行布设，这款卡箍的扁平式结构不会占用过多的安装空间，相邻卡箍之间可以紧密排布，不会出现结构干涉，能有效压缩管路排布所需的墙面空间，提升空间利用率。针对户外管路安装场景，这款卡箍的结构没有积水死角，雨水落在卡箍上可顺着弧形箍体自然滑落，不会在结构缝隙处积存雨水导致锈蚀，能有效延长户外使用的寿命。日常管线维护时，仅需拆下两个固定螺丝即可将卡箍从墙面上取下，不会损伤管材本身，也不会在墙面上留下过大的孔洞，方便后期管路位置调整、更换作业。
