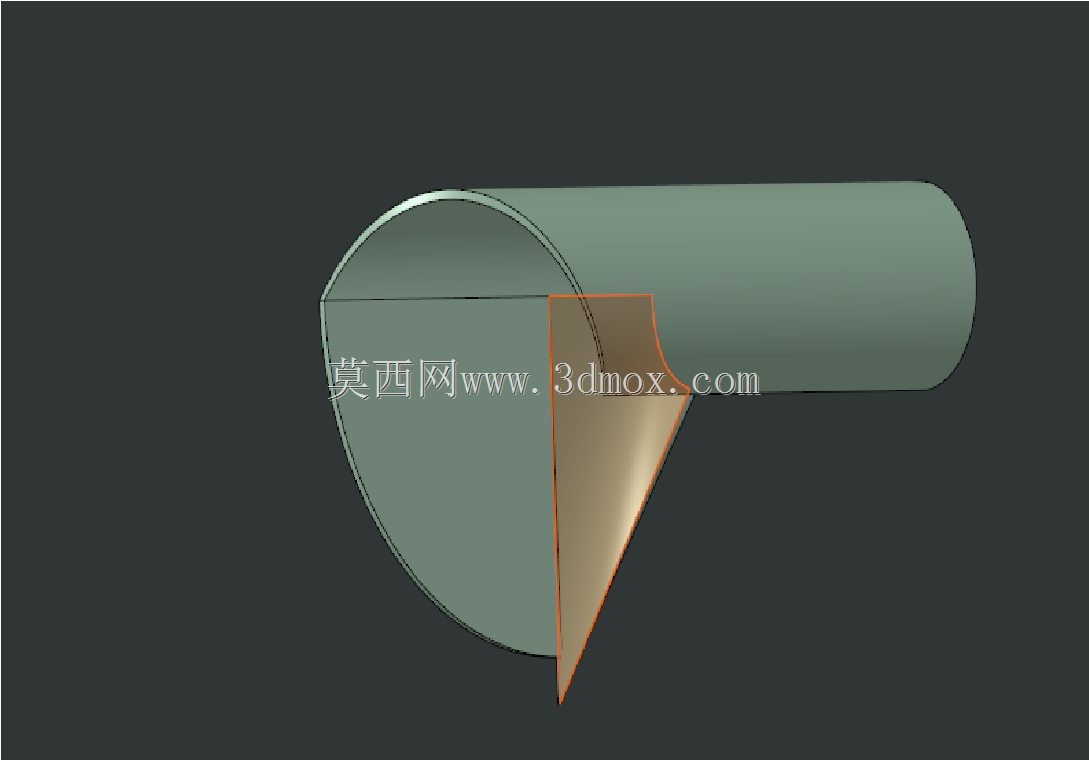

一体式钣金切削刀具结构设计

　　这款一体式钣金切削刀具，主要适配薄壁金属管材的端面修形、坡口加工场景，在通风管道预制、小型流体管路现场安装、薄壁金属构件裁切作业中都能见到这类结构的应用。区别于传统分体式焊接刀具，该结构采用整板钣金折弯成型工艺，没有额外的焊缝连接区域，在高频冲击切削作业中，能避免焊缝位置应力集中导致的崩刃、断裂问题，长期作业的结构稳定性更优。

　　从功能特性来看，刀具的弧形安装面完全匹配对应规格的圆形管材外壁曲率，作业时可以直接贴合在管材外圆表面，不需要额外制作仿形工装，现场作业时能快速定位，减少装夹找正的辅助时间。切削刃口采用斜置式布局，刃口与管材母线呈固定夹角，切削过程中刃口逐步切入金属壁面，切削力沿刃口均匀分散，不会出现垂直冲击导致的管材变形问题，尤其适合0.5-2mm厚度的薄壁低碳钢、铝合金管材加工，加工后的端面无毛刺、无翻边，不需要后续二次打磨处理。

　　设计阶段首先确定的是安装贴合面的曲率参数，要匹配常用规格的圆管外径公差范围，贴合面的弧度预留了0.2mm的适配间隙，避免管材外径存在正公差时无法卡合的问题。刃口部分的折弯角度经过反复校核，既要保证刃口有足够的切削锋利度，又要保留足够的结构强度，避免切削过程中刃口弯折变形；刃口与安装筒体的过渡位置采用圆弧过渡，没有直角应力集中区，承受切削反作用力时，应力能沿圆弧面均匀分散到整个筒体结构上，不会出现局部应力过载的情况。整体结构没有多余的连接部件，筒体部分既是安装定位的基准，也是承载切削力的主体结构，材料利用率相比分体式结构提升40%以上，加工工序只需要激光切割、折弯、刃口淬火三个步骤，量产加工的效率更高。

　　安装边界方面，筒体的内径尺寸与配套的手持动力输出轴外径为间隙配合，配合公差控制在H7/g6区间，安装时只需要将筒体套入输出轴，拧紧侧面的紧定螺钉即可完成固定，不需要额外的法兰、键连接结构，拆装更换的时间不超过1分钟。刀具整体的轴向长度控制在120mm以内，径向最大尺寸不超过配套管材外径30mm，在狭窄的管路安装现场作业时，不会和周边的构件、墙体发生干涉，适合现场抢修、狭小空间作业的使用需求。刃口的伸出长度根据常见管材壁厚设计为5mm，既能保证完全切透管壁，又不会因为伸出过长导致刃口刚性下降，切削过程中刃口的形变量控制在0.05mm以内，加工后的端面平面度能满足管路焊接、套接的装配要求。

　　在实际使用场景中，这类刀具常配合手持角磨机、小型气动马达使用，相比传统的砂轮片切割，不会产生大量的磨削粉尘，切削噪音降低15分贝以上，作业的安全性和环保性更好。针对不同材质的加工需求，只需要调整刃口的淬火硬度，加工低碳钢时刃口硬度控制在HRC55-58，加工铝合金时硬度控制在HRC45-48，就能匹配不同的切削寿命要求，不需要改动整体结构尺寸，零部件的通用化程度较高。结构上没有易松动的连接部件，日常维护只需要定期检查刃口磨损情况，磨损后直接整体更换即可，不需要拆卸调整其他部件，现场维护的难度极低。
