钣金折弯式电气连接接插件结构设计

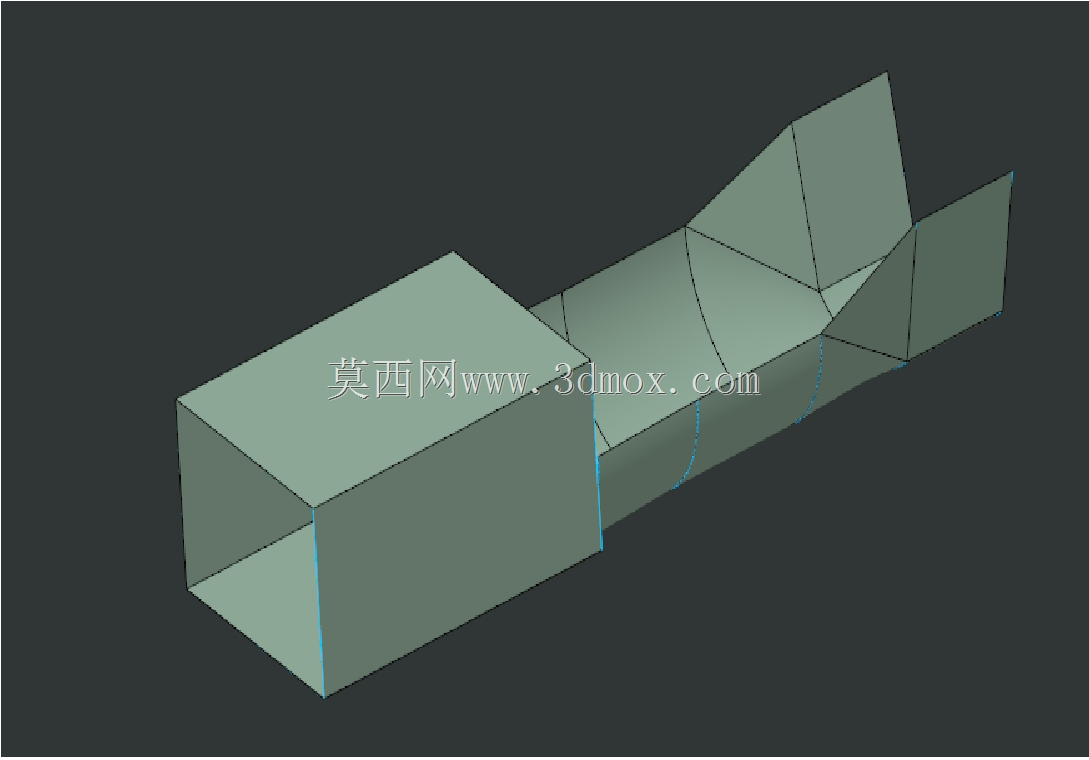

　　延伸段的渐变收窄结构，是为了适配线束端的密封套安装，收窄段的每一道折弯都做了R0.5的圆角处理，防止锐边割破线束外层的绝缘护套，同时在折弯交汇的位置做了微小的避空缺口，避免钣金折弯时出现材料挤压起皱的问题，保证成型后表面的平面度。在安装边界的考量上，主体方腔的外轮廓尺寸适配常规的12mm间距电气安装导轨槽，不需要额外设计转接支架就可以直接卡装在柜内标准导轨上，方腔端面预留的两个小凸耳是用来和对接端的插件做卡扣锁紧，凸耳的折弯高度控制在1.8mm，刚好可以卡入对接件的卡槽内，既不会因为高度过高导致插拔阻力过大，也不会因为高度不足出现松脱。这款钣金材质的电连接构件，主要面向低压电气柜内布线、小型设备内部线束转接、工业传感器接线端的快速对接场景，替代传统注塑接插件在有轻度振动、需要一定结构强度的安装环境下使用，相比塑料材质的接插件，钣金结构的抗冲击性能更好，在设备检修、线束反复插拔的工况下不容易出现开裂、滑牙的问题。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，没有额外的拼接焊点，减少了装配工序带来的公差累积，主体的方腔段是用来包裹内部导电插芯的容纳空间，侧壁的折弯边预留了0.2mm的工艺回弹余量，避免折弯后出现尺寸超差导致插芯装配卡滞。

　　设计过程中特意将所有的折弯边都做了向内收的处理，没有向外突出的锐边，避免安装调试过程中划伤操作人员的手部，同时整个构件的壁厚选用0.8mm的冷轧钢板，兼顾结构强度和轻量化要求，在保证插拔时不会出现结构变形的前提下，尽可能降低材料用量。在实际使用场景中，这类钣金接插件常被用在机床控制回路的信号转接、自动化生产线的传感器接线端、小型配电盒内的分线连接位置，相比传统的螺钉压接式接线端子，这种插接式的结构可以大幅提升现场布线的效率，减少接线错误的概率，同时钣金外壳可以提供一定的电磁屏蔽效果，降低周边强电回路对弱信号传输的干扰。

　　在建模过程中，所有的折弯参数都匹配常规数控折弯机的刀具参数，折弯内R角和板材厚度的比值控制在1倍左右，不需要特殊定制刀具就可以直接加工成型，展开后的钣金轮廓没有过小的工艺缺口，适合采用普通冲压落料或者激光切割下料，不需要额外的精修工序，下料后直接经过折弯、表面镀彩锌处理就可以投入使用，加工成本控制在较低水平。另外在结构的过渡段，特意设计了几处向内的压筋结构，提升整个长条形构件的抗扭刚度，避免在插拔过程中因为受力不均出现构件扭曲，导致内部插芯对位不准的问题，压筋的深度控制在0.3mm，不会影响内部的空间尺寸，同时可以将构件的整体抗扭刚度提升40%左右，即使在没有内部支撑的情况下，长段部分也不会轻易出现弯折变形。

　　安装时只需要将内部的导电插芯从方腔端推入，卡入预设的卡槽位置，再将线束从收窄端穿入和插芯压接，最后套上橡胶密封套就可以完成整个接插件的装配，整个装配过程不需要额外的紧固件，依靠钣金自身的弹性卡扣就可以固定内部零件，减少了零件数量，也降低了供应链的管理成本。在和对接端配合的位置，方腔的开口尺寸做了0.1mm的负公差设计，保证对接后两者之间的配合间隙控制在合理范围，不会因为间隙过大出现晃动，也不会因为间隙过小导致插拔困难，适配常规的工业级接插件插拔寿命要求，在500次插拔循环后仍然可以保持可靠的连接性能，不会出现接触不良的问题。
