电源变压器用扭曲式钣金连接片结构

　　这类扭曲结构的钣金连接片，主要应用在中小功率电源变压器的内部导电连接场景，承担绕组引出端与外部接线端子之间的电流导通、结构固定作用，在工频线性电源、小型隔离变压器、部分开关电源的功率回路中都能见到类似结构的应用。不同于平直的铜排或连接片，这种带扭曲段的结构，能够适配变压器内部不同平面的安装位，不需要额外增加转接件就能完成跨平面的连接，减少了回路中的连接节点，也就降低了接触电阻带来的发热风险，同时也能抵消变压器运行过程中产生的小幅振动，避免长期振动下连接部位出现松动、接触不良的问题。

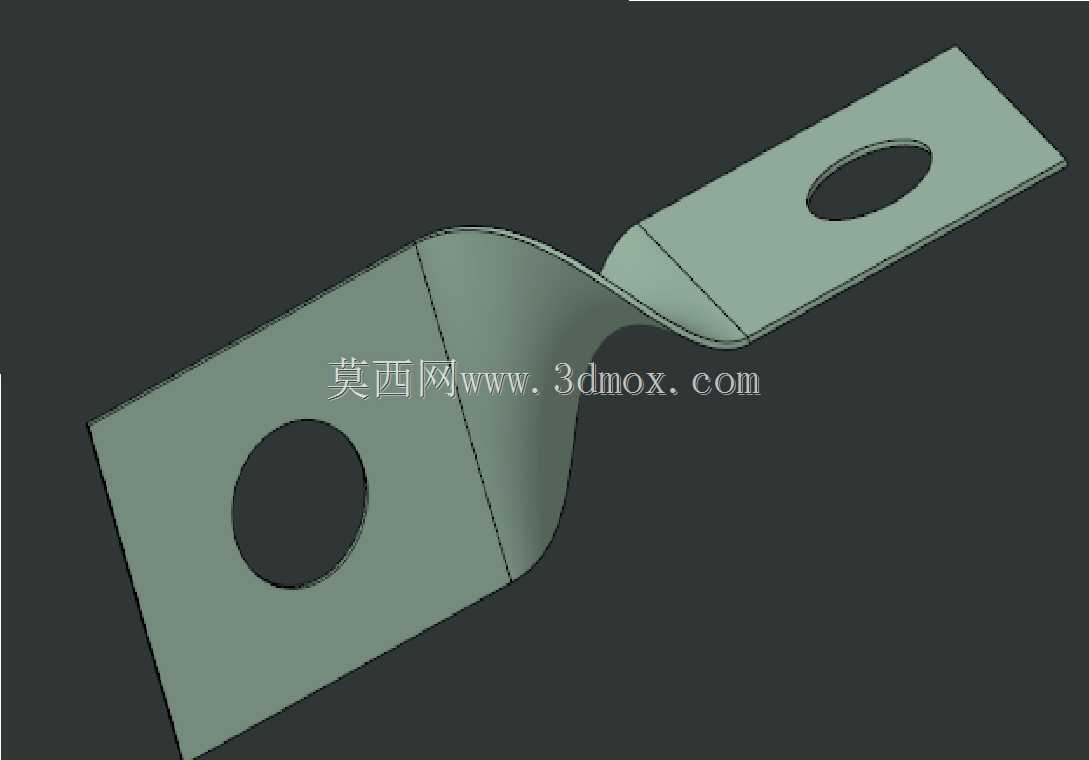

　　从功能特性来看，该零件两端的平直段分别设置了圆形安装孔，一端用于和变压器绕组的引出铜柱或接线端子通过螺栓紧固，另一端则连接到设备的电源输入或输出接线座，中间的扭曲过渡段采用连续平滑的曲面成型，没有尖锐的折角，一方面能避免钣金折弯处出现应力集中，防止零件在安装受力或者长期温度循环下出现开裂，另一方面平滑的曲面也不会在电流通过时产生尖端放电的风险，对于电源类产品的安规性能有实际帮助。零件整体采用钣金冲压、扭曲成型工艺加工，材料一般选用T2紫铜或者导电性能优良的铜合金，表面根据使用场景做镀锡或者镀镍处理，提升抗氧化能力和焊接适配性，部分对成本敏感的场景也会采用镀锌钢板，但导电性能会有一定下降，仅适用于小电流回路。

　　设计这类零件的时候，首先要确认两端安装位的空间位置关系，包括两个安装面的高度差、平面夹角、孔位的中心距，扭曲段的扭转角度需要根据两端安装面的角度差精准计算，保证安装后两端的平直段能够完全贴合对应的安装面，不会出现强制装配产生的内应力。两端安装孔的孔径要匹配对应规格的紧固螺栓，孔边到零件边缘的距离要满足钣金件的最小边距要求，避免安装时螺栓压接导致零件边缘变形。扭曲段的长度设计需要兼顾成型可行性和安装空间，过短的扭曲段会导致成型时材料变形量过大，出现局部变薄甚至开裂的问题，过长的扭曲段则会占用过多变压器内部的有限空间，同时增加不必要的材料成本和电流路径长度。

　　从安装边界来看，零件两端平直段的宽度要大于安装孔直径至少两倍以上，保证螺栓压接时有足够的接触面积，降低接触电阻；扭曲段的截面宽度与平直段保持一致，厚度根据额定电流大小选择，一般1mm厚度的铜质钣金件可以承载10-15A的额定电流，2mm厚度可以承载20-30A的电流，具体还要结合工作环境的散热条件调整。安装时需要注意扭曲段的曲面不能与变压器内部的其他带电部件、铁芯或者外壳距离过近，要满足安规要求的电气间隙和爬电距离，必要时可以在扭曲段套装绝缘套管。另外，这类扭曲钣金件在成型后需要做去毛刺处理，所有边缘都要倒钝，避免安装过程中划伤绝缘层或者操作人员，也防止尖端出现电晕放电。

　　在实际的变压器装配场景中，这类零件相比采用多段平直件拼接的连接结构，零件数量更少，装配工序更简单，只需要两次螺栓紧固就能完成安装，不需要做角度调整或者额外的整形，能够有效提升装配效率。同时一体化的结构没有拼接缝隙，长期使用过程中不会因为氧化、振动出现拼接处接触电阻增大的问题，提升了变压器长期运行的可靠性。设计建模时需要注意扭曲特征的成型工艺性，保证钣金展开后是规则的平板轮廓，没有异形缺口或者无法落料的结构，展开后的孔位位置要和冲压模具的定位基准匹配，减少后续成型的工序误差，扭曲成型后的回弹量也要根据材料特性做提前补偿，保证最终成型的零件角度符合设计要求，两端安装面的平面度控制在0.1mm以内，确保安装时能够完全贴合，不会出现缝隙。
