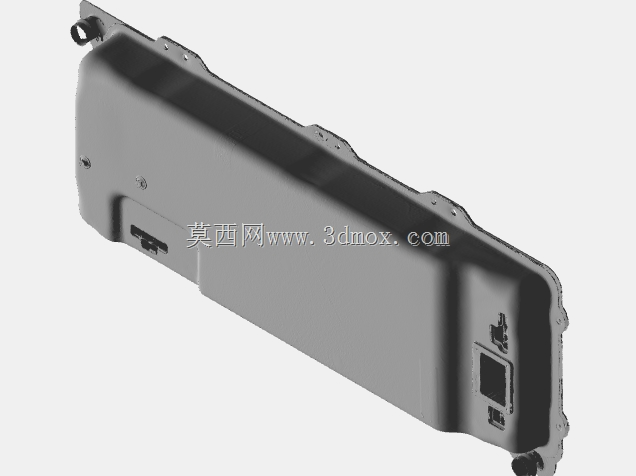

特斯拉Model3车载电源转换模块三维结构

　　车载电源转换系统作为新能源汽车高压架构里的核心电能变换部件，承担着高压动力电池与低压车载用电网络之间的能量交互职责，在整车运行过程中，既要将动力电池输出的高压直流电转换为低压直流电，为车载低压电器、车身控制模块、娱乐系统等部件持续供电，同时也要在交流充电工况下，配合车载充电机完成交直流变换后的电能适配，保障充电过程中电能平稳输送至动力电池包，是衔接高压动力域与低压车身域的关键节点。

　　从三维扫描还原的结构来看，该部件整体采用狭长型壳体设计，壳体主体为冲压成型的金属材质，表面做了导电氧化处理，既可以满足车载复杂工况下的电磁屏蔽要求，避免高压电能变换过程中产生的电磁干扰影响车载传感器、通讯模块的正常工作，也能借助金属壳体的导热特性，将内部功率器件工作产生的热量快速传导至壳体表面，配合整车热管理系统的散热回路完成热量散出。壳体边缘布置了多组安装固定孔位，孔位的位置精度直接决定了部件在车身前舱安装位的装配匹配度，安装时通过螺栓将部件固定在车身预设的安装支架上，孔位周边设计了局部加强筋结构，避免车辆行驶过程中持续振动导致固定点位出现应力开裂，同时壳体一侧预留了高低压接插件的安装开口，开口周边做了翻边防水结构，配合接插件自身的密封胶圈，可以满足车载部件的IP防护等级要求，防止车辆涉水、高压洗车过程中水汽进入壳体内部引发电路短路。

　　在实际装车应用场景中，该部件布置于前舱靠近防火墙的位置，周边紧邻高压配电盒与车载充电机，缩短高压线束的排布长度，减少高压线路上的电能损耗，同时也能降低高压线束的布置成本，规避长距离高压线束带来的电磁辐射风险。部件的外形轮廓完全贴合前舱安装空间的边界，壳体侧面的异形曲面是根据前舱内周边部件的避让需求设计，既不会与周边的制动管路、冷却管路产生运动干涉，也能最大化利用前舱的闲置空间，不会占用乘员舱或者前备箱的有效容积。壳体上预留的散热面与整车冷却液回路的冷板紧密贴合，功率器件工作时产生的热量通过导热垫传导至壳体，再通过冷却液循环将热量带出，保证部件在大电流输出工况下，内部功率器件的结温始终处于合理工作区间，避免过热触发降功率保护，影响整车低压供电或者充电效率。

　　从结构设计思路来看，该部件采用上下扣合的壳体装配形式，上下壳体之间通过连续的激光焊接完成密封，相比传统的螺栓打胶密封形式，激光焊接的密封一致性更好，生产装配效率更高，同时也能减少紧固件的使用数量，降低部件整体重量，符合新能源汽车轻量化的设计方向。壳体内部的功率器件、控制电路板、滤波电容等元件按照功能分区排布，高压回路与低压控制回路之间设置了独立的屏蔽隔腔，避免高压回路的开关噪声串入低压控制信号回路，导致控制信号出现误触发。接插件的选型采用车载专用的高压互锁接插件，当接插件出现松动或者未插合到位时，高压互锁回路会触发断开信号，整车控制器会立刻切断高压输出，避免出现高压裸露的安全风险，保障整车高压用电安全。

　　在安装边界的适配设计上，该部件的整体厚度控制在较低的尺寸范围内，适配前舱安装位的Z向空间限制，不会与前舱盖的内板产生干涉，壳体两端的安装挂耳采用了与车身安装支架匹配的型面设计，安装时可以先通过挂耳将部件预挂在支架上，再拧紧固定螺栓，降低总装车间的装配难度，提升生产线的装配节拍。壳体表面预留的接地螺柱通过编织接地带与车身地可靠连接，将壳体上的感应静电及时导出，同时也为电磁屏蔽提供可靠的接地回路，进一步提升部件的电磁兼容性能，满足车载电子部件的EMC测试标准要求，不会对车内的收音、导航等无线接收设备产生信号干扰。
