特斯拉Model3电池顶棚盖三维扫描数模

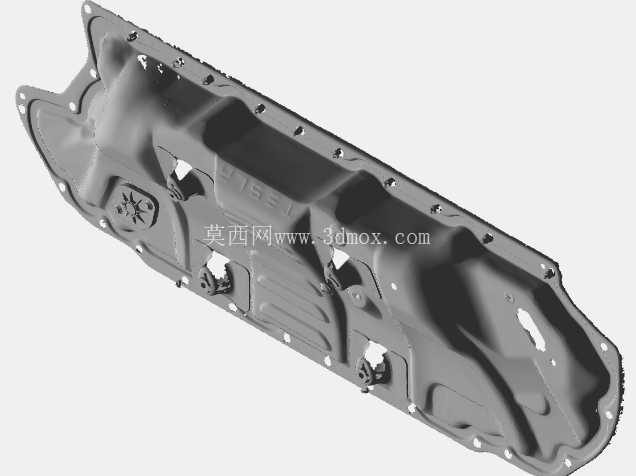

　　在新能源汽车三电系统的结构开发环节，电池包上盖作为隔绝外界侵扰、承载上部载荷、密封电池舱的核心结构件，其逆向建模精度直接影响后续改型设计、配套工装开发以及碰撞仿真的结果可信度。本次扫描获取的特斯拉Model3电池顶棚盖数模，完整还原了量产件的全部几何特征，覆盖了从安装边界到局部加强结构的所有细节，可直接用于对标分析、结构优化参考以及配套零部件的匹配设计。

　　从实际装车场景来看，该部件安装于车身地板下方、电池包箱体的上部，上表面与车身乘员舱地板直接贴合，下表面朝向电池模组区域，周边通过一圈密集的螺栓安装点与电池包下箱体实现刚性连接，配合密封胶条形成完整的电池包密封腔体，隔绝路面积水、灰尘、碎石冲击对内部电芯、高压线束、BMS组件的侵害。不同于早期新能源车型采用的金属冲压上盖，该部件的型面呈现出明显的随形设计特征，整体轮廓完全贴合Model3底盘的布局走向，边缘的异形弯折结构既避让了底盘的悬架安装点、车身纵梁的焊接位置，也兼顾了整车空气动力学的底部导流需求，减少车辆高速行驶时的底盘紊流。

　　从结构设计逻辑来看，该部件的型面并非简单的平板结构，扫描数模中可以清晰看到多处深度不一的冲压加强筋，这些加强筋的走向完全匹配下部电池模组的排布间隙以及高压线束的走线路径，在不增加板材厚度的前提下大幅提升了上盖的整体抗凹刚度与模态频率，避免车辆行驶过程中因路面激励产生共振异响，同时也能在侧柱碰、正面偏置碰的工况下，将上部传递的冲击载荷分散到周边的安装点与箱体加强结构上，减少外力直接侵入电池舱的风险。数模中还原的多处局部凸台与凹坑结构，分别对应了电池包高低压连接器的避让位、热管理系统管路的固定点、车身安装定位的基准孔位，所有特征的位置度偏差控制在扫描精度允许的范围内，能够直接用于匹配验证。

　　在安装边界的还原上，数模完整保留了周边所有安装孔的位置、孔径以及孔周的翻边特征，这些翻边结构一方面提升了安装点的局部刚度，避免螺栓拧紧时出现板材变形导致的密封失效，另一方面也为密封胶条的安装提供了定位基准，保证胶条压缩量均匀一致。数模中可以看到安装孔的排布并非等距设计，在靠近车身纵梁、悬架固定点的载荷集中区域，安装孔的间距明显更小，螺栓连接密度更高，能够承受更大的冲击载荷；而在电池包中部的低载荷区域，安装孔间距适当放大，在保证密封性能的前提下减少了紧固件的使用数量，兼顾了装配效率与轻量化需求。

　　对于从事新能源汽车结构设计、电池包开发的工程师而言，该扫描数模可以作为成熟量产方案的对标参考，分析其在刚度、密封、轻量化之间的平衡设计思路，也可以用于改装场景下的电池包附件开发，比如加装底盘护板时的安装点匹配、电池包热管理改装时的结构避让验证。不同于正向设计的参数化模型，三维扫描获取的数模完全复现了量产件的实际成型特征，包括冲压过程中产生的微小型面回弹、安装面的平面度细节，这些特征在做虚拟装配验证、干涉检查时更贴近实际装车状态，能够减少设计阶段的误差累积，缩短后续样件的验证周期。在做电池包碰撞仿真分析时，基于该扫描数模搭建的有限元模型能够更准确地还原上盖的实际力学传递路径，提升仿真结果与实车试验的吻合度，为结构优化提供更可靠的数据支撑。
