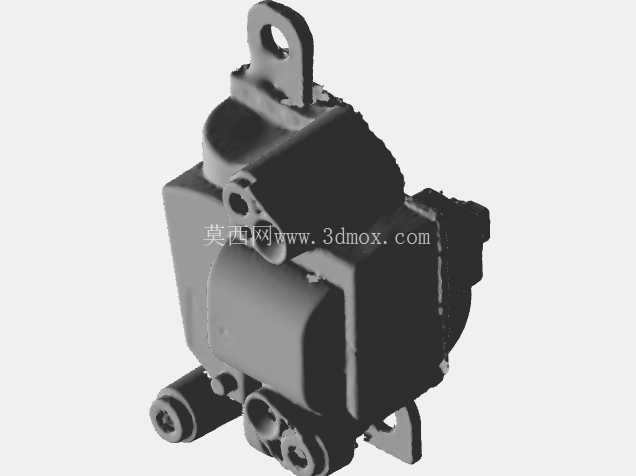

特斯拉Model3电池高压接触器三维扫描数模

　　在纯电车型的高压配电架构里，高压接触器是负责动力电池回路通断的核心执行部件，直接关系到整车高压系统的上电逻辑、故障断电保护以及日常充放电的回路管控，本次扫描还原的特斯拉Model3电池高压接触器数模，完整保留了实物的安装接口、外形轮廓与结构细节，可用于整车高压系统的逆向校核、维修替换件的结构匹配、电池包BMS控制逻辑的硬件适配验证等场景。从实际装车场景来看，该部件安装于动力电池包内部的高压配电区域，紧邻电池模组输出端与高压配电铜排，需要在车辆全生命周期内承受持续的高压大电流负载，同时要耐受电池包内部的温度循环、振动冲击以及绝缘防护要求，因此其结构设计上充分考虑了车载工况的严苛性。

　　从结构特性来看，该接触器采用密封式壳体设计，主体壳体为工程塑料材质，兼顾绝缘性能与结构强度，顶部设置带安装孔的固定吊耳，可通过螺栓直接固定在电池包内部的安装支架上，安装孔位的位置精度直接决定了装车后的装配公差，扫描数模完整还原了该吊耳的孔位尺寸、安装面平面度以及与主体壳体的相对位置，可直接用于安装支架的匹配设计。壳体侧面预留了高低压接线端的接口位置，其中主回路接线端采用大截面铜排连接结构，可承载数百安培的持续工作电流，接线端的周边设置了绝缘挡墙结构，避免高压回路与周边金属部件发生爬电击穿；低压控制端为接插件接口，用于连接BMS的控制信号线路，实现接触器的吸合与断开控制，接插件的卡扣结构、针脚位置在扫描数模中均有完整呈现，可用于线束接插件的匹配选型。

　　从设计思路来看，该接触器的整体外形采用紧凑化布局，尽可能压缩在电池包内部的占用空间，壳体的加强筋布局沿着振动受力方向分布，在车辆行驶过程中承受纵向、横向的加速度冲击时，可避免壳体出现开裂变形，底部的支撑脚结构与电池包内部的安装基面贴合，分散固定螺栓的压紧力，避免长期振动下出现固定点松动。在安装边界方面，数模还原的部件整体轮廓尺寸可直接用于电池包高压区域的布局校核，确认接触器与周边电池模组、铜排、线束、冷却管路的安全间隙，尤其是高压接线端与周边金属部件的电气间隙需满足车载高压部件的绝缘要求，避免在高压上电过程中出现电弧击穿风险。

　　对于从事新能源汽车三电系统设计、高压配电部件选型、电池包维修替换的工程人员而言，该扫描数模可直接用于结构干涉检查、安装工装设计、替换件的开模校核，无需再对实物进行反复测绘，能够大幅缩短逆向开发与维修匹配的周期。在实际的工程应用中，这类高压接触器的失效模式多为触点烧蚀、壳体开裂、安装松动导致的接触电阻过大，通过精准的三维数模，可在设计阶段就对安装应力、接线端受力、散热空间进行充分校核，避免后续装车后出现可靠性问题。同时该数模也可用于高压系统教学演示，帮助工程人员理解纯电车型高压回路的部件布局与连接逻辑，掌握车载高压部件的结构设计要点。
