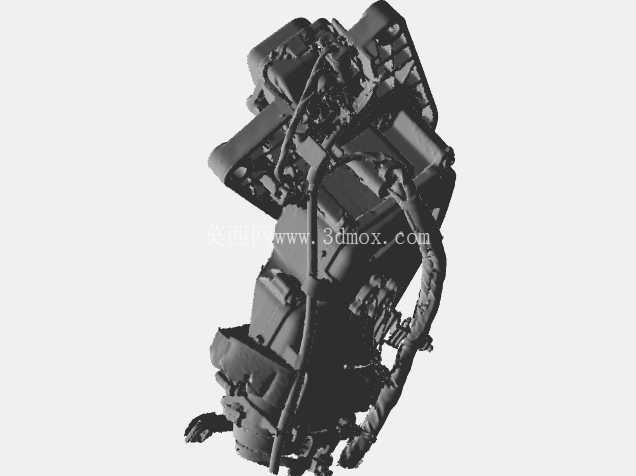

特斯拉Model3/Y车载充电端口结构设计

　　从实际功能层面看，该部件集成了高压功率端子、低压信号通讯端子、接地回路、锁止机构与线束导向结构，高压端子负责大电流的传输通路，需要满足直流快充场景下数百安培电流的载流要求，端子接触区域的接触电阻设计控制在毫欧级，避免大电流工况下出现异常温升；信号端子负责与充电枪端完成充电协议握手、连接状态确认、锁止状态反馈等信号交互，是充电流程安全启动与中断的核心判断依据；锁止机构在充电枪插入到位后会自动卡合枪体卡扣，防止充电过程中枪体意外脱落引发高压拉弧风险，解锁动作与整车中控、充电枪端的解锁信号联动，满足不同场景下的解锁操作需求。在新能源汽车整车电气架构的布局中，车载充电端口是连接外部补能网络与车载高压系统的核心交互部件，直接决定了交直流补能过程的连接可靠性、防护性能与信号传输稳定性，这款适配特斯拉Model 3与Model Y车型的充电端口结构，在日常使用场景中需要覆盖公共快充站、家用交流充电桩、便携充电枪等多类补能场景的适配需求，同时要耐受户外高低温交变、雨水喷淋、灰尘侵入、插拔磨损等各类复杂工况的考验。

　　从设计思路上看，整个端口的结构布局充分考虑了整车安装位的空间约束，主体基座采用耐候性工程塑料作为结构载体，内部金属嵌件通过注塑预埋的方式与塑料基座结合，既保证了端子之间的绝缘隔离性能，又能为金属端子提供足够的结构支撑，承受数千次插拔过程中的侧向力与轴向冲击力；外部的线束走向做了专门的导向与固定结构设计，高压线束与低压信号线在端口内部做了分腔隔离，避免高压大电流的电磁干扰影响低压通讯信号的传输稳定性，线束出口位置设计了橡胶防护套，既可以缓冲车辆行驶过程中线束摆动带来的应力，避免线束根部出现疲劳断裂，又能提升端口后部的密封性能，防止水汽从车身安装位的缝隙进入端口内部。

　　在安装边界的匹配上，该端口的安装法兰面完全适配特斯拉Model 3、Model Y车型后侧翼子板的安装位开孔尺寸，法兰面的密封胶条沟槽位置、安装固定孔的孔位坐标与车身钣金的对应特征完全对齐，安装后法兰面与车身钣金之间通过环形密封胶条实现IP67级别的密封防护，能够满足高压水枪洗车、暴雨天气行驶等场景下的防水要求，不会出现水汽渗入端口内部引发绝缘故障的问题。端口外露的配合面与充电枪的插入配合尺寸严格遵循统一的接口尺寸规范，插拔力的设计控制在合理区间，既保证插入过程顺畅无卡滞，又能保证插合后接触紧密无松动，端口内部的防尘盖结构与车身的充电口盖板联动，盖板关闭时防尘盖自动遮蔽端子区域，避免日常行驶中灰尘、蚊虫等异物进入端子内部造成接触不良。

　　从结构细节上看，端口内部的端子固定结构做了防呆设计，不同功能的端子采用差异化的截面形状与安装位，装配过程中不会出现端子错装的问题，同时每个高压端子的尾部都设计了线束压接的屏蔽结构，与整车的高压屏蔽回路连通，降低充电过程中的电磁辐射，满足整车的EMC测试要求。整个部件的重量控制也充分考虑了整车轻量化的需求，在保证结构强度满足插拔寿命、振动冲击要求的前提下，通过拓扑优化去除了非承载区域的冗余材料，塑料基座的壁厚设计均匀，避免注塑成型过程中出现缩痕、翘曲等成型缺陷，提升批量生产过程中的成品率。在实际整车验证环节，该端口结构需要通过-40℃到85℃的温度循环测试、数千次的插拔寿命测试、盐雾腐蚀测试、振动冲击测试等多项可靠性验证，确保在车辆全生命周期内都能稳定工作，不会因为环境因素或机械磨损出现功能失效的问题。
