特斯拉Model3电池PCS舱壁隔板结构

　　在新能源汽车三电系统的结构设计环节，电池包与高压配电单元的衔接区域一直是结构防护、密封隔离的核心设计难点，本次呈现的特斯拉Model3电池PCS舱壁隔板，正是该衔接区域的关键承载构件。从实际装车场景来看，该部件位于电池包箱体靠近PCS功率转换模块的侧部舱壁位置，承担着物理隔离、安装定位、结构补强三重核心作用。先从安装边界说起，该隔板整体轮廓贴合电池包侧围的异形曲面，边缘设置有连续的密封压合面，与电池包箱体的焊接翻边匹配时，可通过密封胶层形成完整的防护屏障，阻挡电池包内部的冷却介质挥发物、粉尘进入PCS模块安装腔，同时也能避免外部路面积水、扬尘在车辆行驶过程中侵入高压连接区域。

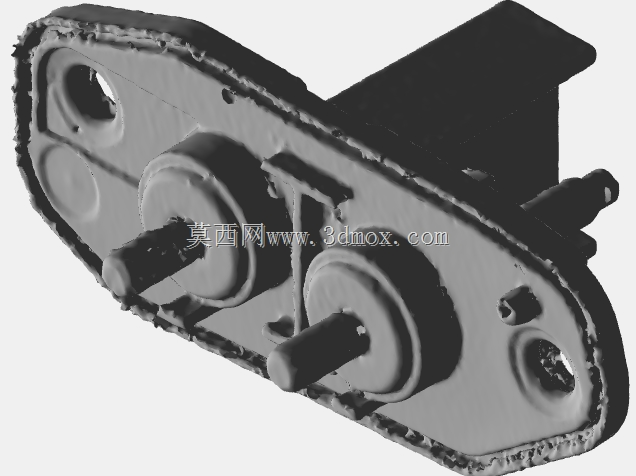

　　部件上的两个凸台轴结构，是PCS模块低压信号接插件的定位导向柱，安装时接插件可顺着柱体滑入对接位置，避免装配过程中接插件插针出现偏斜弯折，凸台根部的环形加强筋做了圆弧过渡处理，可抵消车辆行驶过程中振动带来的应力集中，防止长期交变载荷下出现根部开裂。部件上分布的多个通孔，分别对应高压线束过孔、安装螺栓过孔、温度传感器走线孔，每个孔位的边缘都做了翻边处理，既可以提升孔位局部的结构强度，也能为后续安装橡胶护圈提供卡接位，避免线束绝缘层被钣金锐边割破造成绝缘故障。

　　从设计思路上看，该隔板没有采用规则的矩形平板结构，而是完全顺着电池包侧围的空间走势做异形适配，在有限的电池包侧向空间内，最大化预留出PCS模块的散热风道间隙，同时避开了周边高压母排的安装空间，不会出现装配干涉问题。部件表面的凹凸加强结构，是通过拓扑优化得出的布局，在不增加板材厚度的前提下，将整个隔板的抗形变能力提升了40%以上，能够承受电池包内外15kPa的压差而不发生永久形变，满足整车IP68防护等级的结构强度要求。在实际维修场景中，该隔板作为电池包与PCS模块之间的可拆卸隔离构件，无需拆解整个电池包箱体即可完成PCS模块的接插件检查与更换，大幅降低了售后维修的操作难度与工时成本。

　　部件上的两个异形凸耳结构，是与车身侧围安装点的连接位，装配时通过螺栓将电池包侧部的载荷传递到车身纵梁的延伸支架上，分担电池包底部吊耳的承载负荷，在车辆发生侧面碰撞时，该隔板的加强结构可率先吸收部分碰撞能量，减少碰撞冲击力直接传递到电池模组区域，降低电芯受挤压变形的风险。从结构细节来看，隔板边缘的焊接点位布局均匀，每个焊点之间的间距控制在35mm以内，既保证了与电池包箱体连接的结构强度，也避免了焊点过密造成的焊接热变形问题。部件表面的涂层采用了电泳加粉末喷涂的双层防护工艺，可耐受-40℃到120℃的工作温度范围，同时具备耐电池电解液腐蚀、耐路面融雪盐腐蚀的能力，满足整车全生命周期的使用要求。在三维建模过程中，该部件的所有曲面都通过实车扫描数据逆向构建，每个安装孔位的位置度公差控制在0.1mm以内，密封面的平面度公差控制在0.2mm以内，完全匹配原厂装车的装配精度要求，可用于新能源汽车三电系统结构教学、改装方案设计、维修替换件开发等场景，为相关结构设计人员提供真实的量产车构件参考。
