在工业流体管路的减压阀安装布局里,这类叉形结构的连接构件是阀组装配环节里容易被忽略但直接影响安装稳定性的小部件,很多现场装配的管路运维人员都遇到过减压阀安装时定位偏差、运行时受管路振动影响出现连接松动的问题,这类构件就是专门针对减压阀的安装固定场景设计的配套结构件。从实际使用场景来看,这类构件主要用在减压阀与管路支架、相邻阀组的连接位置,承担定位、承载、限位的作用,区别于常规的平板式安装座,叉形的开口结构可以直接卡入减压阀本体上的对应连接凸台,不需要额外做周向的定位调整,装配时只需要对准两个同轴的安装孔穿入紧固件即可,能大幅缩减现场安装的对位时间,尤其是在空间紧凑的阀组集成柜里,操作空间有限的情况下,这种卡入式的结构不需要施工人员在狭窄空间里长时间托举阀件对位,能有效降低装配难度。

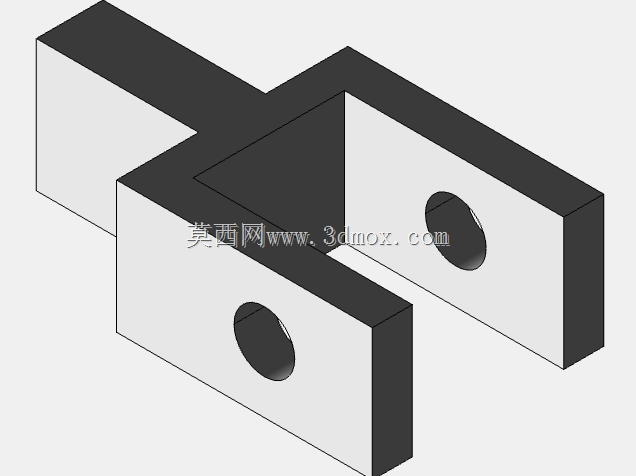

从结构设计的角度来看,这个构件采用对称的叉形布局,两个支臂上的安装孔保持严格的同轴度公差,孔位的轴线与构件的安装基准面保持垂直,这样在穿入连接销或者螺栓之后,不会因为孔位偏斜导致紧固件受附加剪切力,能延长连接件的使用寿命。构件的主体采用等厚的板材加工成型,支臂的厚度经过受力核算,能够承受减压阀运行时管路传递过来的径向振动载荷,不会因为长期受交变应力出现支臂变形断裂的问题。开口的槽宽尺寸与减压阀对应连接部位的尺寸做了间隙配合设计,间隙量控制在合理范围,既可以保证安装时能够顺利卡入,又不会因为间隙过大导致阀件安装后出现晃动。两个安装孔的孔口做了倒角处理,既可以去除加工毛刺,也能在穿入紧固件时起到导向作用,即使安装时存在微小的位置偏差,也能顺着倒角顺利导入孔位。
在安装边界方面,这个构件的整体外形为对称结构,叉形的两个支臂长度一致,安装时需要保证构件的基准面与安装贴合面完全贴合,不能有翘曲间隙,否则会导致两个支臂的受力不均,长期运行后容易出现单侧支臂变形。安装孔的孔径适配常规的阀用连接螺栓规格,不需要额外扩孔或者改制,紧固件拧紧时需要按照对称拧紧的顺序操作,避免单侧受力过大导致构件偏移。构件的外轮廓没有尖锐的棱角,所有边角都做了倒钝处理,避免安装施工时划伤操作人员,也不会在后续运维过程中剐蹭相邻的管路或者线缆。从功能特性上来说,这个构件除了基础的连接固定作用,还能在一定程度上补偿管路安装时的微小位置误差,叉形结构的开口方向可以提供少量的调整余量,当管路对接存在微小的轴向偏差时,可以在槽口的允许范围内调整减压阀的位置,不需要重新加工安装孔位,降低现场施工的改制工作量。在流体管路的运维场景里,这类结构件的可靠性直接关系到减压阀的运行稳定性,如果连接构件出现变形或者松动,会导致减压阀的位置偏移,进而影响阀体内的阀芯对中精度,长期运行可能出现压力调节不稳定、密封面渗漏等问题,因此这类构件的结构强度、形位公差设计都需要匹配对应减压阀的重量、管路振动幅值等参数,不能随意替换为厚度不足或者孔位偏差的自制件。很多现场运维人员在更换减压阀配件时,往往只关注阀体本身的密封件、阀芯等核心部件,忽略这类连接构件的损耗,实际上经过长期的振动载荷作用,这类构件的安装孔可能会出现磨损变形,支臂也可能存在肉眼不易察觉的微变形,在定期检修阀组时,也需要对这类连接构件做形位公差检查,确认孔位的同轴度、支臂的平面度是否在允许范围内,如果出现超差情况需要及时更换,避免留下运行隐患。
- 上一篇:减压阀配套钣金构件结构设计方案
- 下一篇:工业管路用减压阀结构三维设计
- 全部评论(0)
- 模板大小: 44.81 KB
- 售价:5金币
- 下载次数: 4
- 系统要求: STEP / IGES
- 软件分类: 阀门
