适配CNC加工的优化款异形表背结构件

　　日常做精密穿戴类结构件的加工适配时，经常会碰到原版设计对机加工工艺不友好的问题，这款表背结构就是针对CNC制造场景做的定向优化版本，和常规冲压、粉末冶金成型的表背不同，它的结构逻辑完全围绕三轴、四轴数控铣削的加工路径做调整，能大幅减少加工过程中的空刀行程，也能避免薄壁位置的振刀问题。从实际应用场景来看，这类表背主要适配中高端金属表壳的组装需求，安装后和表壳中框的贴合面公差可以控制在0.02mm以内，不会出现缝隙不均、防水胶圈压合错位的问题。

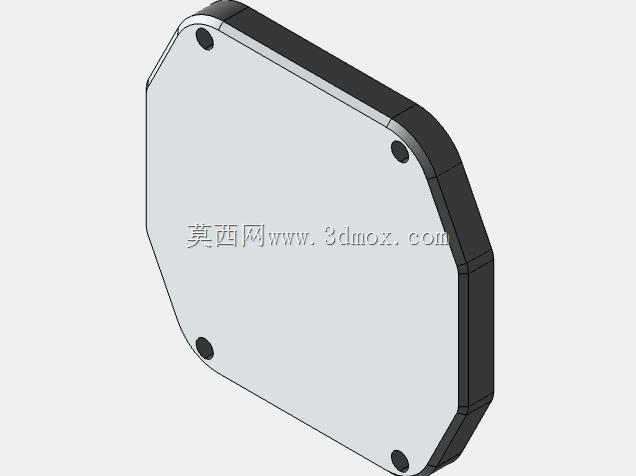

　　它的外形采用切角八边形轮廓，四个角位做了等半径的圆弧过渡，边缘预留的四个安装沉孔位置，刚好对应常规表壳中框的螺丝锁付点位，安装时不需要额外做孔位扩孔或者位置调整，沉孔的深度刚好容纳M1.2规格的精密螺丝头部，锁付后螺丝端面和表背外表面齐平，不会出现凸起刮蹭佩戴者皮肤的问题。设计阶段特意调整了整体的深度尺寸，比常规同尺寸表背的腔体深度多出0.3mm，这个预留量一方面是给内部的机芯防震泡棉、NFC线圈预留足够的安装空间，避免组装时零件挤压造成机芯走时偏差，另一方面也能在表背内侧做更深的环形密封槽，安装线径0.5mm的防水胶圈后，整体防水等级可以稳定达到5ATM标准，满足日常洗手、淋雨场景下的密封需求。从加工工艺的角度看，这款结构件的外轮廓侧壁做了1度的脱模斜度？不，是加工让刀补偿斜度，因为CNC铣削长侧壁时，刀具伸出长度过长会出现轻微让刀，提前在建模时把侧壁做微小的斜度补偿，加工完成后侧壁就能保持和表壳中框完美贴合的直边状态，不需要后续做人工打磨修正。表背的外表面采用平面设计，没有多余的浮雕或者凹凸造型，加工时只需要一次面铣就能达到Ra0.8的表面粗糙度要求，后续做阳极氧化或者喷砂处理时，表面质感均匀度会比带复杂曲面的表背好很多。

　　安装边界方面，这款表背的最大外轮廓尺寸控制在42mm以内，适配目前主流的大表盘智能手表、机械腕表的表壳尺寸，切角位置的最小壁厚保持在1.2mm以上，既不会因为壁厚过薄造成加工时变形，也不会因为壁厚过大增加整体的重量，成品单件重量控制在8g左右，佩戴时不会有明显的坠手感。内侧腔体的边角位置全部做了R0.5的圆角过渡，一方面是避免加工时刀具在直角位置停留造成的接刀痕，另一方面也能减少应力集中，在手表受到跌落冲击时，边角位置不会因为应力集中出现开裂的问题。实际做加工验证的时候，用6061铝合金做毛坯，单次装夹就能完成外轮廓、沉孔、密封槽、内腔的全部加工工序，单件加工时长控制在8分钟以内，比原版未优化的表背结构加工效率提升40%左右，而且加工过程中的废品率能控制在1%以内，主要是因为所有的加工特征都避开了刀具的刚性薄弱区间，比如深腔加工的深度没有超过刀具直径的3倍，不需要使用加长刃的刀具，普通的钨钢立铣刀就能完成全部加工，不需要采购特殊刀具，能有效降低批量加工的刀具成本。

　　另外，表背的四个安装沉孔周围做了微小的凸台设计，锁付螺丝时凸台会先和表壳中框的定位面接触，避免锁付力度过大造成表背整体变形，同时凸台的高度差也能作为安装时的定位基准，组装时不需要额外做治具定位，就能快速对齐孔位，提升组装环节的效率。密封槽的位置设计在距离外边缘1.5mm的位置，这个位置既不会因为太靠近边缘造成胶圈被挤出，也不会因为太靠近内腔占用内部零件的安装空间，胶圈安装后压缩量保持在25%左右，是静密封的最优压缩比区间，长期使用也不会出现胶圈老化失效造成的进水问题。
