布料拉链用金属拉片结构设计

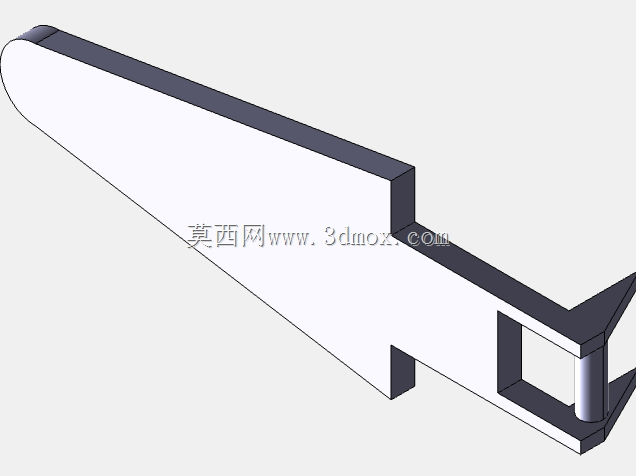

　　在服饰、家纺、户外装备的生产装配环节，布料拉链的拉片是直接决定用户操作手感与拉链使用寿命的核心接触部件，日常使用中拉片需要承受反复的提拉、侧向掰动、拉扯载荷，不少低端拉链出现的拉片断裂、滑脱、卡滞问题，本质都是拉片结构设计未匹配实际受力场景导致的。这款拉片采用一体化长条式构型，主体段做了等厚度的平直设计，握持区域边缘做了小半径圆角过渡，避免用户拉动拉链时硌手，同时平直段的长度预留了足够的手指操作空间，即使戴薄款劳保手套操作也能顺利施力，适配工装、户外帐篷、重型箱包这类需要带手套操作的使用场景。

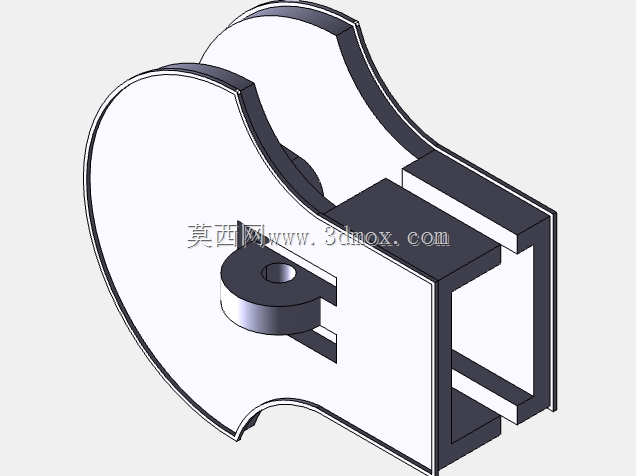

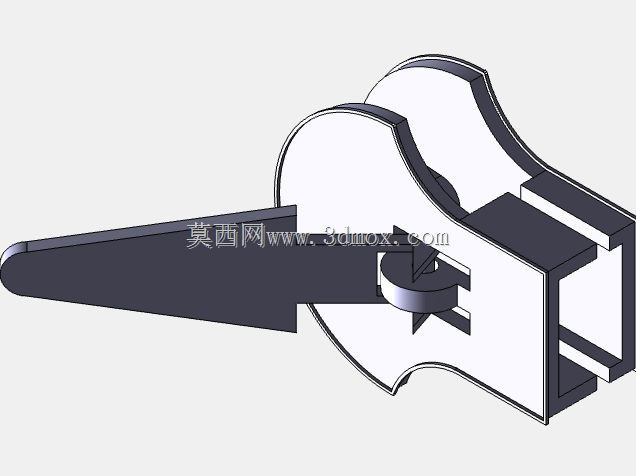

　　拉片与拉链头连接的端部做了框式铰接结构，预留的铰接销孔与拉链头的凸台销轴配合，装配后拉片可绕销轴做180度范围内的翻转，既可以在拉链闭合后将拉片平贴在布料表面减少凸起剐蹭，也能在需要开合时翻起拉片获得足够的提拉力矩，铰接位置的侧壁做了加厚处理，对应日常使用中最容易出现应力集中的弯折区域，通过增加局部截面厚度来提升抗疲劳强度，避免反复翻转后出现根部断裂的问题。从设计逻辑来看，这款拉片没有做多余的装饰性曲面，整体构型完全适配冲压加工工艺，主体平直段可以通过连续模一次冲裁成型，仅铰接位置需要做局部的折弯与冲孔工序，生产过程中不需要额外的铣削、打磨工序，材料利用率能控制在较高水平，适合大批量量产。

　　安装边界方面，拉片的铰接孔内径与常规3号、5号尼龙拉链、金属拉链的销轴尺寸匹配，不需要对现有拉链头结构做修改就能直接替换装配，拉片整体厚度控制在2mm以内，翻转时不会与拉链头的限位挡边发生干涉，平直段的宽度做了收窄处理，即使是高密度的防水布料拉链，拉片在拉动过程中也不会剐蹭拉链两侧的布带边缘，避免长期使用后布带起毛、卡齿。实际使用场景中，这类金属拉片除了常规服饰领域，还能适配工业设备的防护罩拉链、篷布拉链、重型收纳袋拉链，这类场景下拉链需要承受的拉力远大于日常服饰，拉片的一体化结构没有焊接、铆接的薄弱点，承受瞬时大拉力时不会出现连接位置脱开的问题，铰接位置的间隙控制在0.1mm以内，拉动时不会出现松垮的晃动感，操作力的传递更直接，用户拉动拉链时能清晰感知到拉链齿的啮合反馈，不会因为拉片旷量过大出现发力角度偏移导致的卡齿问题。

　　从结构受力的角度分析，拉片在提拉时的受力点主要集中在铰接孔的上半圆弧位置，设计时特意将这个位置的圆弧做了平滑过渡，没有尖锐的转角，避免应力集中导致的开裂，拉片的主体段做了微幅的厚度渐变，从铰接端到握持端厚度缓慢降低，既保证了受力位置的结构强度，也控制了整体重量，不会因为拉片过重导致拉链在垂直使用场景下出现自行下滑的问题。表面处理层面，结构本身预留了足够的平面区域，可以做喷塑、电镀、激光刻字等后续处理，不会因为曲面过多导致镀层不均、刻字模糊的问题，边缘的圆角半径统一为R0.5，既不会因为圆角过大浪费材料，也能避免冲裁后的锐边割手，不需要后续额外的去毛刺工序，进一步压缩生产流程的成本。
