减压阀配套异形安装基座结构设计

　　在工业流体管路系统的减压阀配套安装场景中，这类异形安装基座是保障减压阀稳定固定、实现管路与阀体精准对接的核心承载构件，日常应用覆盖化工流体输送、市政供水调压、工业气动系统稳压等多个场景，主要承担阀体承重、安装定位、配合管路密封对接的实际作用。从实际使用场景来看，减压阀多安装在管路压力波动较大的区段，部分工况下还会伴随管路振动、介质温度小幅变化的情况，这就要求配套的安装基座既要具备足够的结构强度承载阀体自重与管路传导的应力，也要预留精准的安装定位特征，避免长期运行后出现阀体偏移、密封面错位导致的介质泄漏问题。

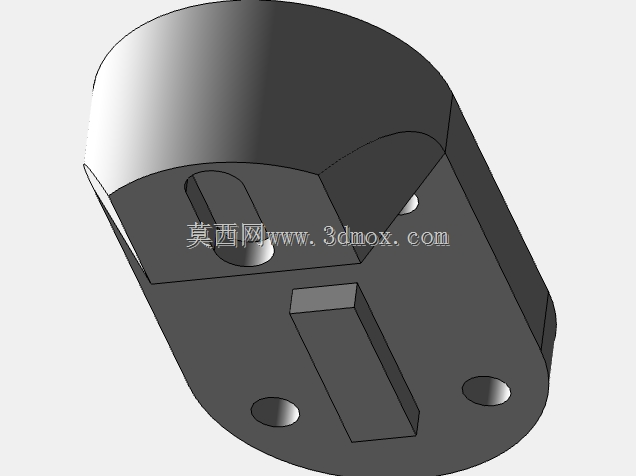

　　从产品功能特性来看，该基座采用一体化切削成型的结构设计，主体轮廓为带圆弧过渡的类矩形块体，上部设置半圆弧容置槽，可直接与减压阀阀体的圆柱段外壁贴合，增大接触面积分散承载应力，避免局部应力集中导致的基座变形。基座平面上分布的两个圆形通孔为螺栓过孔，用于穿设固定螺栓将基座与安装支架或者管路安装面锁紧，孔位的同轴度、孔距公差直接决定安装后阀体的位置精度，设计时需要匹配减压阀阀体的安装孔位公差，一般控制在±0.1mm以内，避免出现螺栓强行穿入带来的装配应力。基座平面上设置的长条形通槽与矩形凸台，分别对应减压阀阀体底部的定位凸筋与定位凹槽，装配时可实现快速对位，无需反复调整阀体角度，同时在运行过程中可以限制阀体绕安装螺栓轴线的周向转动，抵消管路内介质流动带来的周向扭力，避免长期运行后螺栓松动。

　　从设计思路层面来说，这类基座的设计首先要匹配对应型号减压阀的底部安装接口尺寸，不能脱离阀体单独设计，前期需要先获取减压阀阀体底部的所有配合特征尺寸，包括容置槽的圆弧半径要和阀体外径保持一致，配合间隙控制在0.05-0.1mm之间，既保证装配时可以顺利贴合，又不会出现间隙过大导致的阀体晃动。其次要考虑安装边界的限制，基座的整体外轮廓尺寸不能超出安装工位的预留空间，尤其是两侧的圆弧过渡段，要避开周边管路、接线端子等相邻构件，避免安装时出现干涉。基座的厚度设计需要结合承载重量计算，一般按照阀体满载重量的3倍安全系数核算，保证在长期承重、振动工况下不会出现弯曲变形。另外，基座上的所有棱角位置都做了小圆弧倒角处理，一方面是去除加工毛刺避免安装时划伤操作人员，另一方面也可以减少应力集中点，提升构件的疲劳强度，在长期受振动的工况下延长使用寿命。

　　关于外形尺寸与安装边界，该基座的整体长度、宽度尺寸适配常规DN15-DN25通径直动式减压阀的安装需求，安装孔距匹配通用的管路安装支架孔位标准，不需要额外定制支架即可完成装配。上部半圆弧槽的深度设计为阀体外径的1/3，既保证足够的贴合支撑面积，又不会遮挡阀体侧面的压力调节接口、压力表安装口，不影响后续的调压操作与仪表加装。基座底部设计为全平面结构，安装时可以和安装面完全贴合，不需要额外加工适配垫片，减少装配环节的工作量。矩形凸台的高度设置为5mm，刚好嵌入阀体底部的定位槽内，不会因为凸台过高导致阀体与基座之间出现间隙，也不会因为凸台过浅失去周向定位的作用。长条形通槽的宽度比阀体底部的定位凸筋宽0.2mm，预留一定的热胀冷缩余量，避免在介质温度升高时，构件热膨胀导致配合卡滞，无法拆卸维护。

　　在实际工程应用中，这类基座的材质多选45号钢或者304不锈钢，根据使用场景的介质腐蚀性选择，普通水系统、气动系统用45号钢做发黑处理即可满足防锈需求，有腐蚀性介质的工况则选用304不锈钢材质，不需要额外做表面处理。加工时优先采用CNC铣削一次成型，保证各个特征的位置精度，避免多次装夹带来的公差累积。装配时先将基座与安装面通过螺栓初步固定，再将减压阀阀体的定位特征与基座对准贴合，最后交叉锁紧固定螺栓，保证各个螺栓的锁紧力矩一致，避免基座受力不均出现变形。日常维护时只需要定期检查固定螺栓的锁紧状态，观察基座与阀体贴合面是否有介质渗漏即可，这类一体化结构的基座故障率极低，只要安装时保证公差匹配，基本可以实现和阀体同寿命周期使用，不需要频繁更换。
