起重吊装用弯钩式吊具结构设计

　　在车间物料转运、重型设备吊装、生产线工件上下料等场景中，吊钩作为核心受力连接件，直接决定吊装作业的安全冗余与操作效率，本次设计的弯钩式吊具，针对中小吨位常规吊装工况做了结构优化，适配多数车间内的手动葫芦、小型起重设备的末端挂接需求。从功能特性来看，该吊钩采用单钩弯弧结构，钩身做了连续变曲率过渡，没有出现应力集中的直角拐点，挂接钢丝绳、吊装带或者卸扣时，接触面能形成均匀的承压弧面，避免局部应力过大导致吊索提前磨损，钩头端部做了小幅内收的防脱挡边结构，正常吊装晃动工况下，挂接的索具不会从钩口滑脱，同时挡边的高度控制在合理范围，挂接和摘取索具时不需要额外施加过大的操作力，单人即可快速完成挂摘动作。

　　设计过程中优先从受力路径出发做结构排布，上端的直柄连接段采用等直径圆柱结构，适配标准的吊钩横梁、防转轴承座的安装孔位，不需要额外做定制转接件就能直接替换现有同规格的标准吊钩，直段与弯弧钩身的衔接位置做了大圆角过渡，避免热处理或者长期受载时在衔接位置出现疲劳裂纹，钩身的截面从上端直段到钩尖位置做了渐变收窄，既保证了弯弧内侧受拉区域的截面强度，又控制了整体的自重，不会因为吊钩本身重量过大增加起重设备的无效负载。

　　从安装边界来看，上端直柄段的长度预留了足够的螺母锁紧空间，安装时可以根据配套的横梁厚度调整锁紧位置，适配不同厚度的安装基座，不需要额外加工垫片调整间隙，钩身的最大外轮廓尺寸控制在常规吊装作业的操作空间范围内，在狭窄的设备舱内吊装零部件时，不会因为钩身尺寸过大出现磕碰干涉。实际工况中，吊钩需要承受反复的冲击载荷，因此结构设计时在弯弧的受拉侧预留了足够的安全余量，截面的抗弯模量经过校核，满足额定载荷下1.5倍动载系数的强度要求，同时钩身的表面没有多余的凸起结构，挂接索具时不会刮伤吊装带的编织层，也不会在钢丝绳表面产生压痕，延长配套吊索的使用寿命。

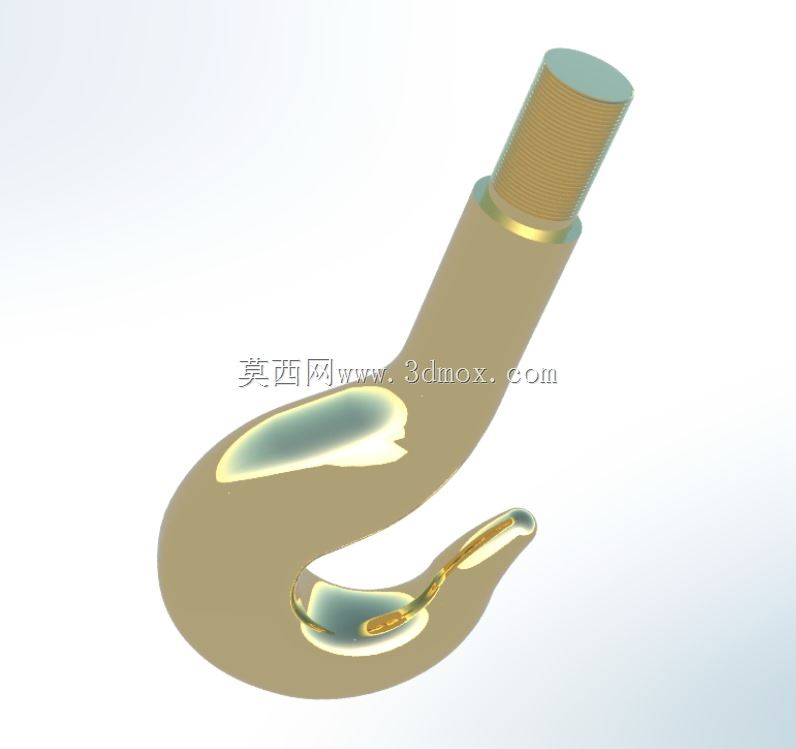

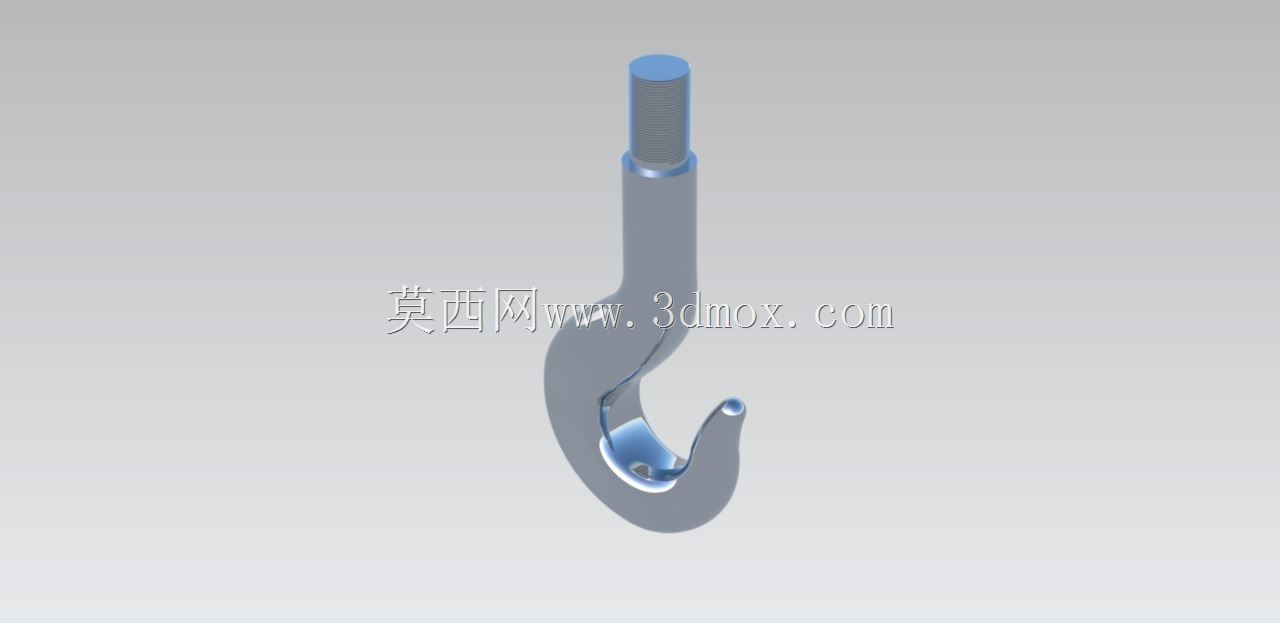

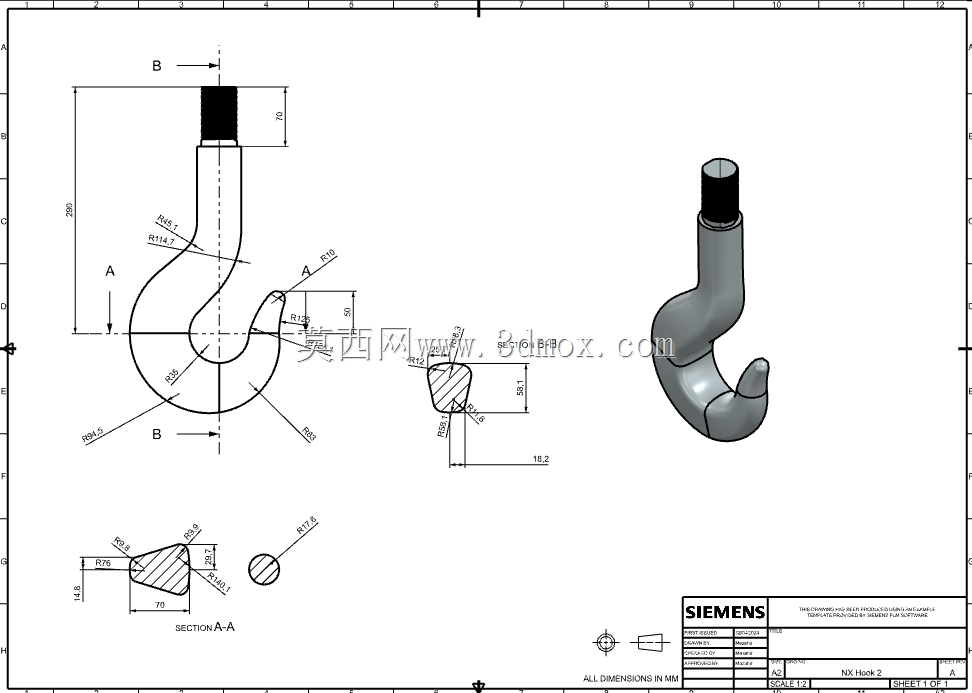

　　不同于普通铸造吊钩的等截面结构，该设计的钩身截面根据不同位置的受力大小做了差异化调整，钩脖位置受拉扭复合载荷，截面尺寸适当加大，钩尖位置主要承受索具的侧向挤压力，截面做了圆弧收边，避免尖锐棱边切割索具，断面A-A位置的截面采用近似椭圆的过渡形状，相比矩形截面能更好地分散弯曲应力，在长期交变载荷作用下不容易产生疲劳损伤。在车间日常吊装作业里，这类吊钩的使用频率极高，小到工位间的工件转运，大到设备检修时的零部件拆装，都需要可靠的吊钩作为末端执行件，设计时充分考虑了实际操作中的细节，比如钩身的弯弧半径适配常用规格的钢丝绳与吊装带，挂接后索具的弯曲半径在合理范围内，不会因为弯曲半径过小导致索具的承重能力下降，上端连接段的直径公差按照基孔制间隙配合设计，装配时可以顺利穿入安装孔，不会出现卡滞问题，同时配合锁紧螺母可以实现轴向固定，防止吊装过程中吊钩转动导致索具拧扭。从结构合理性来看，整个吊钩没有多余的装饰性结构，所有外形变化都服务于受力需求与安装需求，没有为了外观牺牲强度或者增加不必要的加工成本，后续加工时可以采用锻造后机加工的工艺，材料选用常用的起重吊钩专用钢材，经过调质处理后就能达到所需的力学性能，不需要特殊的加工设备就能实现批量生产，替换现有设备上的老旧吊钩时，不需要改动原有安装结构，直接拆装更换即可，降低了设备维护的成本与时间。
