四针直插式板对板信号连接端子

　　这类四针直插连接器常出现在低压信号传输场景里，小功率传感模块、嵌入式控制板、小型实验电路的板间信号对接都会用到这类结构，相比排针排母的通用结构，这款端子的插针直径做了加粗设计，单根插针直径3.96mm，能承载比常规信号端子更大的电流，既可以走弱电流的数字IO信号，也能适配小功率供电回路的连接需求，不用在同一块板上额外布置供电端子，能缩减板上元件占用的布局空间。

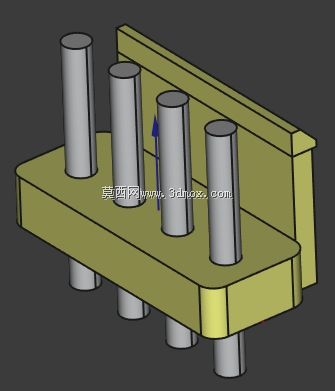

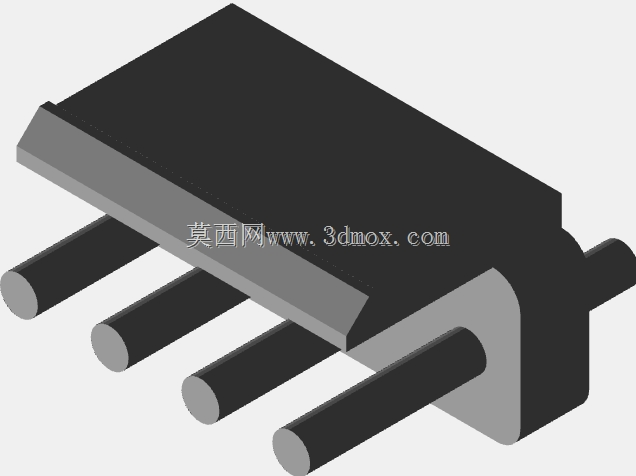

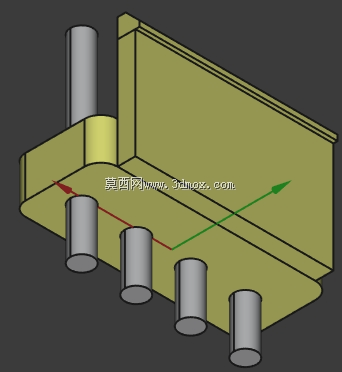

　　从结构设计逻辑来看，这款端子采用单排四针平行排布，插针垂直固定在绝缘基座上，插针两端均伸出基座平面，下端用于穿过PCB板的安装孔做波峰焊固定，上端用于对接母端连接器实现电路连通。绝缘基座做了单侧挡边设计，挡边高度略高于插针露出基座的高度，对接时能起到导向作用，避免母端插斜导致插针弯折，同时挡边也能在焊接时挡住锡流爬升到插针对接段，保证对接时的接触可靠性。基座的边角做了圆角过渡，没有尖锐棱角，在自动化插件机上料时不会卡滞料道，适合批量SMT或波峰焊生产的上料流程。

　　安装边界上，这款端子的插针间距做了等距排布，四个插针的中心距保持一致，PCB开孔时需要严格匹配插针中心距，开孔直径比插针直径大0.1-0.15mm，既能保证插针顺利穿过PCB，也能避免间隙过大导致焊接后端子歪斜。基座底部和PCB贴合的面做了平整处理，没有凸起的定位柱，安装时不需要在PCB上额外开定位孔，适配不同厚度的FR-4板材，只要插针伸出PCB背面的长度满足波峰焊的吃锡要求即可，常规1.6mm厚的PCB上，插针背面露出长度控制在1.2-1.8mm就能形成饱满的焊点。

　　实际使用场景里，这类端子常被用在模块化电子设备的内部连接上，比如小型电磁阀的控制信号接线、传感器模块的信号输出端、小型电源模块的输出接线，相比导线直接焊接的方式，用这类连接器做对接能大幅提升设备组装效率，后期维护时也能快速拆换模块，不用反复拆焊导线。加粗的插针设计也提升了结构强度，多次插拔后不会出现插针松动、接触不良的问题，适配需要经常拆换模块的测试设备、实验工装的电路连接需求。绝缘基座采用的是常规工程塑料材质，能满足常规电子设备的耐温要求，过波峰焊时不会出现基座变形、插针移位的问题，基座的绝缘性能也能避免相邻插针之间出现爬电、短路的问题，在常规低压直流供电场景下不用额外做绝缘处理。

　　设计建模时需要重点关注插针的同轴度，每根插针都要和基座平面保持垂直，倾斜角度不能超过1度，否则对接时会出现插针对不准母端孔位的问题，甚至会顶弯插针导致端子报废。插针和基座的配合要做过盈设计，保证插针压入基座后不会出现松动、转动的情况，焊接和插拔过程中插针不能出现轴向窜动。单侧挡边的位置要和插针排布方向平行，挡边内侧面和最外侧插针的距离要和对接母端的导向槽尺寸匹配，保证对接时导向顺畅，没有过大的旷量。
