法兰连接式蝶阀执行端装配结构设计

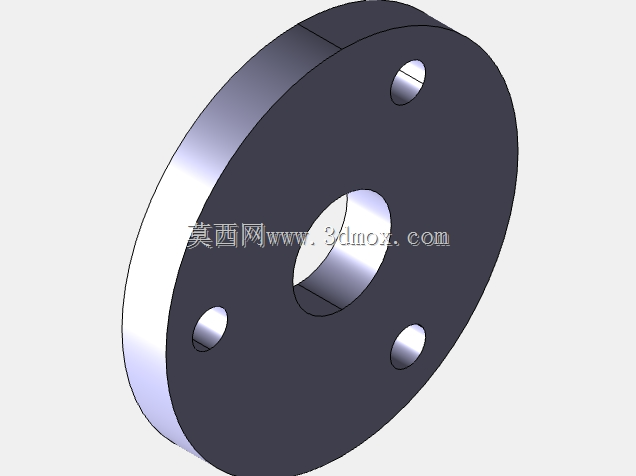

　　在市政给排水、化工流体输送、暖通空调循环水等管路系统中，蝶阀是占比极高的截断与调节类部件，本次呈现的装配结构，是蝶阀与执行端连接的核心装配段，区别于对夹式蝶阀的薄型结构，该结构自带法兰连接端，可直接与管道法兰通过螺栓组锁紧，无需额外的对夹定位辅件，适配中低压工况下的大口径管路安装需求。从实际工况适配角度看，该结构的法兰端采用多螺栓孔均布设计，孔位分布符合通用管路法兰的安装孔距规范，安装时可直接匹配同压力等级的国标法兰，现场安装无需二次扩孔或改制，连接端的密封面采用平面贴合设计，配合非金属密封垫片即可满足常规水、油品、弱腐蚀性介质的密封要求，避免介质从法兰连接处渗漏。

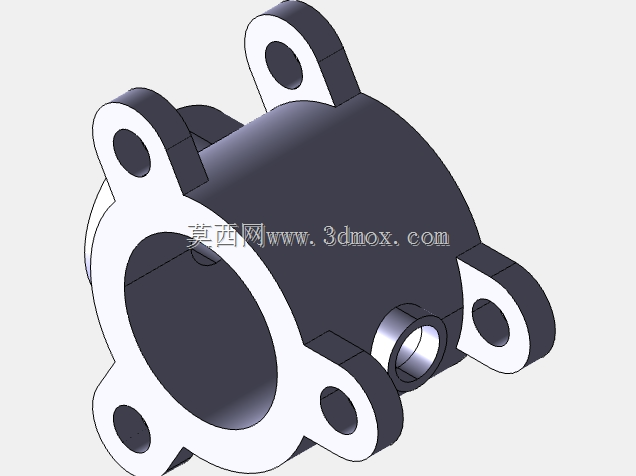

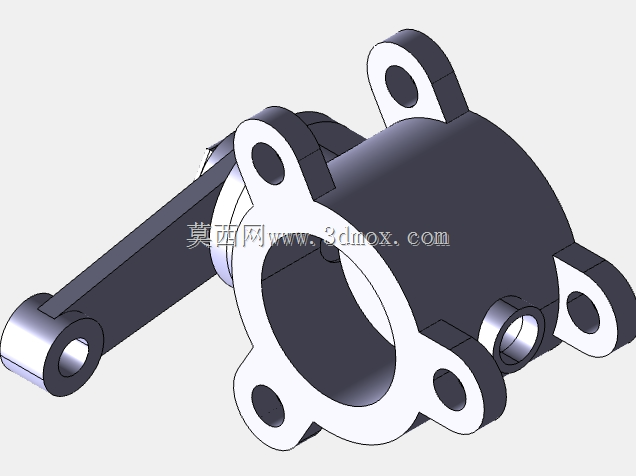

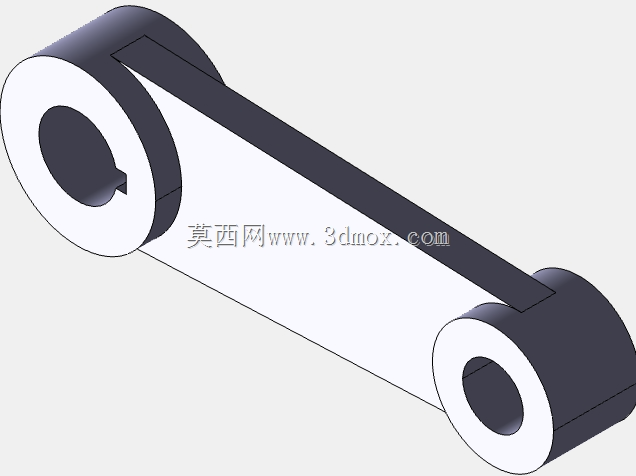

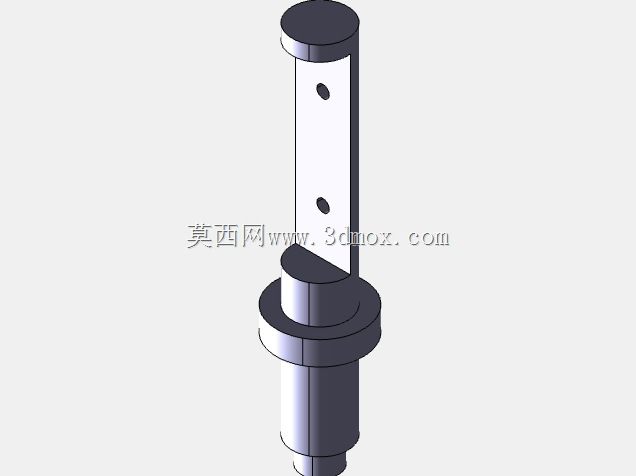

　　结构功能层面，该装配体集成了阀体承载段、阀杆安装位、外置驱动摇臂三个核心部分，阀体的中空流道为直通式结构，流道内部无突出的节流结构，介质流通时的压损远小于同口径的截止阀，适合大流量输送场景下的通断控制；阀杆安装位采用同轴嵌套设计，阀杆穿过阀体侧壁的轴孔与内部阀瓣固定，轴孔位置设置了密封组件安装槽，可填入填料密封或O型密封圈，避免介质从阀杆转动间隙处外泄；外置的摇臂结构与阀杆伸出端刚性连接，摇臂末端设置了销轴连接孔，可对接气动执行器、电动执行器的输出端，也可连接手柄实现手动操作，转动摇臂即可带动阀瓣做90度回转，实现阀门的全开、全关或中间开度调节。

　　设计思路上，该结构优先考虑了装配与维护的便捷性，法兰端的螺栓孔做了沉头处理，螺栓锁紧后头部不会突出法兰端面，避免安装时与管道法兰产生干涉；阀体上的加强筋沿流道周向分布，在不额外增加阀体壁厚的前提下提升了整体结构强度，可承受管路内的水锤冲击，避免长期使用后阀体出现变形开裂；阀杆与轴孔的配合间隙控制在合理范围，既保证阀杆转动灵活无卡滞，又不会因间隙过大导致密封件偏磨，延长密封组件的使用寿命。

　　安装边界方面，该结构的轴向安装尺寸与同压力等级的法兰闸阀接近，替换原有闸阀时无需改动管道的预留安装间距，法兰端面的垂直度公差控制在安装要求范围内，锁紧螺栓时不会出现法兰面偏斜导致的密封失效；摇臂的转动行程范围内无突出的结构遮挡，执行器安装后不会与阀体或相邻管道部件产生运动干涉，摇臂的转动角度与阀瓣开度一一对应，可通过外置的开度指示件直观显示阀门的当前开合状态，方便现场操作人员快速判断管路通断情况。从结构细节看，阀体上的工艺孔均做了封堵设计，避免介质残留或杂质进入阀杆配合间隙，阀瓣与密封座的贴合面采用圆弧过渡，关闭时阀瓣可均匀压紧密封座，不会出现局部压应力过大导致密封件过早损坏的问题，整体结构兼顾了流通效率、密封可靠性与安装维护便利性，适合常规工业管路系统的批量配套使用。
