电源变压器装配用四柱式定位夹具结构

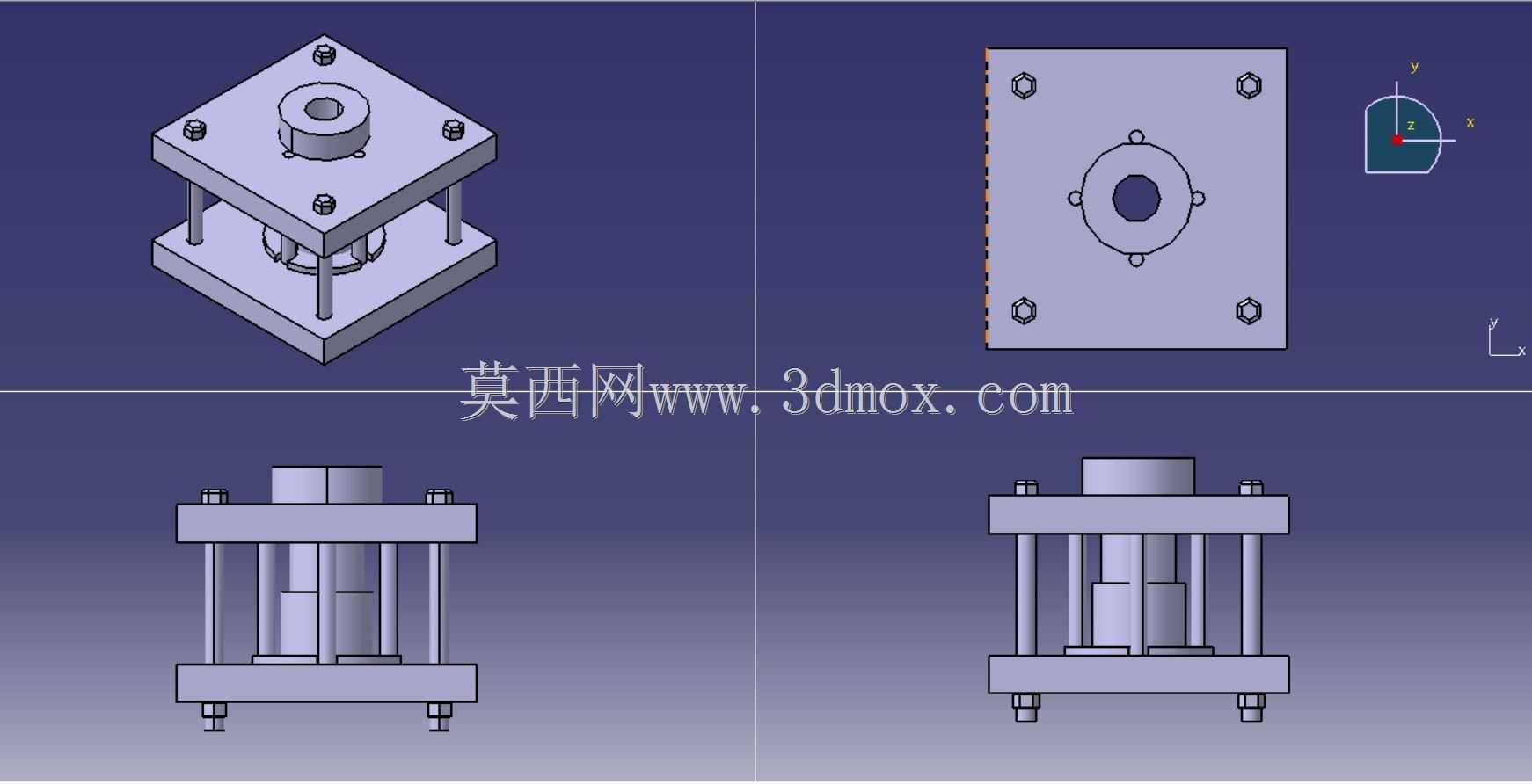

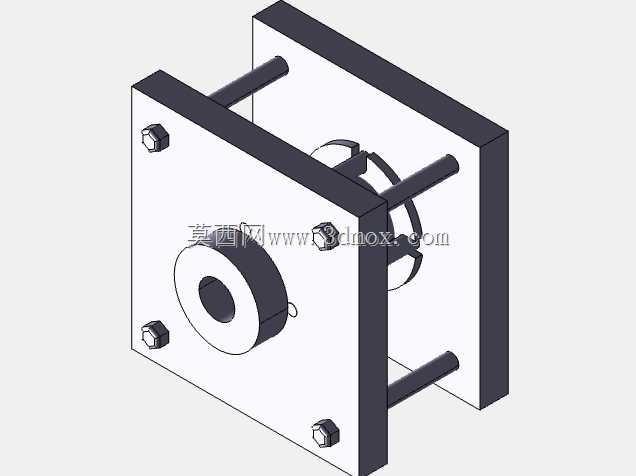

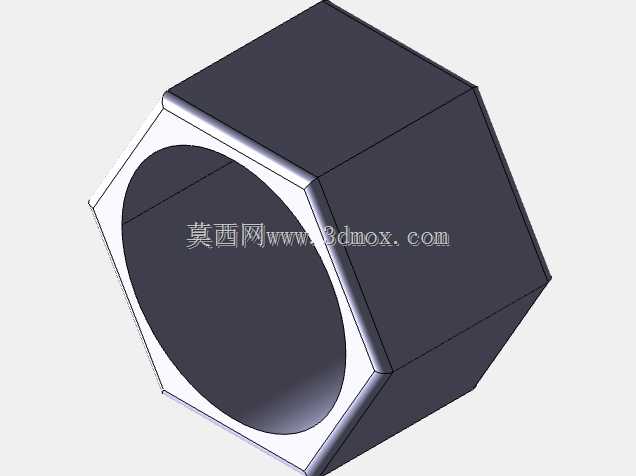

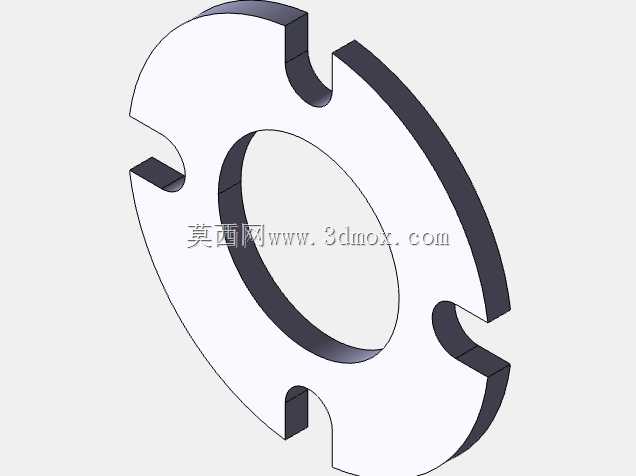

　　在中小功率电源变压器的批量装配、压装及检测工序中，这类四柱式定位夹具是产线工位上的核心辅助构件，主要承担铁芯叠片定位、绕组压装固定、端盖铆接对位的功能，替代传统人工手扶对位的作业方式，能将单工位装配对位偏差控制在0.1mm以内，避免因绕组偏移、铁芯错位导致的变压器空载损耗超标、绝缘层破损等质量问题。从结构设计逻辑来看，整套夹具采用上下双层板式承载结构，四根导向立柱沿承载板四角对称分布，既作为上下模开合的运动导向，也承担压装过程中的侧向抗扭载荷，避免单侧受力导致的板件倾斜。上层压板中心设置的阶梯式定位凸台，可直接嵌入变压器端盖的中心孔位，配合下层承载板表面的四个边角定位销，实现待装配变压器壳体的完全限位，作业时无需额外调整位置，即可保证压装力沿构件中心轴线垂直传递，不会出现偏载压伤绕组绝缘层的问题。

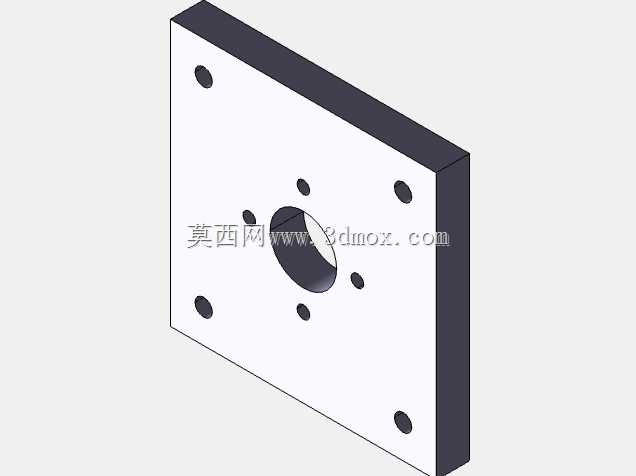

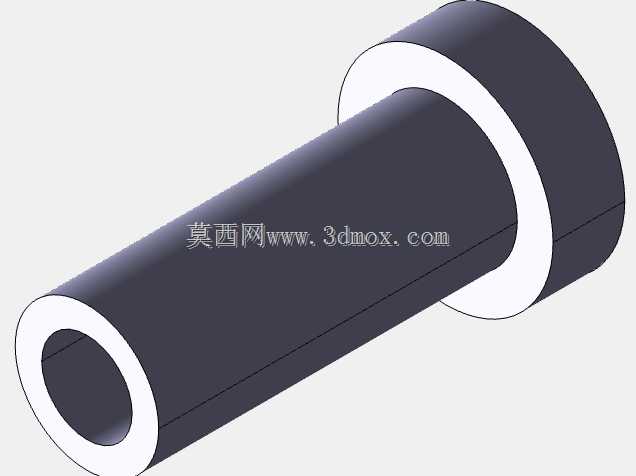

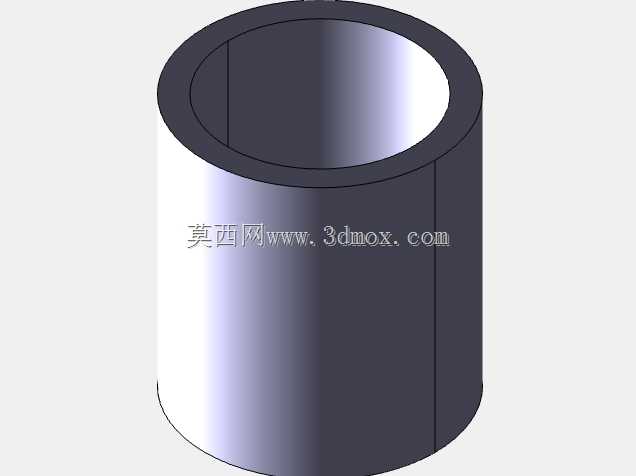

　　从安装边界来看，下层承载板为正方形板式结构，四个角点设置的沉头安装孔可直接固定在常规手动压床、小型气动压装机的工作台上，安装孔位间距适配多数通用压装设备的T型槽间距，无需额外加工过渡转接板即可完成部署。导向立柱与上下板的连接采用过盈配合加端面顶丝锁固的方式，长期承受往复压装载荷也不会出现立柱松动移位的问题，导向段表面做硬化处理，表面粗糙度控制在Ra0.8以下，配合上层压板配套的无油衬套，开合运动顺畅无卡滞，日常维护仅需定期清理立柱表面附着的金属碎屑、绝缘纸残屑即可，无需频繁加注润滑脂，适配电子装配车间洁净度要求较高的作业环境。

　　夹具的中间避让空间做了针对性的尺寸优化，可容纳不同叠厚的E型、EI型电源变压器铁芯及绕组组件，下层承载板中心设置的圆形通孔，既可以作为压装过程中引脚的避让通道，也能在完成压装后通过该孔位向上顶出成品工件，无需人工抠取，提升单工位作业效率。上层压板与下压执行端的连接采用中心螺纹孔适配，可快速更换不同尺寸的压头，适配不同规格端盖的压装需求，无需整套更换夹具，压缩产线换型的调整时间。在实际应用场景中，这类夹具除了用于变压器装配工序，也可适配小型五金件的压铆、塑料壳体的超声焊接定位等工序，只要工件的外形尺寸在夹具的承载边界内，即可通过更换定位销、调整压板行程实现快速适配，结构的通用性较强。

　　设计过程中针对压装受力做了有限元校核，上下承载板采用45号钢调质处理，在承受1吨以内的垂直压装力时，板件最大变形量不超过0.02mm，完全满足电源变压器装配的形位公差要求，四角的导向立柱直径经过优化，在保证抗侧弯强度的前提下，尽可能缩小了夹具整体外形尺寸，减少对工作台面的空间占用，方便在同一台压装设备上并排部署多套夹具，适配多品种小批量的生产模式。整套结构没有复杂的传动构件，所有零件均为常规机械加工件，加工难度低、制造成本可控，出现磨损后可单独更换对应零件，无需整体报废，长期使用的维护成本较低，非常适合电子变压器生产车间的批量作业场景，也可作为实验室小批量样机试制的辅助工装使用。
