汽车用L型安装座槽轮式车轮支撑结构

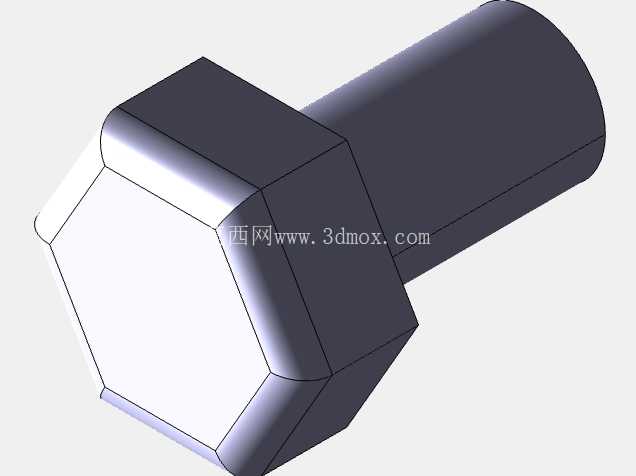

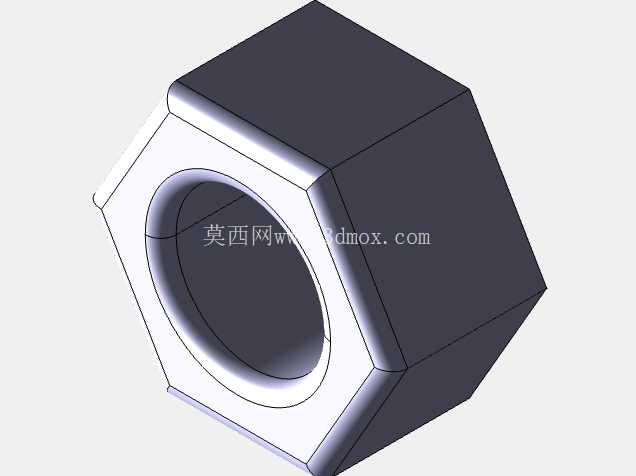

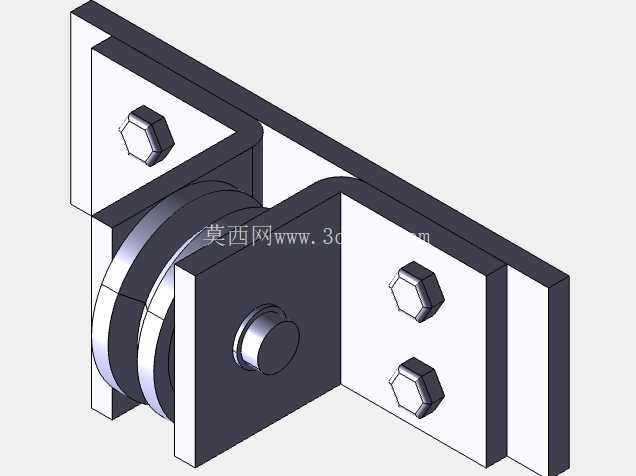

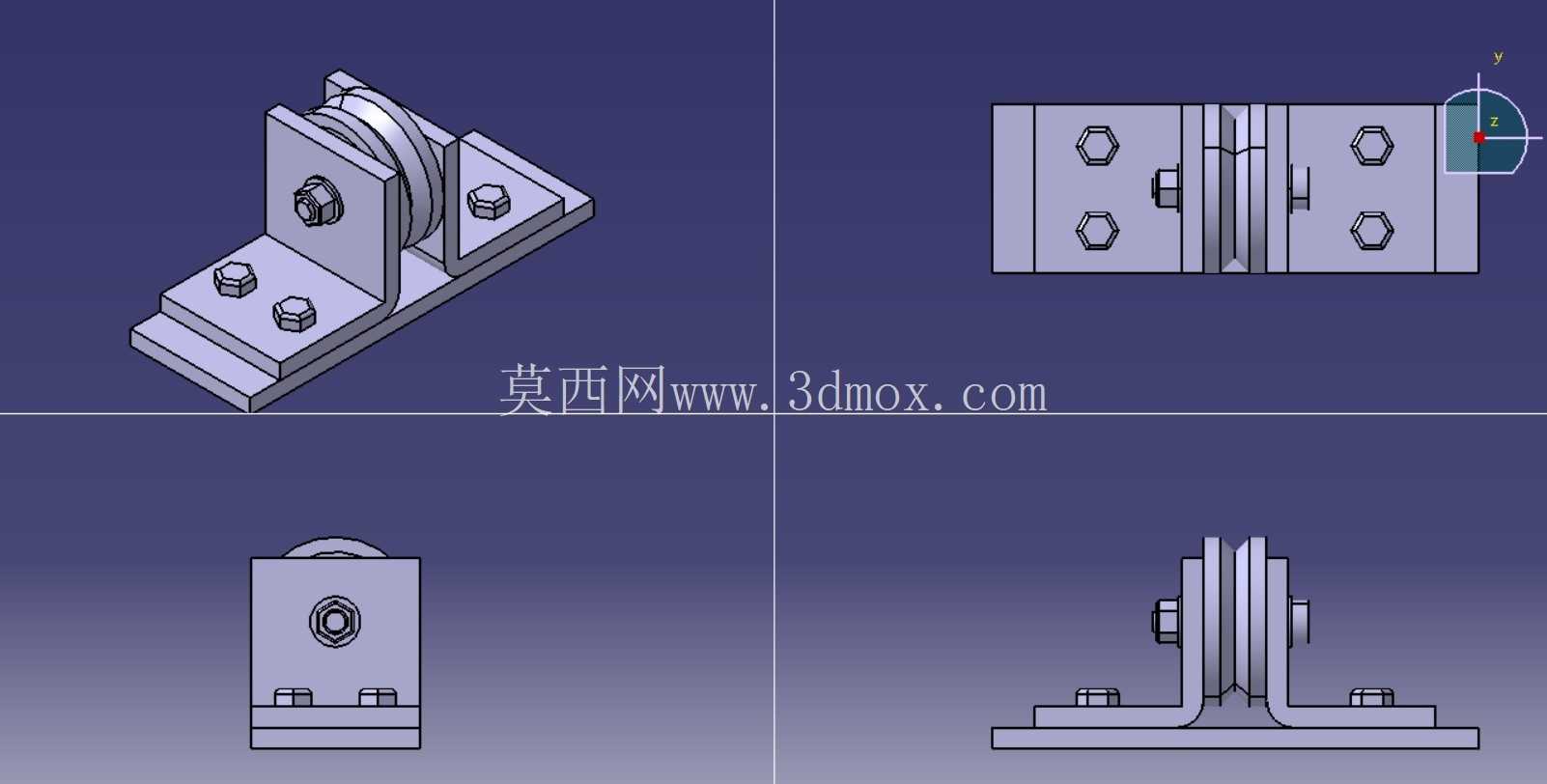

该支撑结构主要面向汽车生产线工装、车辆改装辅助、轮系测试台架等场景设计，核心作用是为车轮类回转部件提供稳定的侧向与竖向支撑，同时保留轮体的回转自由度，避免轮体在装配、检测、静置过程中出现偏移、卡滞或受力变形。从结构组成来看，整套部件分为L型折弯安装底座、中部支撑立板、带轴承的槽型滚轮、六角锁紧螺栓、配套防松螺母五个核心部分，所有金属部件均采用结构钢加工，表面做发黑防锈处理，适配车间多油污、多金属碎屑的作业环境。

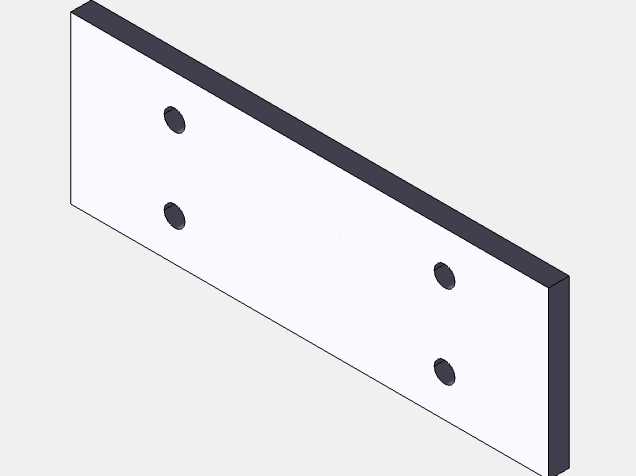

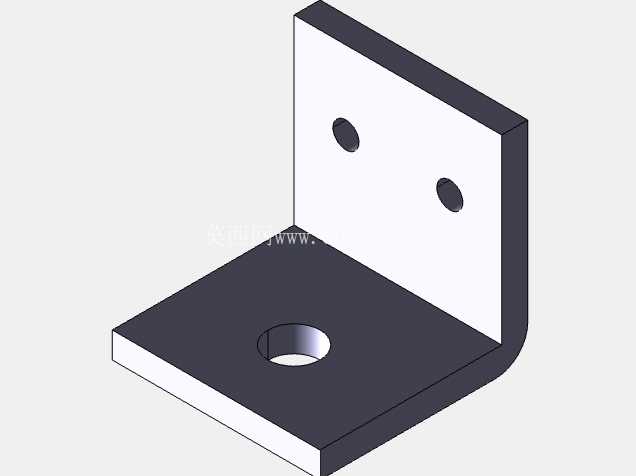

设计阶段优先考虑安装的适配性，L型底座的两个安装面均预留了两个标准六角螺栓过孔，孔位间距按照通用汽车工装台架的T型槽间距设置，既可以直接固定在钢制型材架上，也可以通过压板固定在铸铁平台表面，不需要额外加工转接板，能大幅缩短现场安装的调整周期。中部立板与底座采用焊接加螺栓紧固的双重连接方式，立板与底座的贴合面做了铣平处理，平面度控制在0.05mm以内，避免滚轮安装后出现轴线偏斜，导致轮体转动时出现径向跳动。

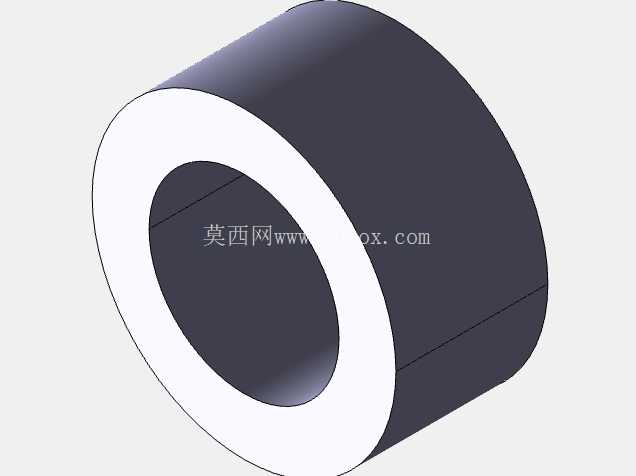

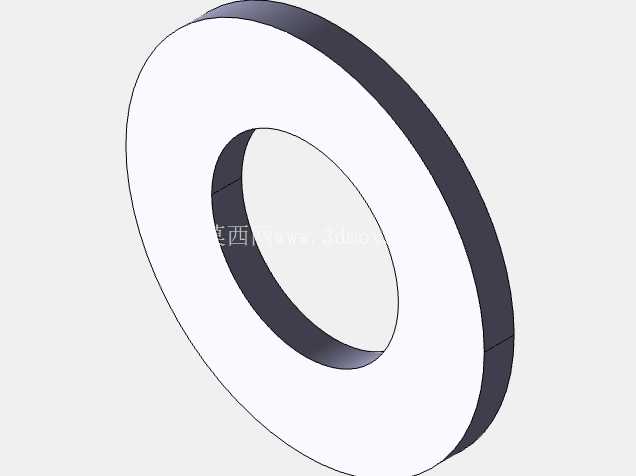

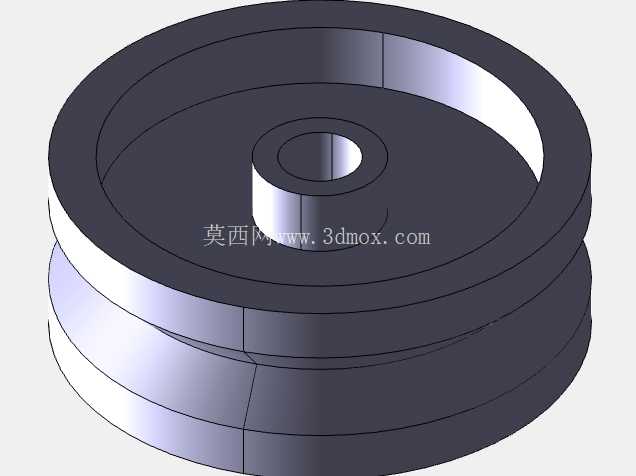

槽型滚轮的型面按照常规乘用车辆车轮的轮缘弧度做了匹配设计，轮槽宽度预留2mm的调整余量，既可以适配标准钢制车轮，也能兼容同尺寸的铝合金车轮，滚轮内部镶嵌了深沟球轴承，内孔与支撑轴采用过渡配合，轴端通过六角螺母加止动垫圈锁紧，长时间承受径向载荷时不会出现轴窜动。滚轮两侧的立板间距比滚轮厚度大0.2mm，既不会夹死滚轮导致转动阻力过大，也能避免滚轮出现轴向窜动，支撑过程中轮体的回转阻力控制在5N以内，不会影响轮体的正常转动测试。

从安装边界来看，整套支撑结构的总高度控制在120mm，底座横向长度150mm，纵向宽度80mm，安装时只需要保证支撑面与轮体轴线的平行度误差不超过0.1mm/m，就可以实现稳定支撑，不需要复杂的调试工序。实际应用中，该结构既可以单组使用，作为单侧车轮的辅助支撑，也可以两组对称布置，配合底部滑轨调整间距，适配不同轮距的车型，在汽车总装线的底盘预装工位、车轮动平衡测试的辅助定位、改装车辆的车轮固定等场景都能直接套用。

结构设计上刻意规避了复杂的异形加工件，所有板材均采用标准厚度的钢板切割折弯而成，紧固件全部采用国标标准件，后期维护时只需要更换磨损的轴承或者滚轮即可，不需要整体更换整套支撑件，维护成本仅为定制铸造成型支撑件的三分之一。受力校核阶段按照单轮最大支撑载荷500kg做了静力学仿真，底座折弯处的最大应力为120MPa，远低于结构钢的屈服强度，长期满载荷使用不会出现塑性变形，立板与滚轮轴的连接位置做了局部加厚处理，避免轮体受到侧向冲击时出现立板变形。

不同于常规的固定式车轮托架，该结构保留了轮体的回转能力，在需要转动车轮调整螺栓安装位置、检测轮端跳动量的场景下，不需要额外吊装轮体就可以直接操作，能有效降低作业人员的劳动强度。滚轮的轮槽表面做了淬火处理，硬度达到HRC45-50，长期与金属轮缘接触也不会出现明显的磨痕，使用寿命可以达到3年以上，适合在高频次作业的生产线上长期使用。
