减压阀用孔板铰接式锁止构件结构设计

　　在工业流体管路系统的减压阀配套组件中，这类带铰接孔的异形锁止构件，主要承担减压阀调压状态的位置锁定、手动操作的力传递功能，常见于中小通径的直接作用式减压阀、气动调压阀的手动调节端，适配压缩空气、低压清水、惰性气体等常规流体工况的管路调压场景，在轻工生产线气动回路、建筑供水支管调压、小型化工装置气源处理单元中都有广泛应用。该构件的核心功能是通过自身的摆动动作，卡合减压阀调压螺杆的定位齿槽，避免设备运行过程中因管路振动、压力波动导致调压螺杆自行转动，造成输出压力偏移设定值，同时在手动调压时作为操作受力件，传递操作人员的扳动力矩，带动调压机构完成压力设定调整。

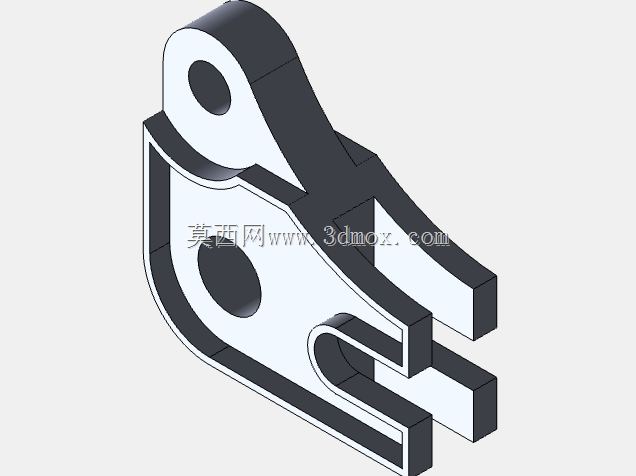

　　从结构设计逻辑来看，构件上端的通孔为铰接安装孔，用于穿装铰接销轴，将整个构件固定在减压阀的阀盖侧部安装凸台上，孔位与安装面的垂直度公差控制在0.02mm以内，避免铰接后出现卡滞、摆动不畅的问题；构件中部的大尺寸通孔为减重孔，在保证构件整体结构强度的前提下，降低零件自身重量，减少铰接销轴的径向载荷，同时避免零件在长期户外工况下出现积水积尘的问题；下端的分叉式卡槽结构为锁止工作端，卡槽的开口尺寸与调压螺杆的定位齿槽宽度匹配，卡合面做了15°的导向倒角，方便摆动过程中顺利卡入齿槽，卡槽的深度设计为齿高的1.2倍，保证锁止状态下不会因振动脱出。

　　构件的整体外形采用等壁厚的冲压折弯加局部铣削成型思路，主体板材厚度根据适配减压阀的通径不同，常规DN15-DN25通径的减压阀配套该构件厚度为3mm，材质选用304不锈钢冲压成型后做表面钝化处理，兼顾结构强度与防锈性能；铰接孔内可加装铜质衬套，减少长期摆动带来的销轴磨损，延长构件的使用寿命。从安装边界来看，构件铰接后绕销轴的摆动角度范围为0-27°，摆动过程中最大外轮廓距离铰接中心的径向尺寸为42mm，安装时需要保证阀盖侧部预留的安装空间半径不小于45mm，避免摆动过程中与阀盖其他凸起结构、外接管路接头发生干涉；构件下端锁止端的工作行程为8mm，对应调压螺杆的齿距设计，保证单次扳动可以跳过一个定位齿，实现压力档位的精准调节。

　　在实际工况验证中，该构件的锁止可靠性需要满足10000次以上的扳动循环无明显变形，锁止状态下承受15N·m的反向力矩不会出现脱齿问题，铰接部位的摆动阻力不大于0.5N·m，保证手动操作的顺畅性；针对低温工况使用的场景，可将材质更换为6061铝合金做硬质阳极氧化处理，降低低温下的零件脆性，同时减轻整体重量。在三维建模过程中，这类异形钣金类阀用构件需要重点关注折弯处的圆角过渡、孔位与安装面的形位公差标注，以及锁止卡槽与调压螺杆齿形的配合间隙，间隙控制在0.1-0.2mm之间，既保证卡合顺畅，又避免间隙过大导致锁止后出现调压螺杆窜动的问题；同时建模时需要预留铰接衬套的安装空间，衬套与铰接孔采用H7/p6的过盈配合，与铰接销轴采用H8/f7的间隙配合，保证铰接转动的灵活性。
