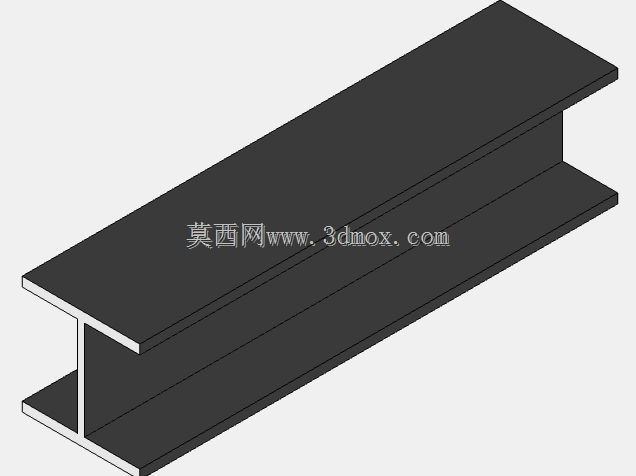

标准热轧H型钢承重构件三维结构

　　在厂房钢结构主框架搭建、大跨度场馆屋面承重体系布设、工业设备重载支撑基座制作、桥梁临时承重结构搭设等场景中，H型钢都是应用占比极高的结构型材，其截面力学性能的合理性直接决定整套结构的承载冗余与服役寿命。做这类型材的三维建模时，首先要跳出“只是画个工字形拉伸体”的认知误区，很多新手建模时容易忽略翼缘与腹板交接处的圆角过渡、翼缘外侧的自然斜度、轧制公差带来的尺寸偏差，导致建好的模型导入装配体后，和配套的连接板、高强螺栓、加劲肋出现干涉，到现场安装时才发现孔位对不上、拼接面贴合不严的问题。

　　从实际工程使用的角度看，H型钢的截面设计完全贴合受弯构件的力学分布逻辑：上下翼缘承担截面受弯时的拉压应力，中间腹板承担剪切应力，相比传统的工字钢、槽钢拼接构件，同等截面重量下H型钢的截面模量更高，翼缘内外侧平行的结构也让后续的螺栓连接、焊接拼接、构件开孔作业更便捷，不需要额外做斜度适配的加工。建模时要先明确对应型号的截面参数边界，比如不同规格H型钢的翼缘宽度、腹板高度、翼缘厚度、腹板厚度都有明确的系列标准，同时要预留安装拼接的操作空间：常规的H型钢对接时，需要在腹板位置预留螺栓安装的扳手操作间隙，翼缘拼接板的尺寸要匹配螺栓排布的边距、端距要求，不能只按型材的公称尺寸做实体拉伸，忽略后续装配的干涉问题。

　　很多结构设计人员在做设备基座的H型钢选型建模时，容易犯的错误是只验算构件的静载强度，忽略动载下的腹板失稳问题，比如在破碎机、振动筛这类持续产生振动载荷的设备支撑结构中，H型钢的腹板位置需要按照载荷分布加设横向加劲肋，建模时就要把加劲肋的焊接位置、焊缝预留间隙、和设备底座安装孔的对位关系提前整合到模型里，避免后续出工程图时出现尺寸链冲突。还有在做门式刚架的梁柱节点建模时，H型钢的翼缘坡口角度、腹板连接的高强螺栓排布间距，都要和实际加工工艺匹配，比如翼缘焊接的坡口如果在模型里没留对角度，车间下料切割时就会出现焊缝熔深不足的问题，直接影响节点的抗震性能。

　　另外在做管线支吊架、电缆桥架支撑这类轻型H型钢应用场景的建模时，要注意H型钢的安装方向，很多新手会把强轴和弱轴搞反，导致构件的实际承载能力远低于设计值，比如沿弱轴方向受弯的H型钢，其挠度变形量会是强轴受弯的数倍，建模时就要结合受力方向调整构件的装配姿态，同时预留管线安装的固定孔位，孔位的边缘到型钢翼缘、腹板的距离要满足钻孔加工的最小边距要求，避免加工时出现孔边开裂的问题。还有在做装配式钢结构的预制构件建模时，H型钢的端部铣平尺寸、连接板的定位公差、现场安装的吊装孔位置，都要在模型里准确体现，因为预制构件的加工精度直接决定现场安装的效率，一旦模型尺寸出现偏差，现场吊装时就会出现构件无法对位的情况，需要返工切割调整，大幅增加施工成本。

　　从建模的细节处理来说，H型钢的端部如果是和其他构件焊接连接，要在模型里预留焊接收缩的余量，尤其是长尺寸的H型钢构件，焊接后的变形量会直接影响整体结构的安装精度，建模时就要结合焊接工艺给出对应的反变形量参考。如果是采用螺栓拼接的节点，要注意螺栓孔的孔径比螺栓公称直径大1.5-2mm，这个间隙在模型里要准确体现，不要把孔和螺栓做成完全贴合的状态，不符合实际安装的公差要求。还有H型钢表面的除锈、涂装厚度虽然在三维实体模型里不需要体现，但在做装配间隙验算时，要考虑涂装层的厚度对拼接面贴合度的影响，尤其是采用摩擦型高强螺栓连接的节点，拼接面的摩擦面处理要求对应的间隙预留，也要在模型的尺寸链里考虑进去，避免实际安装时螺栓预紧力达不到设计要求。
