M20规格加长螺纹带肩T型螺栓结构

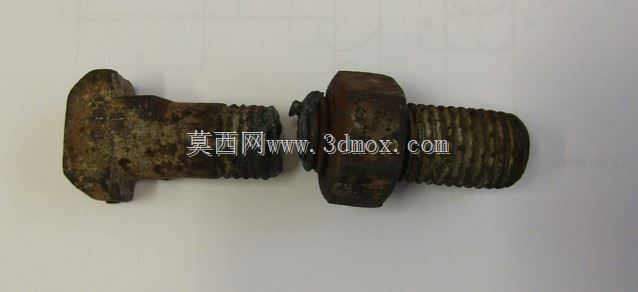

　　这款T型螺栓的设计初衷，是解决重型工业装备连接部位反复出现的螺栓断裂失效问题，在矿山破碎设备、重型锻压机床、大型起重机械的导轨与机架连接、模具装夹定位、重型钢结构拼接场景中，普通标准T型螺栓常因螺纹啮合长度不足、颈部应力集中，在交变重载、冲击载荷作用下发生颈部断裂、螺纹滑牙故障，导致设备非计划停机，带来高额的运维损失。

　　从结构设计逻辑来看，这款螺栓在DIN188标准T型螺栓的基础上做了针对性优化，首先调整了螺纹段长度，相比同规格标准件增加了有效啮合长度，能够适配厚度更大的被连接件，同时保证螺纹旋合后有足够的承载牙数，避免因啮合不足导致的螺纹剪切失效；其次在螺栓头部与杆部衔接的颈部位置做了锐边肩台结构设计，替代了标准件的圆弧过渡结构，这个设计并非随意改动，而是针对过往失效案例中颈部应力集中导致断裂的问题，通过肩台结构分散应力传递路径，让螺栓在承受横向剪切载荷、轴向拉伸载荷的复合作用时，应力不会集中在颈部的单一截面上，同时锐边肩台能够与T型槽的定位端面紧密贴合，在安装时起到精准的轴向定位作用，避免螺栓拧紧后出现偏斜，导致附加弯曲应力。

　　性能等级设定为8.8级，适配的加工材料可选用C45优质碳素结构钢，或是42CrMo铬钼合金结构钢，前者经过调质处理后可满足常规重载场景的强度需求，后者适合在低温、强冲击、持续交变载荷的极端工况下使用，两种材料的热处理工艺都已经过成熟验证，能够稳定达到8.8级螺栓的抗拉强度、屈服强度要求，保证连接的可靠性。

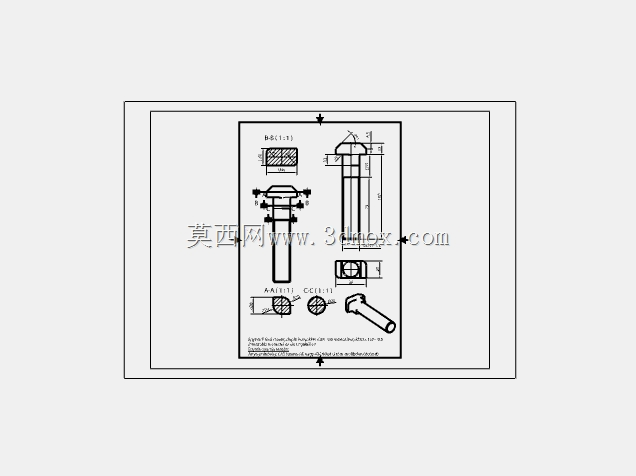

　　尺寸参数上，螺栓公称直径为M20，螺杆总长度为100mm，加长后的螺纹段能够覆盖更多的安装厚度场景，头部尺寸适配标准宽度的T型槽，安装时可直接从T型槽的端口滑入，也可从槽体的任意开口位置卡入，肩台的外径尺寸略大于杆部直径，安装后肩台端面与被连接件表面完全贴合，既能够承受更大的压紧力，也能防止螺栓在槽内发生转动，不需要额外的防转结构即可完成拧紧作业。

　　在实际选型应用时，需要注意安装边界的匹配：首先确认被连接件的T型槽宽度与螺栓头部尺寸适配，避免头部无法卡入槽内或是间隙过大导致定位偏移；其次核算被连接件的总厚度，保证螺栓拧紧后螺纹露出螺母2-3牙，既不能因为螺纹长度不足导致啮合牙数不够，也不能因为螺杆过长导致螺纹末端顶到槽底影响压紧效果；另外在承受强冲击载荷的场景下，建议搭配弹簧垫圈或是自锁螺母使用，进一步提升防松性能，避免长时间运行后螺栓出现松动。

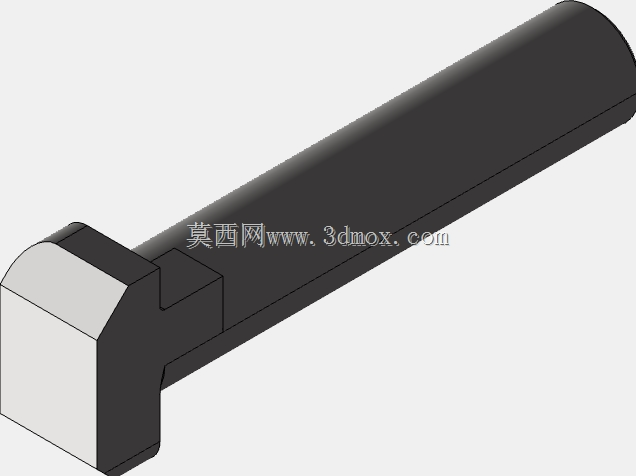

　　这款螺栓的建模过程完全按照实际加工工艺逻辑搭建，头部的锻造拔模斜度、肩台的锐边处理、螺纹段的牙型参数都与实际加工要求一致，没有做简化处理，可直接用于设备的装配仿真、干涉检查，也可用于加工工艺的编制验证，在做重型设备的连接结构设计时，可直接调用该模型进行整体装配，不需要重新绘制标准件，能够提升结构设计的效率，同时避免因标准件选型错误导致的装配干涉、强度不足问题。在重型钢结构的拼接场景中，这款带肩加长螺纹T型螺栓还能够替代传统的焊接连接方式，实现构件的可拆卸装配，方便设备的后期维护与部件更换，不需要在现场进行焊接作业，降低安装的难度与成本，同时连接强度能够达到与焊接相当的承载能力，适合在需要频繁拆装调整的工装夹具、大型试验设备的连接部位使用。
