特斯拉Model3驱动单元高压连接器板

　　车载高压连接部件在新能源三电系统中承担着动力传输的核心衔接作用，这款适配特斯拉Model3驱动单元的高压连接器板，是驱动电机与高压配电回路之间的关键结构件，直接决定了动力输出回路的连接可靠性与防护性能。从实车装配场景来看，该部件安装在驱动单元壳体的外侧接口位置，一侧对接驱动单元内部的高压进线端，另一侧衔接整车高压线束的插接端，需要同时满足高压绝缘、密封防泼溅、抗振动冲击、定位精准等多重工程要求。

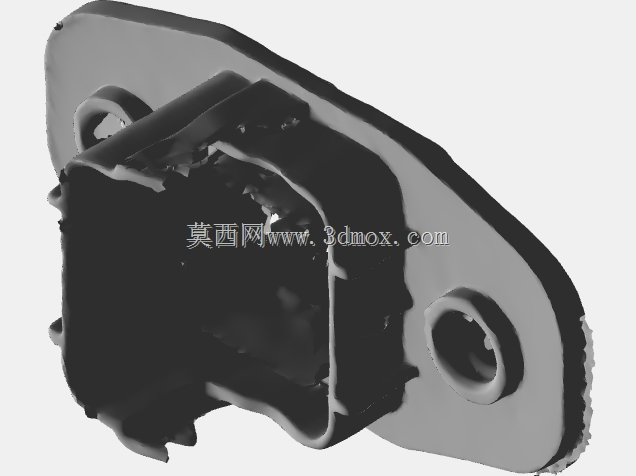

　　从结构设计逻辑来看，该接板采用带安装耳的一体化基座结构，两个对称布置的带衬套安装孔是核心的安装定位基准，孔位的同轴度、安装面的平面度公差直接决定了装配后的密封贴合效果，实际装配时通过螺栓穿过安装孔将接板压紧在驱动单元壳体的配合面上，配合面处需加装密封胶圈来满足IP67级的防护要求，避免行车过程中泥水、灰尘进入驱动单元内部造成高压短路风险。接板中部的插接腔体采用多道限位筋结构，一方面用于和公端插接件形成精准的卡扣锁止，防止车辆行驶过程中振动导致接插件松脱，另一方面腔体内部的隔筋结构用于区分不同极柱的安装空间，保证高压正负极之间的爬电距离满足车载高压部件的安全规范，避免高压拉弧风险。

　　在实际功能层面，该接板不承担导电功能，核心作用是为高压极柱提供固定载体、为插接件提供导向定位、为驱动单元接口提供密封防护，同时承担接插部位的结构强度支撑。不同于低压信号接插件的结构设计，高压连接器板的壁厚设计经过多轮振动仿真验证，基座主体壁厚均匀，既避免注塑成型过程中出现缩痕、翘曲等成型缺陷，也能在车辆全生命周期内承受路面带来的随机振动冲击，不会出现基座开裂的问题。接板边缘的轮廓完全贴合驱动单元壳体的安装面弧度，不存在装配干涉的冗余结构，所有边角位置都做了圆角过渡处理，避免装配过程中割伤高压线束的绝缘层，也减少应力集中带来的结构失效风险。

　　从安装边界来看，两个安装孔的中心距是该部件的核心安装尺寸，接板整体外轮廓不会超出驱动单元壳体的安装边界，不会和周边的悬架部件、高压线束、冷却管路产生运动干涉；插接腔体的开口方向垂直于安装面，公端插件的插拔行程控制在合理范围内，方便整车装配线上的工人快速完成接插操作，也便于后期售后维修时的部件拆装。接板的材质选用耐高低温、耐高压绝缘的工程塑料，能够适应-40℃到125℃的车载工作温度范围，即使在驱动单元长时间高负荷工作带来的高温环境下，也不会出现材质变形、绝缘性能下降的问题。

　　在三维逆向建模过程中，这类扫描得到的实体模型能够完整还原实物的所有结构细节，包括安装孔内的衬套限位台阶、腔体内的导向筋位、密封面的凹槽结构，能够为后续的国产化替代开发、维修件仿制、结构性能仿真提供精准的数模基础，结构工程师可以基于该数模开展模具设计、公差分析、装配干涉检查等工作，不需要再对实物进行反复测绘，大幅缩短相关零部件的开发周期。需要注意的是，这类高压连接部件的结构尺寸精度要求较高，尤其是安装孔位、密封面、插接腔体的尺寸公差需要严格控制，否则会出现装配后密封失效、接插件无法锁止、高压极柱对位偏差等问题，直接影响整车的高压安全性能。
