Catia曲面扫描练习用随机曲面造型

　　这款曲面造型的设计初衷，是面向三维建模学习者掌握Catia V5曲面模块中扫描命令的操作逻辑，很多刚接触高阶曲面建模的工程师，在处理多引导线、多截面的扫描特征时，经常会遇到曲面扭曲、边界不连续、曲率无法顺滑过渡的问题，这类无明确工业产品硬约束的随机曲面，刚好可以作为练习载体，不用受实际产品的装配公差、安装接口限制，能把注意力完全放在扫描命令的参数调整、截面线与引导线的约束关系、曲面连续性控制这些核心操作上。

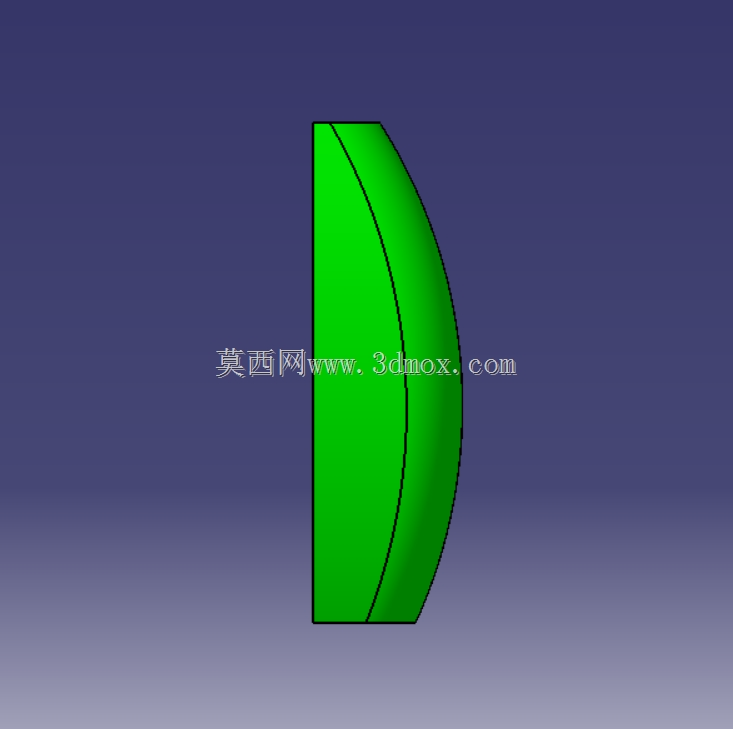

　　从实际建模练习的角度看，这个曲面的轮廓走向没有规则的几何规律，边缘的曲率变化是渐变的，不存在尖锐的直角或者突变的折角，刚好对应实际工业设计中很多流线型外覆盖件的曲面特征，比如小型设备的外壳曲面、交通工具的局部外覆盖面、流体通道的过渡曲面，这类曲面在建模时最考验扫描命令的使用技巧，需要根据曲面的走向合理布置引导线的数量，调整截面在扫描路径上的角度变化，避免出现曲面自交、局部褶皱的问题。

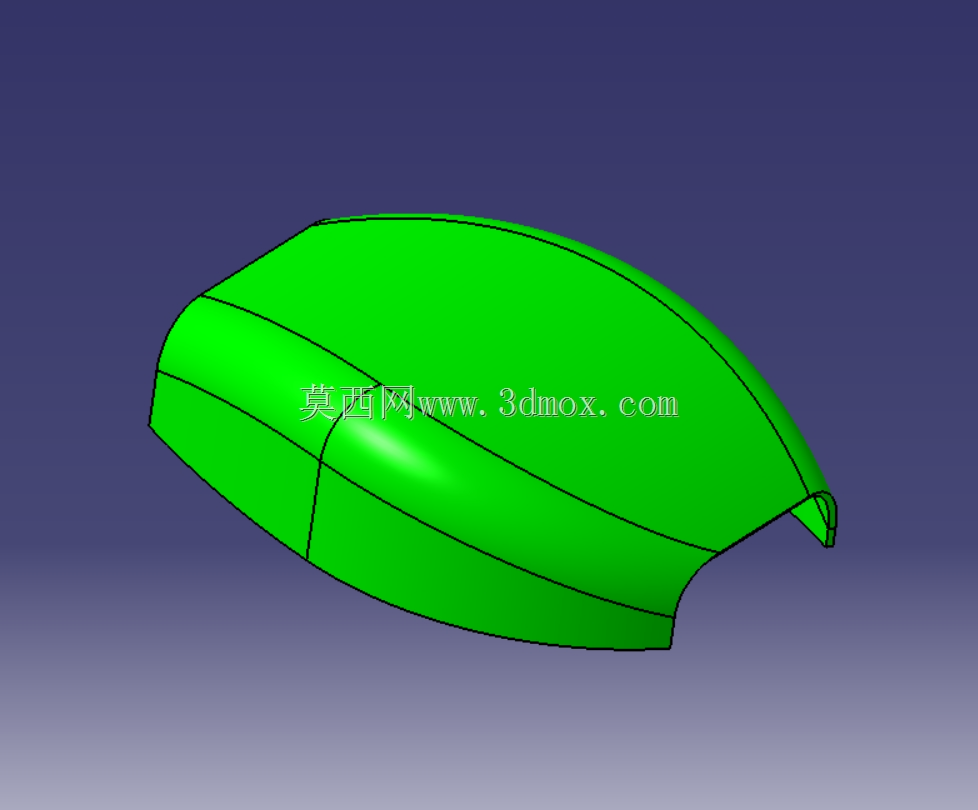

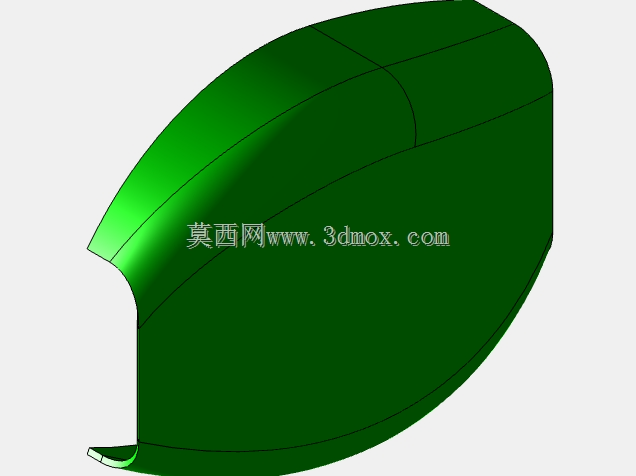

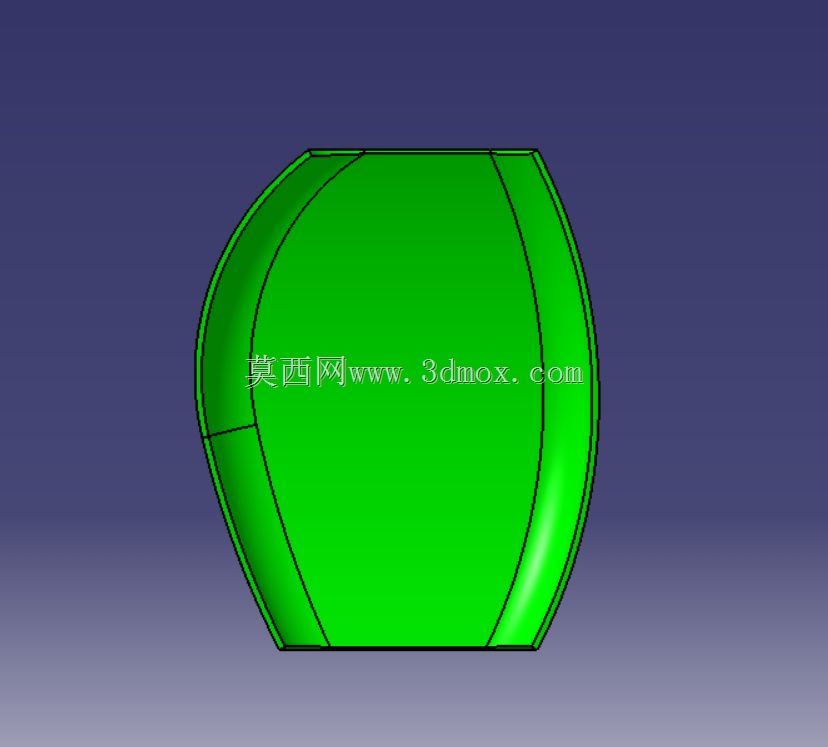

　　在建模思路上，做这类扫描曲面练习时，首先要梳理清楚曲面的边界约束，先搭建好整体的骨架线，也就是扫描的路径线和引导线，线框的质量直接决定最终生成曲面的质量，很多新手做扫描曲面出问题，根源都在前期线框搭建时没有做好曲率连续，线的拐点位置G1连续都没达到，生成的曲面自然会出现棱线或者凹陷。这个练习模型的曲面分块逻辑也很有参考价值，整个曲面被分割成了几个连续的曲面片，对应实际建模中复杂曲面拆面的思路，遇到大曲率变化的位置，不要强行用单张曲面去覆盖，而是拆成多个曲率过渡平缓的曲面片，再通过倒角或者桥接命令把曲面拼接起来，保证整体曲面的G2连续，这样后续做加厚、抽壳等实体化操作时才不会出现壁厚不均、特征失败的问题。

　　从外形尺寸和安装边界的练习角度来说，虽然这是练习用的曲面模型，但在练习过程中可以自行给它赋予实际的边界约束，比如假设这个曲面是某个减压阀的外罩曲面，就可以在曲面边缘预留出和阀体配合的安装止口位置，练习在曲面基础上做安装边、连接孔、定位凸台这些结构的建模，把纯曲面练习和实际产品结构设计结合起来，避免练完命令还是不会做实际产品。很多工程师学曲面命令时容易陷入误区，一味追求做花哨的异形曲面，忽略了曲面最终是要服务于实体结构、服务于产品装配的，这个练习模型的开放边缘设计，刚好可以让练习者自行拓展后续的结构设计，比如在曲面的末端做翻边结构，练习曲面和实体特征的混合建模，掌握曲面加厚时不同壁厚参数对曲面质量的要求，理解当曲面曲率半径小于加厚壁厚时会出现特征失败的底层逻辑。

　　在行业应用场景中，这类扫描曲面的建模能力是很多行业都需要的，比如阀门行业的减压阀外罩、流体通道的过渡曲面，需要保证曲面顺滑没有凸起凹陷，避免流体在通道内形成紊流；汽车行业的外覆盖件、内饰件曲面，需要保证曲面的光影顺滑，没有视觉上的凹凸缺陷；通用机械的设备外壳、护罩曲面，既要满足流线型的外观需求，也要满足钣金冲压或者注塑成型的工艺要求，这些产品的曲面建模核心逻辑，都和这个练习模型覆盖的扫描命令操作、曲面连续性控制、拆面思路是一致的。通过这类随机曲面的反复练习，能快速建立对曲面曲率的感知，拿到实际产品的曲面需求时，能快速判断该用什么命令搭建线框，怎么拆分曲面片，怎么调整参数保证曲面质量，而不是对着命令菜单挨个试错，浪费建模时间。

　　实际做这类曲面练习时，还要注意结合后续的工艺要求调整曲面参数，比如如果是做注塑件的曲面，要保证曲面的拔模角度统一，避免出现倒扣结构；如果是做钣金件的曲面，要控制曲面的最小弯曲半径大于板材的最小折弯半径，避免加工时出现开裂。这个练习模型没有预设这些工艺约束，刚好可以让练习者根据自己想模拟的行业场景自行添加约束，把命令练习和工艺知识结合起来，比照着现成的模型一步步复刻收获要大得多。很多时候建模效率的差距，就在于对命令底层逻辑的理解程度，同样是用扫描命令，理解了截面和引导线的约束关系，知道什么时候用参考曲面控制截面方向，什么时候用脊线控制扫描走向，就能一次生成符合要求的曲面，而不是反复调整参数还是出现扭曲变形。
