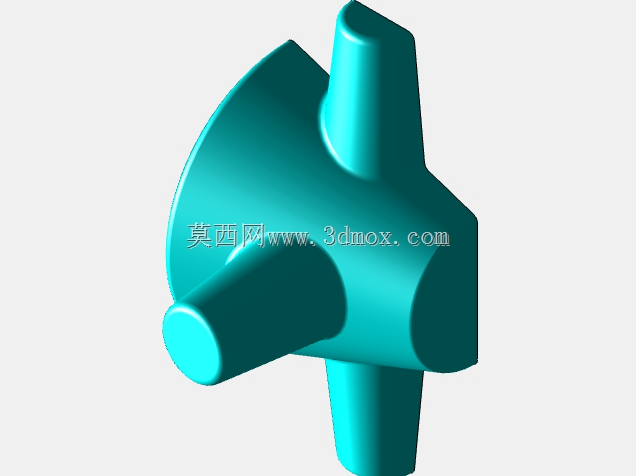

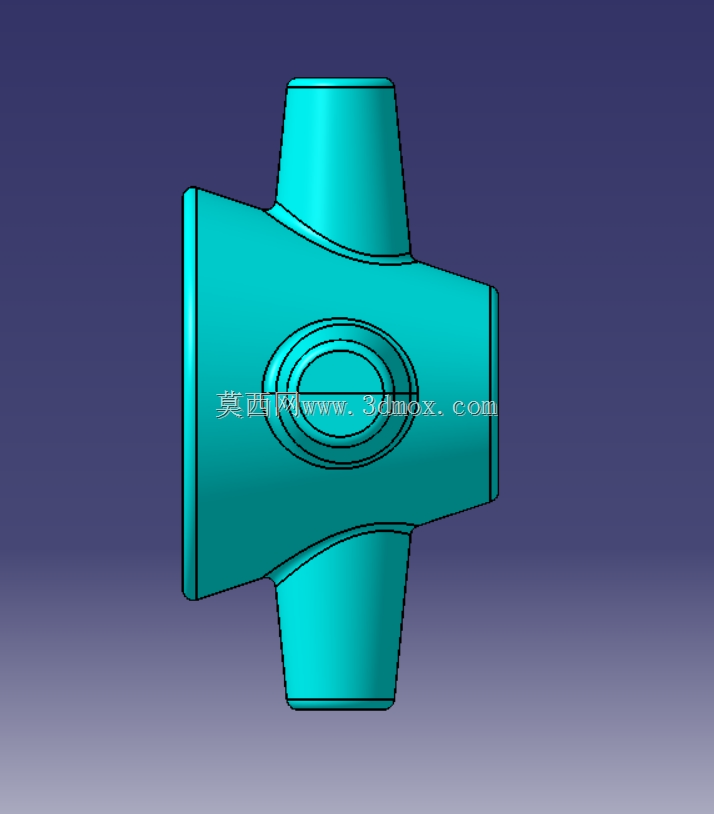

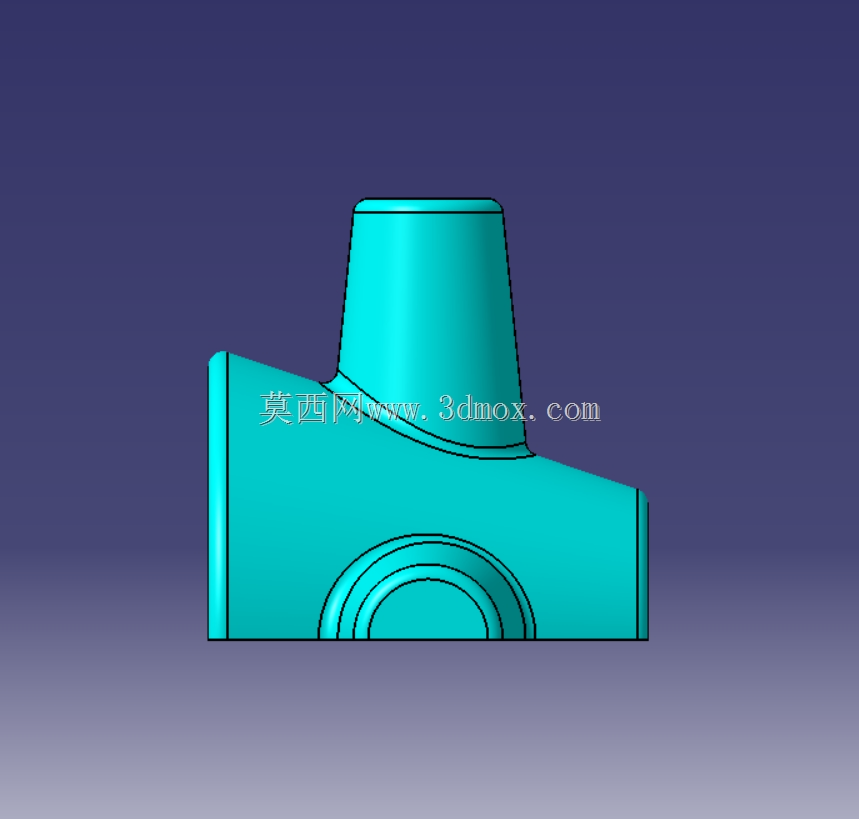

减压阀类曲面练习结构造型

　　在流体管路系统的调压环节中，减压阀的结构合理性直接决定下游管路的压力稳定性，这类曲面结构的阀体练习，核心是还原阀体在流体转向、接口衔接处的曲面过渡逻辑，避免直角结构带来的应力集中与流阻突变。日常做这类曲面建模练习时，首先要考虑的是不同通径接口的安装边界，三个方向的外伸接口分别对应不同的管路对接需求，顶部的柱状结构是调压组件的安装位，需要预留足够的轴向空间来容纳弹簧、膜片等调压核心零件，接口处的圆弧过渡不是单纯的外观修饰，而是要匹配流体在腔体内的转向路径，减少紊流产生的概率。

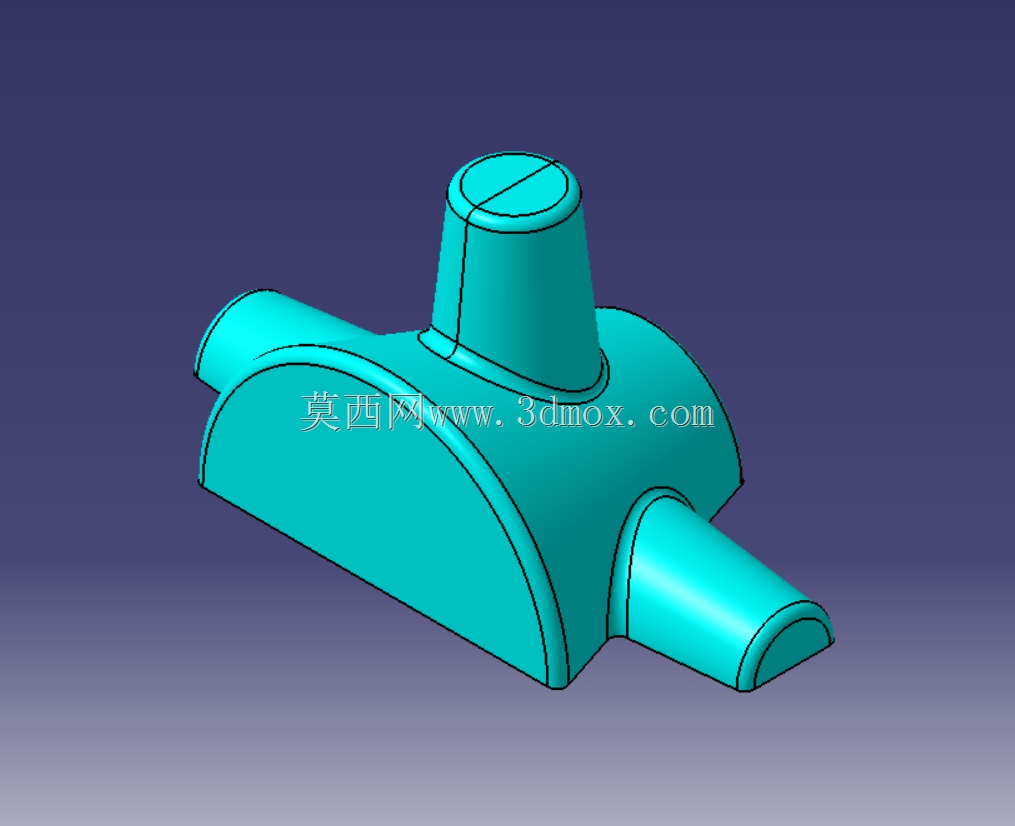

　　从结构设计的角度看，这类半圆弧底面的阀体造型，通常适配贴壁安装的场景，底部的平面弧面过渡可以让阀体更好地贴合安装基座的弧面或平面，减少安装时的额外支撑结构，三个外伸接口的同轴度、与主体腔体的垂直度是建模时需要重点控制的形位公差，哪怕是练习模型，也要遵循实际生产中的公差要求，否则后续导入工程图时会出现装配干涉的问题。实际工业场景里，这类多通口的减压阀常应用在小型气动回路、低压流体输送系统中，不同方向的接口可以减少管路弯头的使用，降低整个回路的泄漏点，曲面过渡的壁厚要保持均匀，避免注塑或铸造过程中出现缩痕、气孔等缺陷，主体腔体的容积要匹配额定流量下的压力缓冲需求，不能为了外观曲面随意压缩腔体内部空间。

　　建模过程中，曲面拆分的思路要优先匹配加工工艺，主体的半圆柱面、顶部的调压安装柱、两侧的接口柱面，要分别做曲面缝合后再做圆角过渡，圆角半径的选择要兼顾流体流动性与结构强度，过小的圆角会在压力波动时产生应力集中，过大的圆角则会增加阀体的整体尺寸，挤占周边管路的安装空间。安装边界方面，要提前核算三个接口的中心距，确保与周边管路接头对接时不会出现空间干涉，顶部调压结构的外伸高度要预留出手轮或调节螺钉的操作空间，不能让调节部位被周边的设备构件挡住，底部的安装贴合面要设置合理的安装孔位预留区，哪怕是练习模型也要考虑实际安装时的固定逻辑，不能做出无法落地固定的悬空结构。

　　这类曲面练习本质上是把实际阀门设计中的曲面过渡、接口布局、安装空间校核等核心要点拆解出来做专项训练，很多新手建模时容易只关注外观曲面的顺滑度，忽略内部流道的截面变化、壁厚均匀性、安装操作空间这些实际工程要素，做出来的模型看着外观流畅，实际根本无法投入生产或装配。在低压气动系统的应用场景里，这类小型减压阀的重量控制也很重要，曲面造型在保证结构强度的前提下，可以比纯直角拼接的阀体减少15%左右的材料用量，同时降低流体通过时的噪音，因为平滑的曲面过渡可以减少流体对阀体内壁的冲击，避免直角处产生的涡流噪音。建模时还要考虑后续的工程图导出需求，所有曲面的曲率要保持连续，避免出现碎面、尖角，否则在生成二维工程图的剖面视图时会出现线条错乱，给后续的加工标注带来麻烦，接口处的端面要预留密封件的安装槽位空间，不能把接口端面直接做成平面，要考虑O型圈或密封垫的安装位置，这些细节都是实际设计中必须考量的点，哪怕是练习模型也要养成符合工程规范的建模习惯。
