汽车前轮弧形挡泥防护面板结构设计

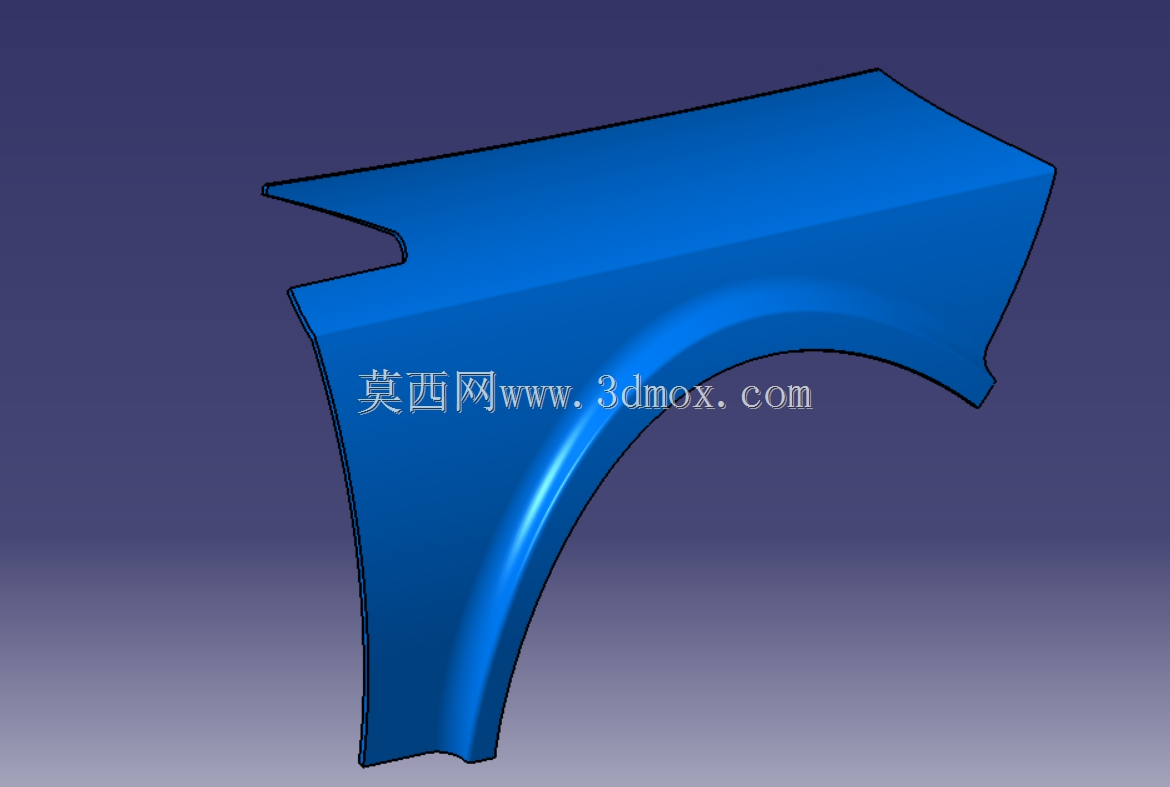

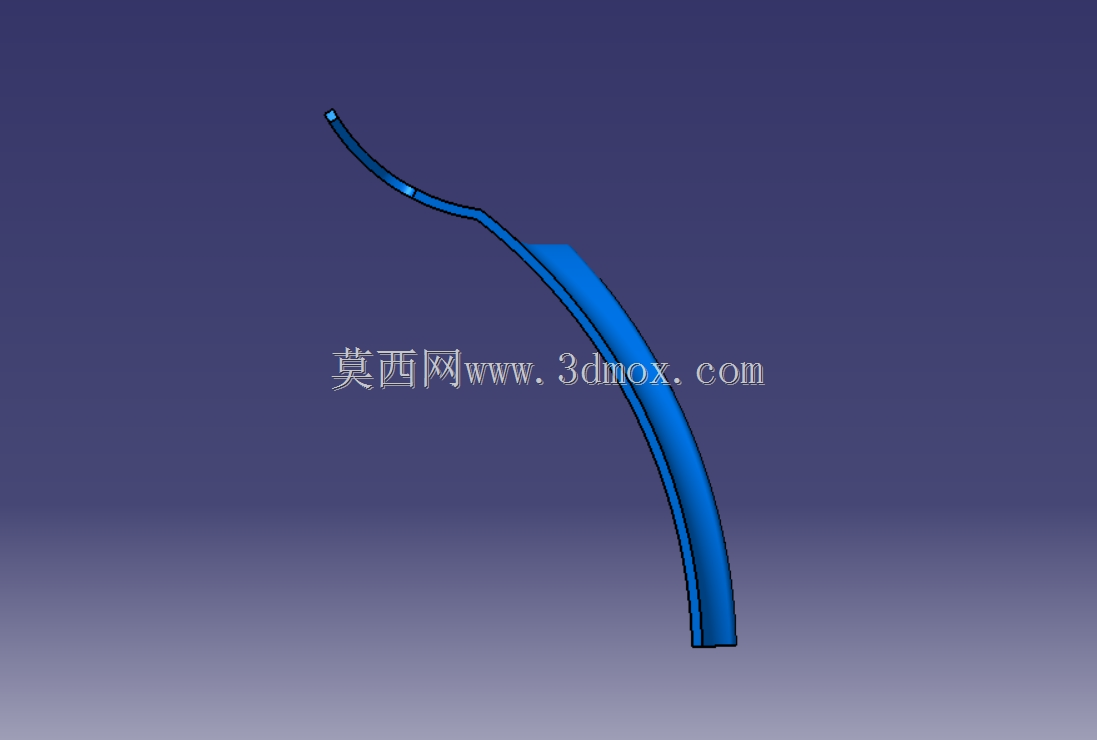

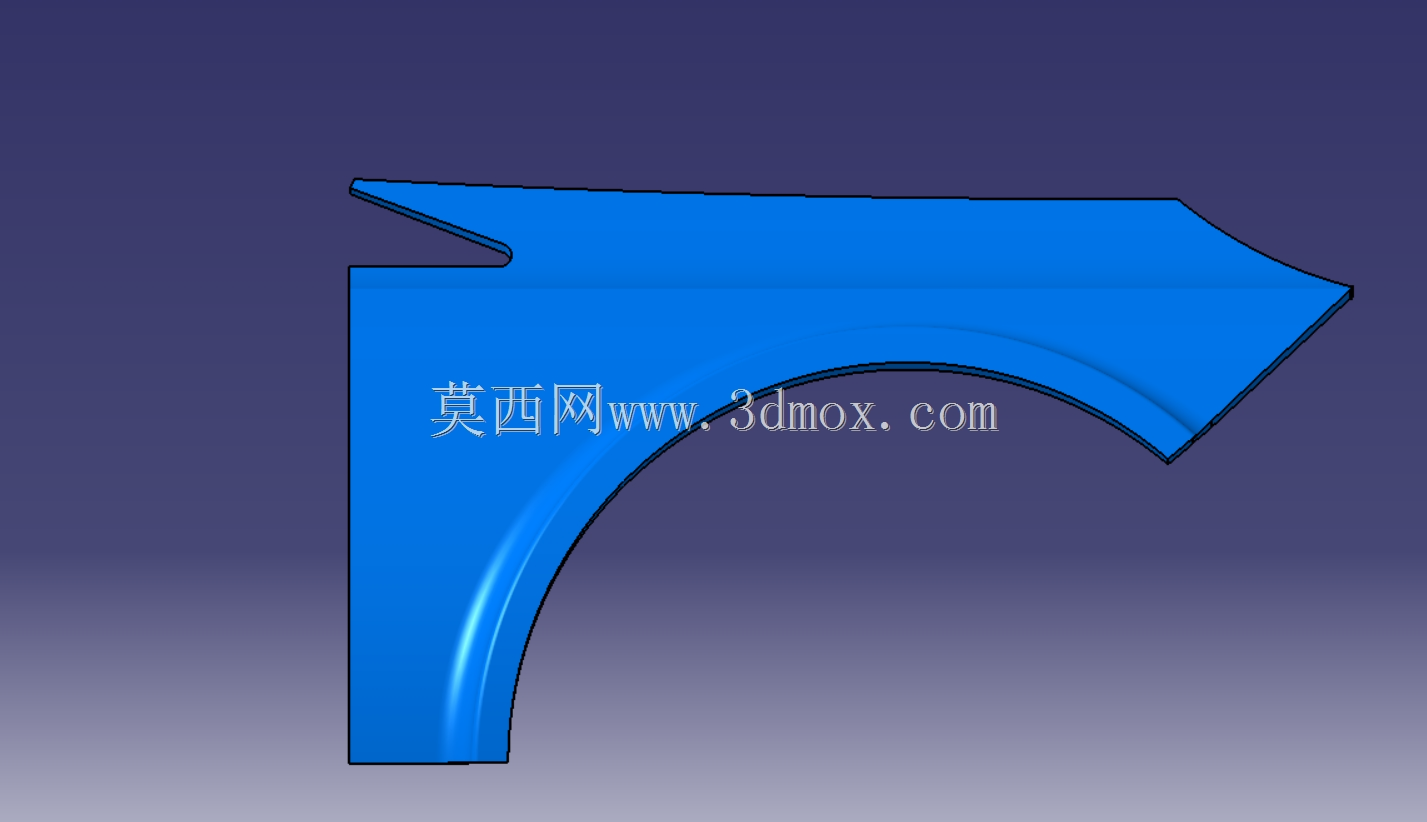

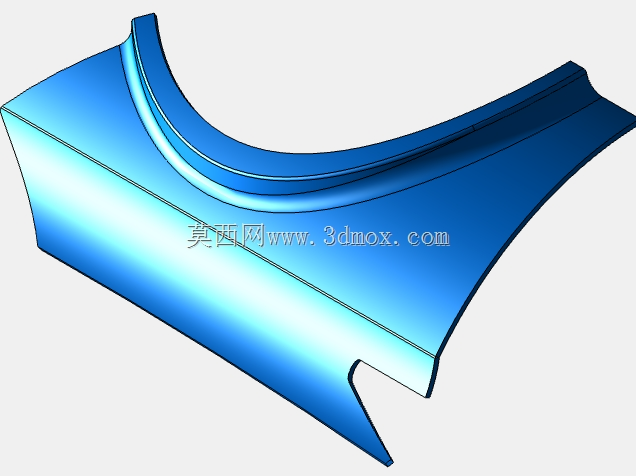

　　日常整车开发过程中，轮边防护件的设计往往容易被新手工程师忽略，实际上这类覆盖件直接关联整车行驶过程中的防飞溅性能、轮腔气动阻力表现以及车身钣金的防腐寿命，前轮位置的四分之一挡泥面板作为轮边防护的核心组成，其结构合理性直接影响用户实际用车体验。这款前轮挡泥防护面板采用一体化弧形曲面构型，上沿延伸出的平直安装边用于和翼子板内侧钣金、轮腔上部加强梁通过卡扣或螺栓实现固定，下沿的弧形轮廓完全匹配前轮跳动的最大包络边界，在设计阶段需要反复校核悬架全行程跳动、转向最大角度状态下轮胎与面板的间隙，预留足够的安全距离避免极限工况下轮胎剐蹭面板，同时还要兼顾泥污、碎石被轮胎带起后的导流路径，让飞溅的杂物顺着面板曲面导向车底外侧，避免直接冲击车身侧围钣金或者被卷进车门缝隙。

　　从功能层面来看，这类面板不只是起到挡泥的作用，在高速行驶工况下，封闭轮腔侧部的弧形结构可以梳理轮边紊乱的气流，减少轮腔内部的涡流产生，一定程度上降低整车风阻系数，同时隔绝轮胎滚动过程中带起的碎石、雨水对轮腔内部线束、制动管路的直接冲击，避免管路被飞石打穿或者长期被泥污浸泡出现老化破损。设计过程中首先要锁定整车的轮心坐标、轮胎的静态外径与最大转向角参数，以此为基础绘制面板的基础弧形轮廓，曲面的曲率变化要顺着轮胎外轮廓的走向，同时在靠近车门一侧的边缘做翻边处理，既可以提升面板自身的结构刚度，避免车辆行驶过程中出现共振异响，也能阻挡泥污从侧边缝隙溢出污染车身侧围。

　　安装边界的设计上，上部的平直固定边需要匹配翼子板内侧的安装点位置，安装孔位要预留一定的调节余量，抵消钣金焊接过程中的公差累积，面板靠近前保险杠一侧的边缘要和保险杠轮眉位置做型面匹配，保证接缝均匀，避免出现外观段差。材料选择上这类部件一般采用改性PP或者ABS复合材质，兼顾韧性与抗冲击性能，在低温环境下也不会因为飞石冲击出现脆裂，曲面的厚度设计保持均匀，避免注塑过程中出现缩痕或者翘曲变形，在曲面的背部可以根据刚度需求布置少量的加强筋，加强筋的走向顺着气流方向布置，避免增加额外的风噪。

　　实际装车验证阶段，需要分别在干燥铺装路面、泥泞路面、积水路面做不同车速下的行驶测试，观察泥污的飞溅轨迹是否符合设计预期，检查面板固定点的振动幅值，避免长期使用后出现固定点松动脱落的问题，同时还要验证冬季积雪、结冰工况下，面板是否会因为积雪堆积出现变形，和轮胎发生运动干涉。很多新手在做这类覆盖件设计的时候，往往只关注外观曲面的顺滑度，忽略了实际的运动间隙校核，导致车辆在满载转向或者悬架被压缩到极限的时候，轮胎蹭到挡泥板，轻则磨损面板，重则影响转向操作带来安全隐患，还有的设计没有做好泥污导流，导致泥水顺着面板缝隙流到车门密封条位置，长期下来污染车门内饰或者造成密封条过早老化。这款挡泥面板的曲面过渡顺滑，没有突兀的棱角，既可以减少行驶过程中的风噪，也能让泥污顺着曲面自然滑落，减少泥污在面板表面的附着，降低用户日常清理的难度，上部的安装边宽度足够，布置的安装点间距合理，保证整个面板固定牢靠，不会因为长期振动出现卡扣脱落的问题，弧形下沿的高度经过反复校核，既保证足够的防护范围，也不会因为过低影响车辆的通过性，在过坑洼路面或者上路沿的时候不会出现磕碰损坏的情况。
