立式无人自助售货柜体结构三维设计

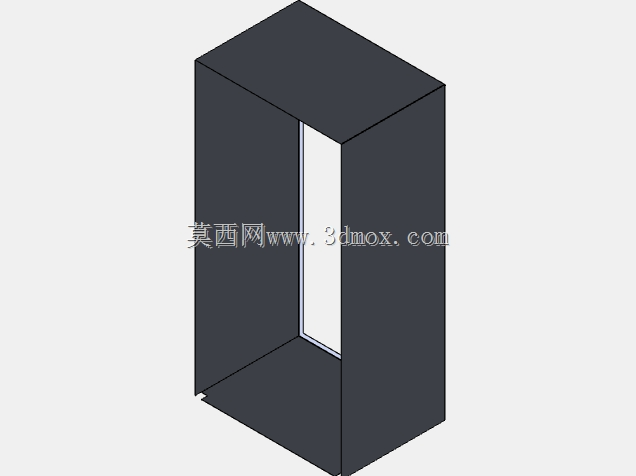

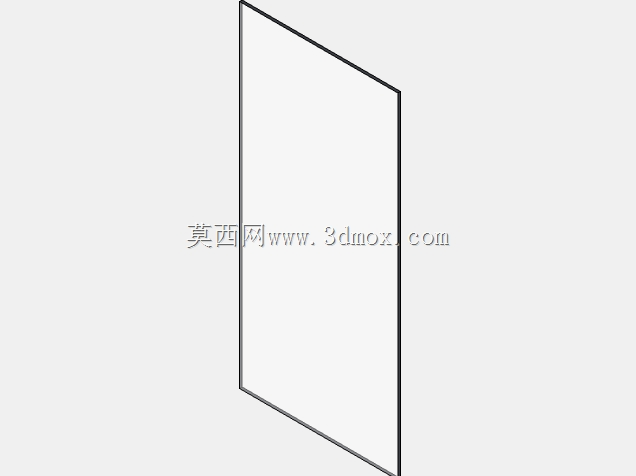

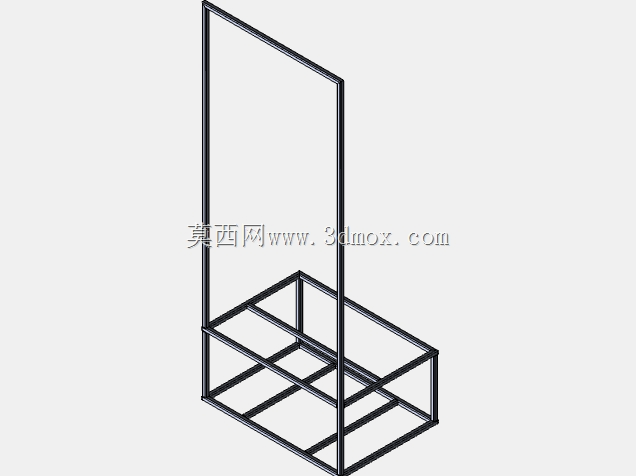

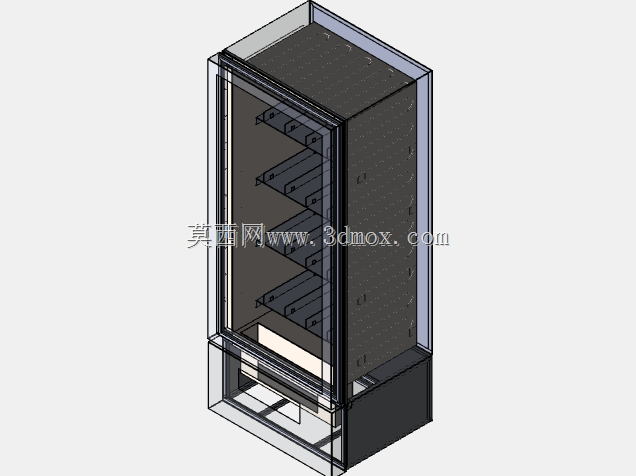

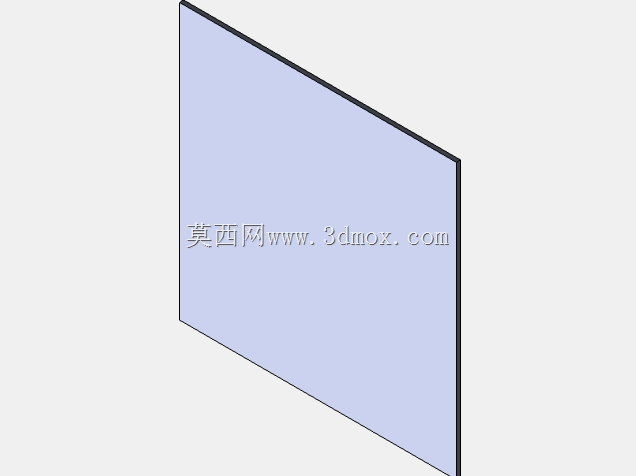

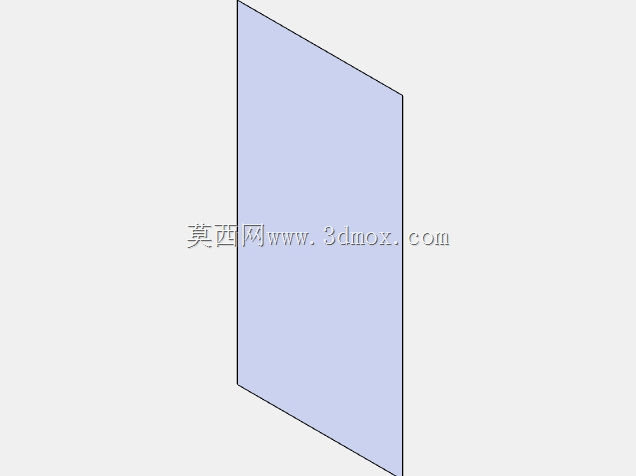

　　这款立式自助售货设备的结构设计，首先围绕商用场景的落地需求展开，日常部署在写字楼大堂、社区出入口、地铁换乘通道、校园公共区域这类人流密集的半开放场景，核心作用是在无专人值守的状态下，完成预包装饮品、零食、小型日用品的24小时自助售卖交易，减少零售环节的人力值守成本，同时覆盖线下实体门店营业时间外的消费需求。从结构设计的逻辑来看，整体采用立式薄型柜体的布局思路，外框主体以冷轧钢板折弯焊接为基础承载结构，正面预留整面透明展示区域，也就是模型中呈现的淡紫色透视面板区域，这块区域在实际生产中会替换为钢化玻璃或者高透耐力板，既能够让消费者直观看到内部陈列的商品品类，也能兼顾外板的抗冲击性能，避免公共场景下外力碰撞造成的面板破损。

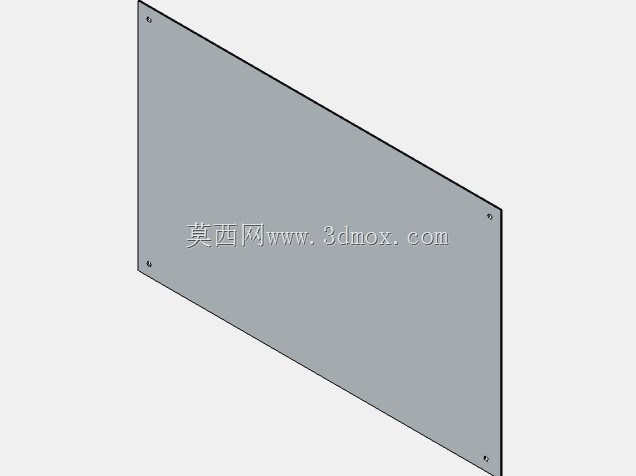

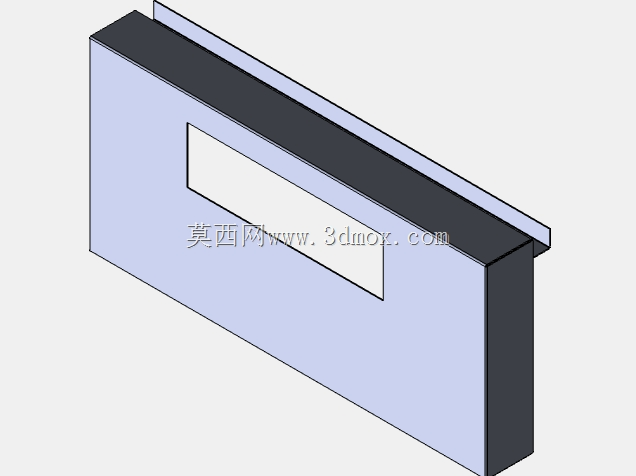

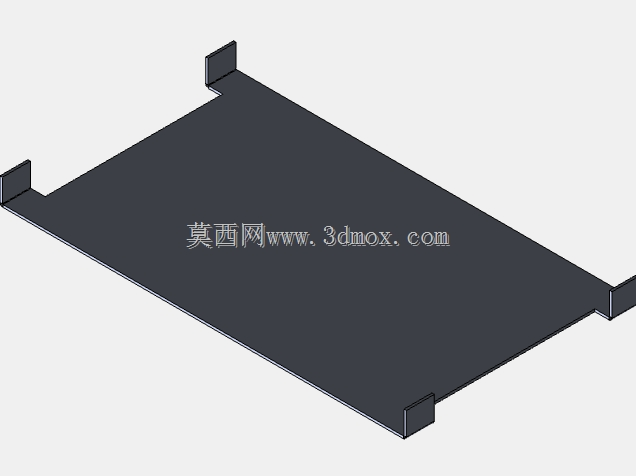

　　柜体的整体厚度控制在较薄的区间，安装时不需要占用过大的地面纵深，靠墙部署时仅需预留少量背部散热间隙即可，不会对公共通道的通行空间造成过多挤占，适配多数公共区域的狭窄安装边界。在功能结构的排布上，柜体上部的透明展示区后方对应多层货道安装位，可根据售卖商品的尺寸调整层板间距，适配不同包装规格的货品摆放；货道下方预留出货仓的安装空间，消费者完成支付后货品会通过重力滑落至下部取货口，取货口位置设置防夹手的翻板结构，同时避免外部人员通过取货口违规触碰内部货道结构。柜体背部设计为可拆装的检修门结构，运维人员补货或者排查设备故障时，可以直接打开背部检修门完成操作，不需要挪动整台设备，大幅降低日常运维的操作难度。

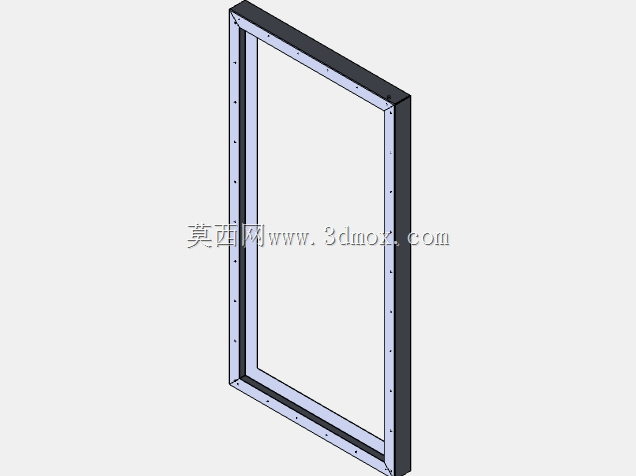

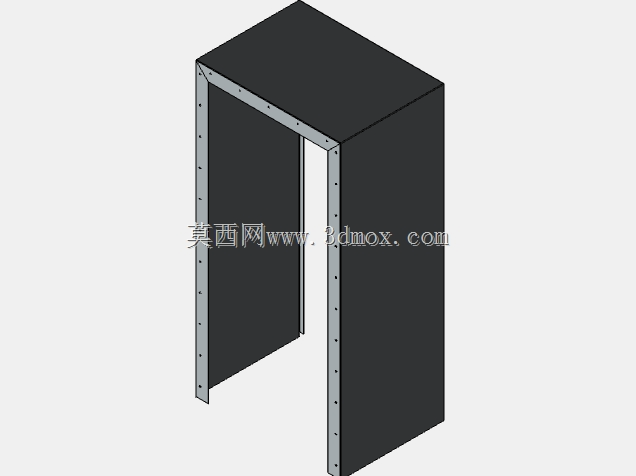

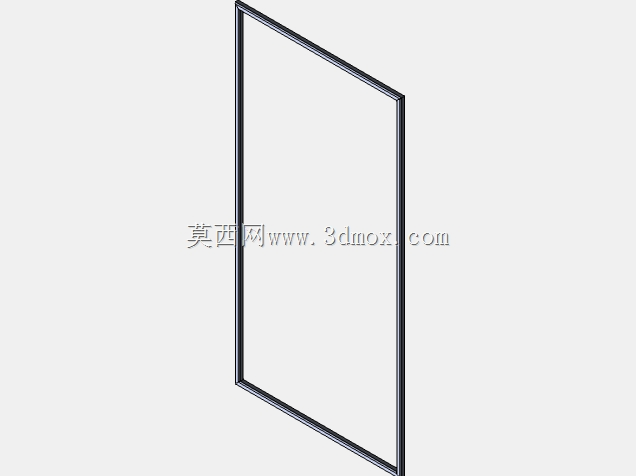

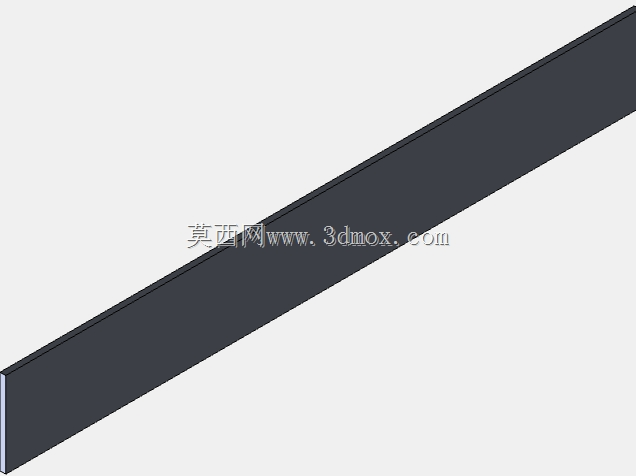

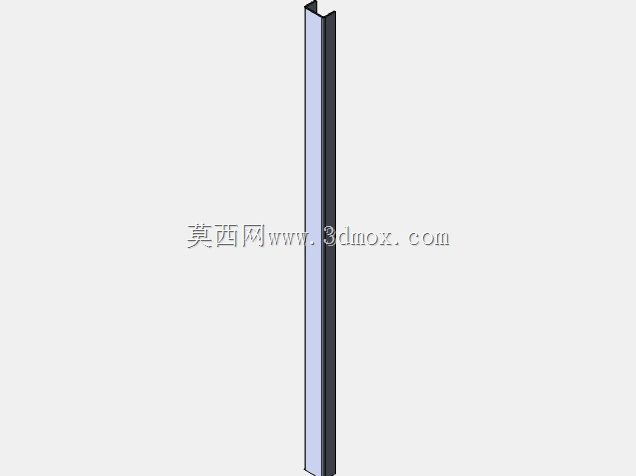

　　设计过程中充分考虑了公共场景下的设备耐用性需求，所有钣金拼接处都做了折边加强处理，避免长期使用过程中柜体出现变形晃动；外框的边角位置全部做了圆角过渡处理，防止人流密集时尖锐边角磕碰过往行人。柜体底部预留可调式支撑脚的安装位，部署时可以根据地面的实际平整度调整支撑脚高度，保证柜体整体处于水平状态，避免内部货道因为柜体倾斜出现卡货、出货不畅的问题。从结构建模的细节来看，这款模型还原了柜体的整体外轮廓、正面展示面板的安装边界、侧边的钣金拼接结构，以及底部的装饰条安装位，能够为后续的结构细化、钣金拆图、内部货道适配提供基础的三维参考。

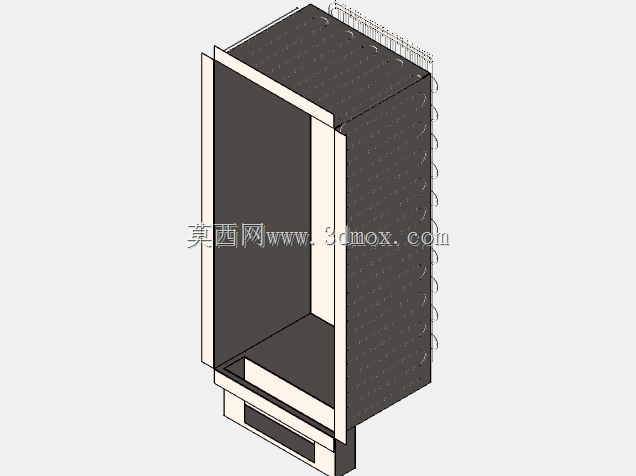

　　在实际选型适配过程中，设计人员可以基于这个基础框架，根据具体的运营需求调整柜体的整体高度、宽度，匹配不同点位的安装空间限制，也可以在柜体侧面预留广告灯箱的安装位，增加设备的附加营收渠道。不同于传统的有人值守货架，这类自助售货设备的结构设计需要同时兼顾防盗性能、操作便捷性、运维便利性三个核心维度：防盗层面，除了正面的高强度透明面板，所有柜体拼接缝隙都做了防撬结构设计，检修门配备专用防盗锁具，避免非授权人员开启柜体；操作层面，取货口的高度设置在成年人自然站立时伸手可及的区间，不需要过度弯腰或者抬手就能完成取货动作，适配不同身高人群的使用习惯；运维层面，内部层板采用可快速拆装的卡扣式固定结构，调整货道间距时不需要额外工具，能够大幅缩短补货、调整货道的操作时长。另外在结构设计时，还提前预留了制冷模块、支付模块、显示屏的安装空位，如果需要售卖需要低温保存的饮品，可以直接在柜体下部预留的空间加装压缩制冷机组，不需要对整体柜体结构做大规模改动，具备较强的场景适配能力。
