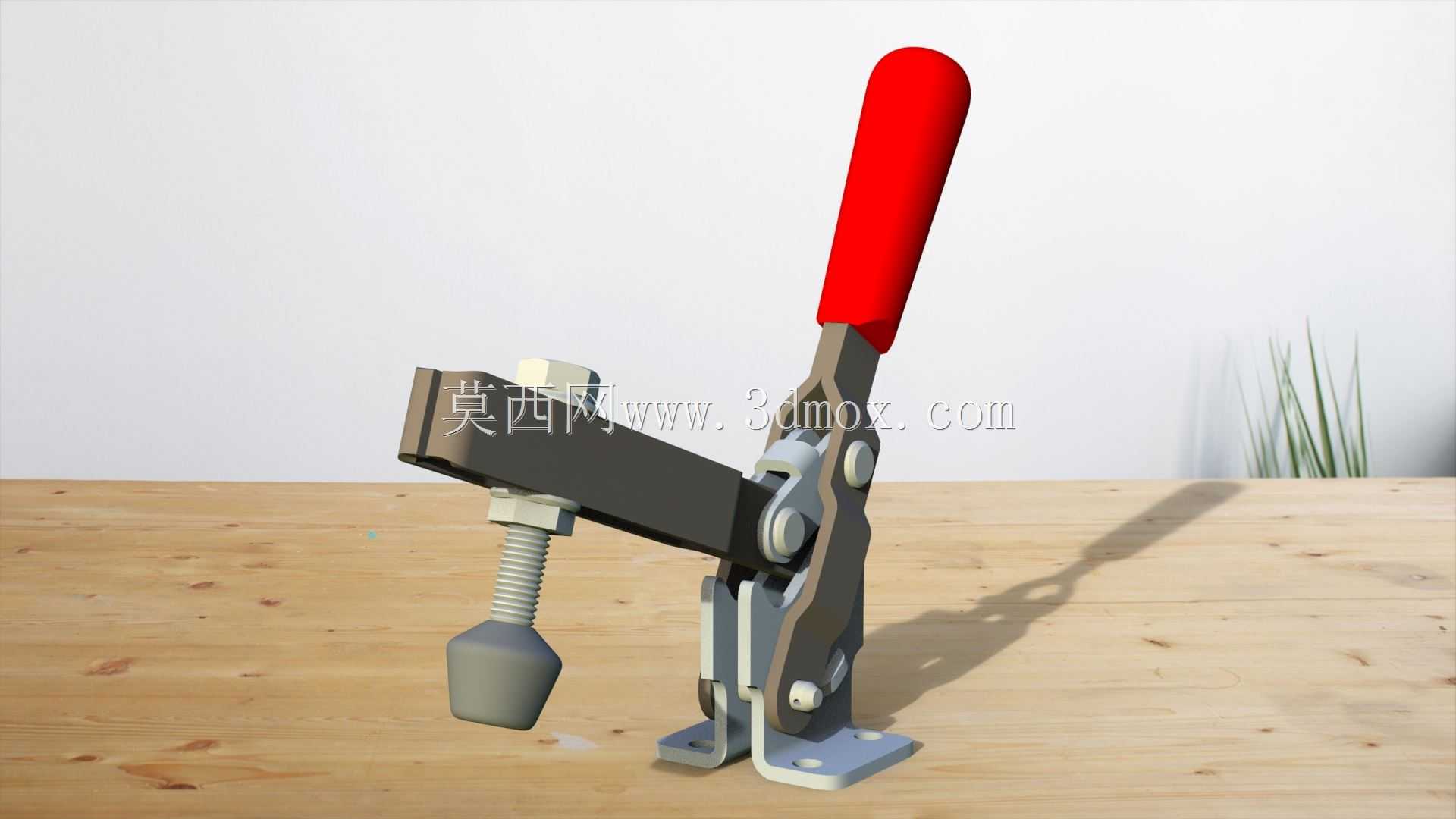

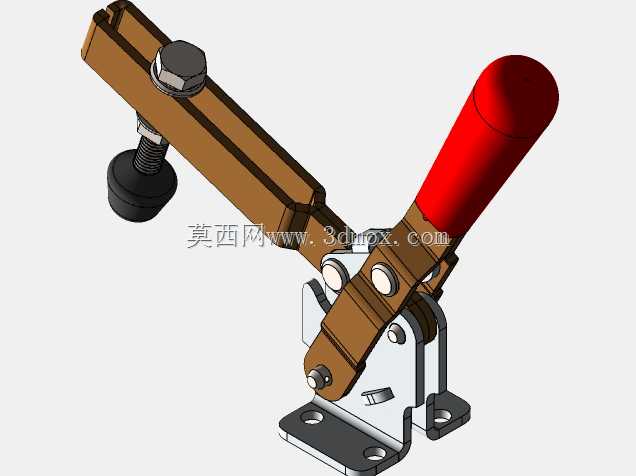

手动肘节式快速压紧夹持机构

　　在工装夹具设计、小型零部件装配、钣金件定位、电子元器件焊接固定、木工开料定位、五金件钻孔攻丝定位等场景里，这类手动肘节压紧机构是车间现场使用率极高的快夹部件，相比传统螺栓压紧、台虎钳夹持，它的操作效率能提升数倍，单次压紧与释放的动作仅需扳动一次手柄即可完成，不需要反复拧动螺母调整行程，非常适合需要频繁上下料的批量工位使用。从结构功能来看，这套机构核心利用了肘节连杆的死点锁止原理，当手柄扳动到锁紧位置时，连杆机构会越过力学死点，此时即便压头受到工件向外的反作用力，机构也不会自行松脱，锁止状态的保持完全依靠机械结构自锁，不需要额外施加持续的外力维持压紧力，操作人员扳动手柄到位后即可松手开展后续加工或装配作业，

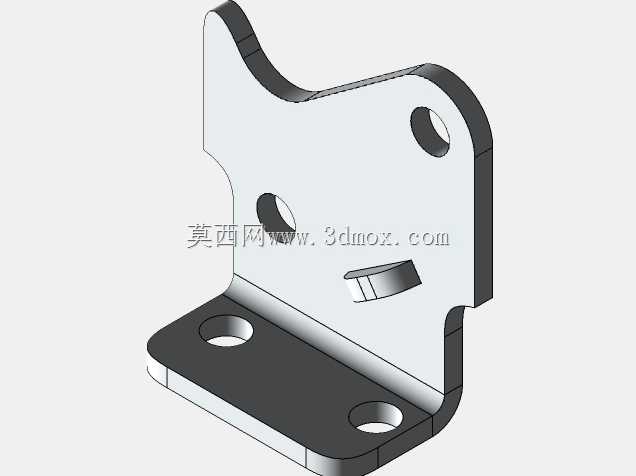

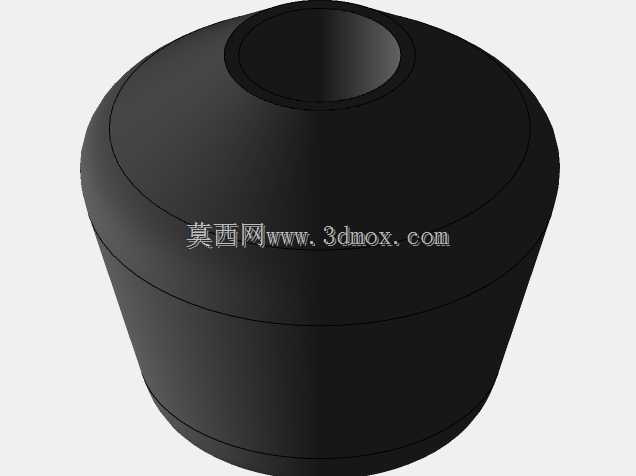

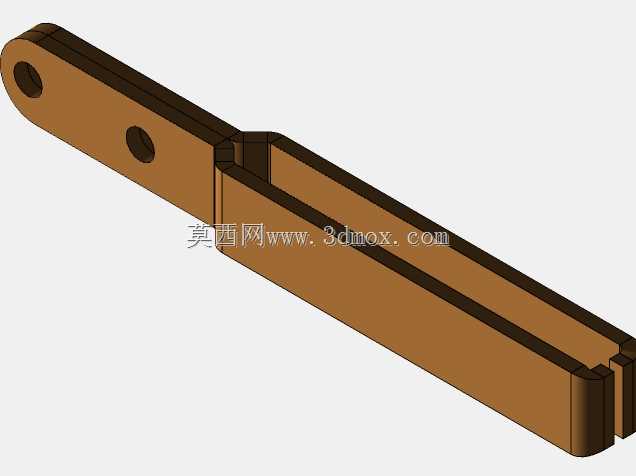

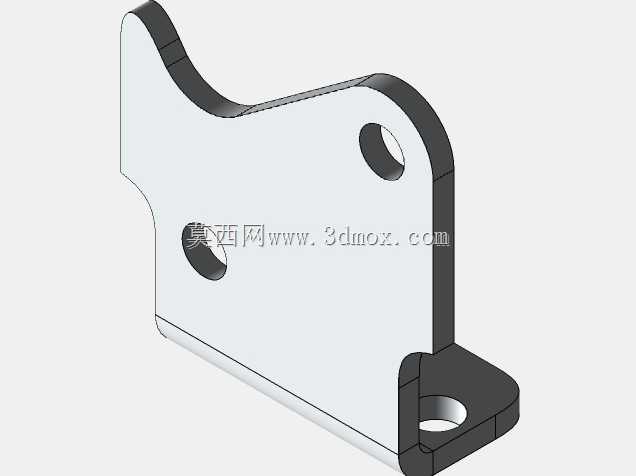

　　大幅降低长时间操作的劳动强度。压头部分采用了可调式橡胶头螺栓结构，螺栓与夹臂之间通过螺纹连接，可以根据被夹持工件的厚度差异自由调整压头的伸出长度，适配不同高度的工件装夹需求，底部的橡胶压头能够避免刚性金属直接接触工件表面，防止在铝件、塑料件、漆面工件等易损件表面留下压痕，兼顾装夹稳定性与工件表面防护。底座部分设计了两个带沉孔的安装耳位，能够通过内六角螺栓直接固定在工装台板、焊接工装、装配治具的基准面上，安装时需要保证底座与安装面完全贴合，避免锁紧时出现机构翘曲影响压紧精度，安装孔的中心距、沉孔尺寸都适配常规工装的M6、M8螺栓安装规格，不需要额外加工转接板即可直接部署。设计这套结构的时候，首先要核算连杆机构的传动比与死点位置，

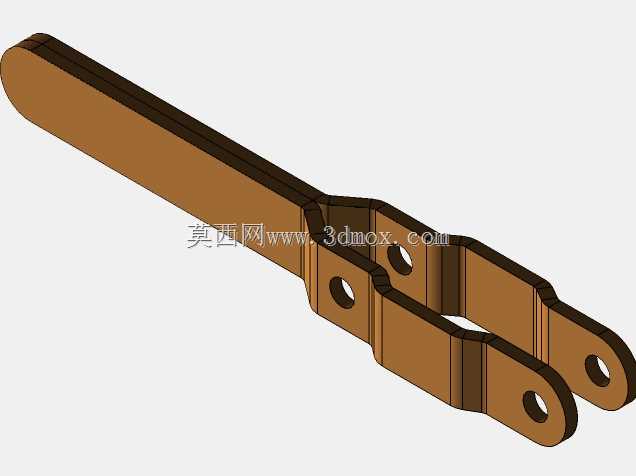

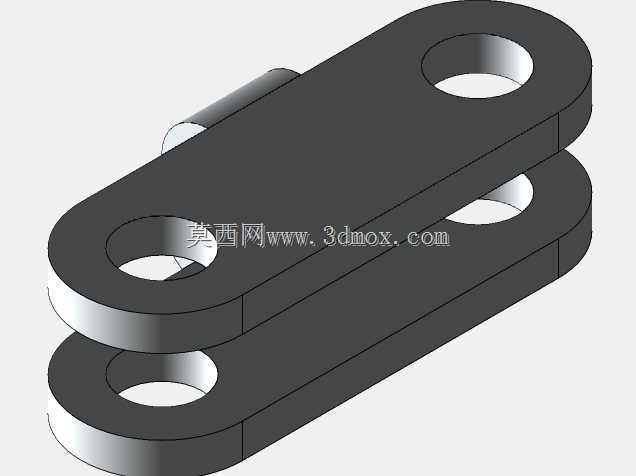

　　需要保证锁紧状态下连杆的传动角处于合理区间，既不能让锁紧时的操作力过大导致操作人员扳动手柄费力，也不能让锁止余量过小导致受振动后自行松脱，手柄部分采用了长力臂设计，配合红色的防滑绝缘握套，既能够通过杠杆放大压紧力，让操作人员用较小的扳动力就能输出足够的夹持力，也能在焊接等带电作业场景下提供基础的绝缘防护。夹臂与连杆的铰接位置都采用了销轴加铆接的固定方式，销轴表面做了硬化处理，减少频繁开合带来的铰接位磨损，延长机构的整体使用寿命，所有铰接位的配合间隙控制在合理范围，既保证扳动手柄时动作顺畅无卡滞，也不会因为间隙过大导致压紧时出现压头晃动、定位偏移的问题。在实际选型使用时，需要根据工位所需的压紧力选择对应规格的型号，

　　这套机构的压紧力输出能够覆盖大部分轻型装夹场景，不适合用于重型冲压、大吨位锻压等大负载工况，日常维护时只需要定期在铰接销轴位置滴注少量润滑油，清理压头与底座上附着的切屑、焊渣、胶水等杂物，即可保证机构长期动作顺畅。在装配治具的设计中，这类肘节夹钳经常多个配合使用，分别从不同方向对工件进行定位压紧，比如在PCB板焊接治具上，会用3-4个小型肘节夹钳压住电路板的边缘，避免焊接过程中电路板移位；在木工拼板作业中，会用多个大规格肘节夹钳配合定位挡块，快速完成木板的拼接固定；在钣金折弯的辅助定位中，这类夹钳也能快速压住钣金毛坯，保证折弯尺寸的一致性。相比气动、液压驱动的压紧夹具，这类手动肘节夹钳不需要接入气源、液压管路，部署灵活，不受车间管线布局的限制，在小型加工门店、临时工装搭建、样机试制等场景下的适配性更强，也不会出现气动夹具漏气保压不足、液压夹具漏油污染工件的问题，结构简单可靠，故障点极少，即便出现损坏也能快速更换铰接销轴或者压头部件，维护成本极低。
