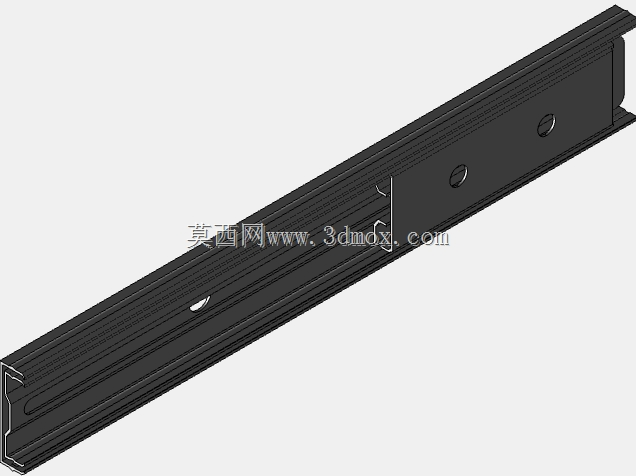

滚珠轴承式滑动抽屉导向机构

　　日常接触的各类柜体、设备舱室中，抽屉抽拉的顺滑度、承重能力、行程限位精度，直接决定了使用体验与内部构件的防护效果，这款带滚珠轴承的抽屉导向机构，正是针对常规滑轨摩擦阻力大、重载下易卡滞、长期使用磨损间隙大的痛点做的结构优化，可覆盖从民用家具储物抽屉、工业设备电控舱抽屉、仪器仪表防护舱抽拉构件到小型工装夹具滑移平台的多场景使用需求。

　　从实际使用逻辑出发，这类抽拉机构首先要解决的是运动副的摩擦问题，常规无滚珠的摩擦式滑轨，抽拉时依靠金属面或塑封面直接滑动，不仅启动阻力大，推入拉出的全程阻尼不均匀，一旦舱内放置较重的元器件、工具或物料，很容易出现单侧卡滞、抽拉跑偏的问题，长期磨损后还会出现上下旷量，导致抽屉关闭后密封不严、对位不准。这款结构在滑动副之间嵌入了成排的滚珠轴承，将滑动摩擦转化为滚动摩擦，哪怕承载额定范围内的负载，抽拉全程的阻力都能保持均匀线性，不会出现启动时需要猛拉、推入末尾需要硬推的顿挫感，哪怕是频繁开合的工位器具抽屉，长期使用也不会因为磨损出现明显的间隙增大问题。

　　做结构设计的时候，首先要明确安装边界的尺寸约束，这套机构的固定侧是适配常规19英寸标准机柜的安装孔位做的预留，同时也兼容民用家具常见的侧板安装间距，固定轨的厚度控制在12mm以内，不会过多占用柜体内部的储物空间，活动轨与抽屉本体的连接面预留了沉头安装孔，既可以用自攻螺丝直接固定在木质抽屉侧板，也可以用机米螺丝配合压板固定在金属材质的设备舱抽屉上，不需要额外做复杂的转接件。行程设计上做了三级滑移的限位结构，完全拉出时活动轨不会从固定轨中脱出，末端的硬限位做了橡胶缓冲垫，避免拉到极限位置时出现金属碰撞的异响，推入到闭合位置时也有对应的定位卡点，不会因为柜体倾斜或者设备振动出现抽屉自行滑出的问题。

　　从功能特性来看，这套机构的侧向受力能力做了针对性强化，常规轻型滑轨往往只考虑垂直方向的承重，侧向受力时很容易出现脱轨的问题，而这款结构的滚珠保持架做了上下双排的布局，不仅能承受垂直方向的负载，对抽屉抽拉过程中出现的侧向偏载也有足够的抵抗能力，哪怕抽屉内的重物放置偏向一侧，抽拉过程也不会出现卡顿或者轨体变形的问题。在实际的设备配套场景中，这类带滚珠轴承的抽屉机构往往还要配合舱门的联锁结构使用，比如设备运行时舱门锁定的状态下，抽屉无法被拉出，这套滑轨的固定侧预留了联锁拨片的安装槽，不需要额外在柜体上开孔固定联锁件，直接卡在滑轨的预留位置就能实现联锁功能，大幅减少了装配时的加工工作量。

　　设计过程中也考虑了不同使用环境的适配性，轨体的基材采用冷轧钢板冲压成型，表面做了镀锌钝化处理，在常规的室内仓储、车间环境下不会出现锈蚀问题，滚珠采用轴承钢材质，硬度达到HRC60以上，长期滚动磨损量极小，保持架采用低摩擦的尼龙材质，不会因为温度变化出现脆裂或者变形的问题，哪怕是在零下10度到零上60度的工作环境中，机构的抽拉阻尼也不会出现明显变化。安装时不需要复杂的调试，只需要保证左右两侧的固定轨安装在同一水平面上，高度差控制在1mm以内，就能保证抽拉的顺滑度，对装配工人的技术要求不高，适合批量生产时的快速装配。另外，这套结构的可拆卸设计也做了优化，需要把抽屉完全从柜体上拆下时，只需要拨动两侧的解锁拨片，就能把活动轨连同抽屉一起从固定轨中抽出，不需要拧动任何螺丝，方便后期对抽屉内部的元器件、物料进行检修或者整理，装回时只需要把活动轨对准固定轨的滑槽推到底，就能自动锁定，不会出现装不到位导致脱轨的问题。
