奔驰三叉星环形标识立体结构设计

　　该立体标识结构为汽车品牌视觉识别系统的核心外装部件，主要应用于乘用车辆前脸格栅中央、尾门行李厢盖居中位置，部分高端车型的轮毂中心盖、方向盘中央安全气囊盖板、发动机装饰罩等位置也会采用同结构缩小尺寸的同款标识，承担品牌视觉传递、整车外观质感提升的作用，同时在车辆行驶过程中需承受高速气流冲击、日晒雨淋的温湿度交变、洗车高压水枪冲刷、路面碎石飞溅冲击等复杂工况，结构设计需兼顾外观辨识度与长期使用的结构可靠性。

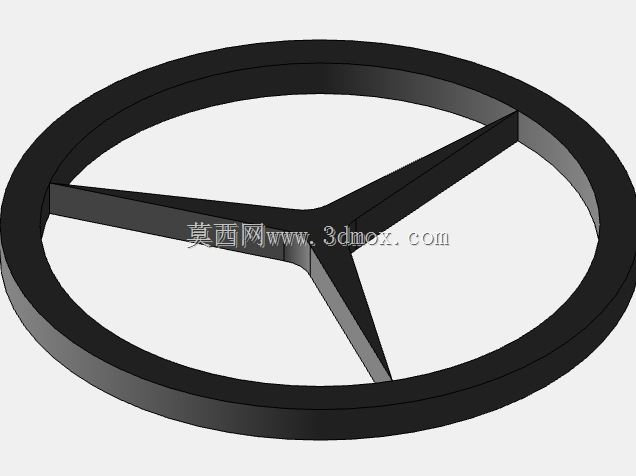

　　整体结构采用环形外框搭配中心三叉星辐条的一体化构型，外框为等宽度闭合圆环，截面采用带微倒角的矩形设计，边缘做R0.3-R0.5的小圆角过渡，既避免锐边造成的安装割手风险，也能在光线照射下形成均匀的高光反射带，提升金属质感表现。中心三叉星的三个辐条沿圆环中心呈120°均匀圆周分布，每个辐条从中心交汇点向外平滑延伸至圆环内壁，辐条截面采用渐变厚度设计，中心交汇位置厚度最大，向圆环连接位置逐步收薄，既保证中心位置的结构强度，避免辐条受外力出现断裂变形，也能通过厚度差形成自然的光影层次，强化三叉星的立体视觉效果。

　　设计过程中首先确定标识的外轮廓尺寸基准，常规乘用车前脸应用的该标识外圆直径通常控制在80mm-120mm区间，尾门应用版本直径多在60mm-90mm，轮毂盖、方向盘等位置的小型版本直径则在20mm-45mm区间，建模时采用全参数化草图驱动，先绘制中心定位十字基准，绘制外圆环的内外轮廓线，再以圆心为中心绘制120°均分的三条构造线，沿构造线绘制三叉星辐条的单侧轮廓，通过圆周阵列完成三个辐条的草图布局，草图阶段就对辐条与圆环的连接位置做相切约束，避免连接位置出现应力集中的尖角。建模时优先采用凸台拉伸生成基础实体，再对所有外露棱边做等半径圆角处理，辐条表面做0.2°-0.5°的微小拔模斜度，既满足后续注塑、电镀或者金属压铸工艺的脱模需求，也能让表面反光更具层次感。

　　安装边界设计上，标识背面通常设置三个与辐条位置对应的定位柱，定位柱直径根据标识整体尺寸匹配，直径3mm-5mm不等，定位柱中心设置M2-M3的螺纹孔或者卡扣卡槽结构，与车身上的安装基座精准配合，安装后标识背面与车身安装面预留0.5mm-1mm的间隙，避免车身曲面公差导致标识安装后出现翘边、缝隙不均的问题。针对不同安装位置的工况差异，外装版本的标识在结构设计时会在辐条与圆环的连接位置做0.2mm的加厚处理，提升抗冲击性能，内饰版本的标识则会适当降低结构厚度，在表面增加哑光或者高光镀层的适配结构，满足内饰件的触感与视觉质感要求。

　　结构验证阶段需重点校核三个受力场景：一是高速行驶时的气流冲击载荷，在160km/h的风速下，标识表面最大风压不超过0.3MPa，结构最大变形量需控制在0.1mm以内，避免高速行驶时标识出现抖动异响；二是温度交变工况，在-40℃到80℃的环境温度区间内，结构热胀冷缩产生的内应力不会导致辐条与圆环连接位置出现开裂；三是表面附着力验证，标识表面的镀铬、烤漆或者亚克力透光层与基体的结合力需满足百格测试要求，长期户外使用不会出现镀层脱落、变色的问题。建模过程中所有曲面均做G1连续约束，避免表面出现褶皱、棱线错位的问题，保证后续加工出的实物表面光影流畅，三叉星的三个辐条视觉重量完全一致，不会出现粗细不均、角度偏差的问题，精准还原品牌标识的视觉比例要求。
