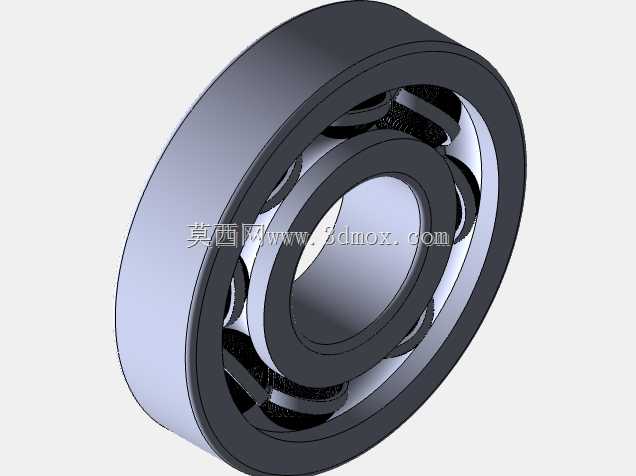

深沟球滚动轴承结构三维设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的支撑端，再到小型电源变压器的调压机构转动位，只要存在相对旋转运动且需要控制径向跳动的位置，几乎都能看到这类轴承的应用。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，避免轴颈与安装座直接接触产生的磨损失效，同时保证轴的旋转精度维持在设计允许的公差范围内。

　　从结构设计逻辑来看，这类滚珠轴承采用双滚道套圈加滚动体的经典布局，内圈与旋转轴采用过盈配合随轴同步转动，外圈与安装基座的轴承座孔采用过渡或间隙配合起到固定支撑作用，中间的钢质滚珠作为滚动元件，被保持架均匀分隔在内外圈的弧形滚道之间，避免滚珠在运转过程中相互挤压碰撞，同时引导滚珠在滚道内平稳循环滚动。设计过程中需要严格控制滚道的曲率半径，通常滚道曲率略大于滚珠半径，保证滚珠与滚道之间为点接触状态，在承受额定径向载荷的同时，也能承担一定比例的双向轴向载荷，适配轴系运转过程中可能出现的少量轴向窜动。

　　针对实际安装场景的边界要求，这类轴承的外形尺寸遵循通用机械零部件的标准公差规范，内圈内径、外圈外径、装配总宽度都有对应的公差带要求，安装时需要考虑轴肩与轴承座孔挡肩的高度尺寸，挡肩高度不能超过轴承内圈的倒角尺寸，避免装配时轴承无法贴合定位面，同时要预留足够的拆卸空间，方便后期维护时使用拉马等工具拆卸轴承而不损伤配合面。在建模过程中，需要重点还原滚道的曲面轮廓、保持架的兜孔结构、滚珠与滚道的配合间隙，保证模型装配后可以模拟真实的旋转运动状态，不会出现干涉卡顿的问题。

　　从实际使用的工况适配角度，这类轴承的设计需要兼顾不同转速与载荷场景的需求，当应用在低转速高载荷的传动位时，可以适当增加滚珠直径提升承载能力；当应用在高转速低载荷的场景时，则可以适当缩小滚珠直径、增加滚珠数量，降低高速运转时的离心力影响。建模时还原的保持架结构，通常采用冲压钢板或者工程塑料材质，兜孔的间隙设计需要保证滚珠可以自由转动，同时不会从兜孔中脱落，这部分的结构细节直接影响轴承运转的平稳性与使用寿命。在设备选型阶段，工程师可以通过三维模型直观核对轴承的安装尺寸与周边结构的间隙，避免出现装配时轴承与端盖、密封件等周边零件发生干涉的问题，提前验证轴系的支撑布局合理性，减少后期实物试装时的修改成本。
