刚性法兰联轴器传动连接结构设计

　　在流体输送管网、工业传动机组、泵阀配套设备的动力传递环节，法兰联轴器是应用占比极高的刚性连接部件，区别于弹性联轴器的缓冲补偿特性，这类刚性法兰结构更适配对中精度要求高、载荷平稳、转速波动小的传动场景，比如中低压给排水管线的泵组输出端、减压阀组的动力输入轴对接、小型化工输送泵的电机与叶轮轴连接工位，都能看到这类结构的实际应用。

　　从实际功能来看，这类联轴器核心承担两个维度的作用，其一是实现两根独立轴的刚性同轴连接，将驱动端的扭矩无缓冲传递到从动端，保证两端轴的回转同步性，避免传动过程中出现转速差导致的流量、压力波动，这一点在减压阀配套的流量调节轴系里尤为关键，一旦轴系连接出现间隙，很容易导致阀瓣开度控制失准，引发管线压力震荡；其二是在对接位置形成辅助密封边界，配合端面密封垫可以阻断轴穿位置的介质外泄，在输送低压流体、润滑介质的设备里，这一特性可以省去额外的轴封组件，压缩设备整体的轴向安装空间。

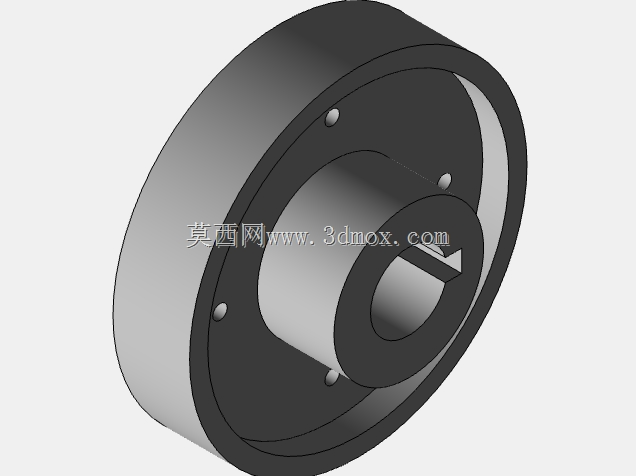

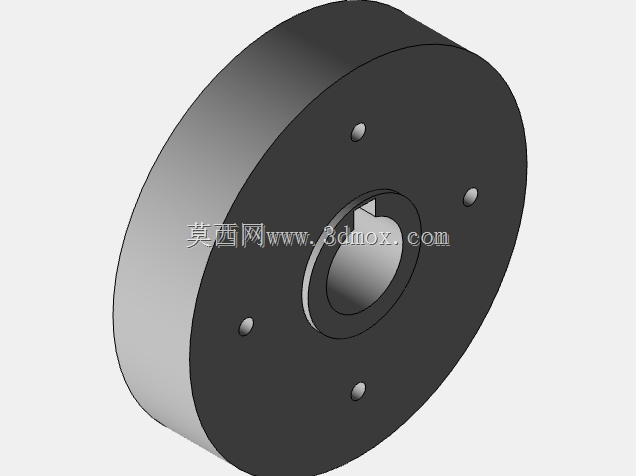

　　设计这类法兰联轴器的时候，首先要明确安装边界的约束条件：先确认两端待连接轴的轴径尺寸，轴孔的公差带通常选用H7/k6的过渡配合，既保证装配时的同轴度定位，又避免过盈量过大导致拆装困难；轴孔内的键槽尺寸要匹配对应轴径的平键标准，键槽的对称度公差需要控制在0.02mm以内，避免键连接出现偏载导致键侧挤压磨损。法兰盘的外径设计需要结合传递扭矩的大小核算，盘体上的连接螺栓孔采用均匀圆周排布，孔位的位置度公差不低于IT7级，保证两个半法兰对接时螺栓能顺利穿入，不会出现别劲的情况，螺栓的数量通常根据法兰外径选择4-6个，本次设计的结构采用4个均布螺栓，适配中小扭矩的传动场景，螺栓预紧力需要均匀施加，避免法兰端面出现翘曲导致密封失效。

　　从外形尺寸的适配性来看，这类联轴器的轴向厚度需要结合两端轴的插入深度确定，轴孔的插入深度通常比对应轴端的配合长度长2-3mm，避免轴端顶死导致法兰端面无法贴合；法兰端面的密封槽宽度和深度要匹配选用的O型圈或者密封垫片尺寸，密封面的表面粗糙度需要达到Ra1.6以上，保证密封压紧时的贴合度，杜绝介质从对接面渗漏。盘体的外圆不需要做过高的精度加工，但是要做倒角处理，避免装配时刮伤操作人员或者周边的管线防护层。

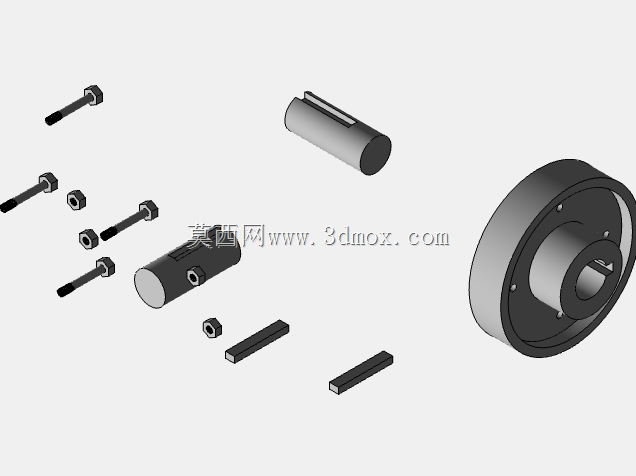

　　实际选型应用的时候，需要注意这类刚性法兰联轴器不适用存在较大径向偏移、角向偏移的轴系对接，如果安装现场的对中条件有限，强行使用这类结构会导致轴系承受额外的附加弯矩，轻则引发轴承发热、密封件快速磨损，重则会出现轴断裂、法兰螺栓崩断的设备故障。在装配流程上，需要先将两个半法兰分别热装或者压装到对应的轴端，确认轴端到位后再调整两端轴的同轴度，打表检测径向跳动和端面跳动符合要求后，再逐次对角拧紧连接螺栓，拧紧过程中要不断复测轴系的转动灵活性，避免出现卡滞。

　　在管线配套的减压阀组应用场景里，这类联轴器通常安装在阀杆调节机构和驱动执行器的输出轴之间，因为阀杆的动作是低速回转、传递扭矩不大，但是对回转角度的控制精度要求高，刚性法兰连接的无间隙特性可以精准传递执行器的转角信号，保证阀瓣的开度调节精度，同时法兰端面的密封结构可以阻挡管线内的介质顺着阀杆渗漏到执行器腔体内，保护执行器内部的电气元件不受介质侵蚀。在小型离心泵的传动结构里，这类联轴器连接电机轴和泵轴，相比弹性套柱销联轴器，结构更简单、零件数量更少，日常维护只需要定期检查螺栓的预紧力即可，不需要更换弹性缓冲件，适合长期连续运行的工况。

　　建模过程中需要重点关注几个配合面的参数匹配：轴孔与键槽的位置关系、螺栓孔的圆周均布精度、两个半法兰对接面的平面度要求，这些参数直接决定了后续零件加工完成后能不能顺利装配、能不能实现设计预期的传动和密封功能。很多新手建模时容易忽略法兰端面的倒角和螺栓孔的沉头结构，导致实际加工出来的零件螺栓头突出法兰端面，或者装配时锐边割伤密封垫片，这些细节虽然不影响核心传动功能，但是会直接影响现场的装配效率和后期的使用可靠性。另外，轴孔端部需要做引导倒角，方便装配时轴顺利导入孔内，避免装配时刮伤轴的配合表面，影响配合精度。
