法国阿森纳VB10螺旋桨战斗机三维建模作品

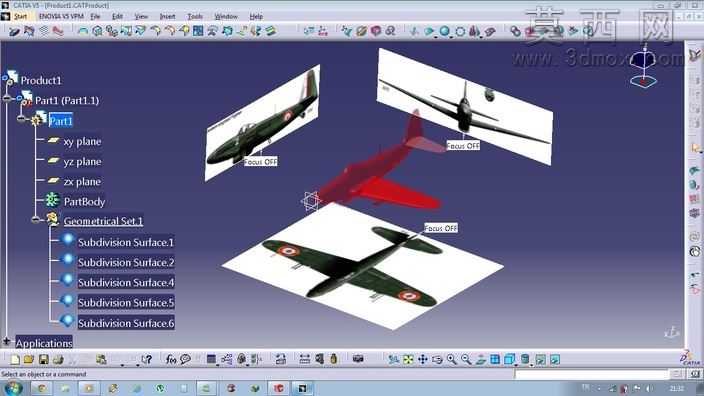

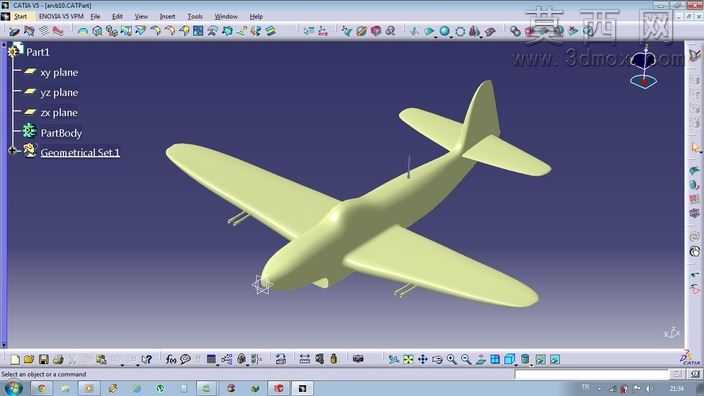

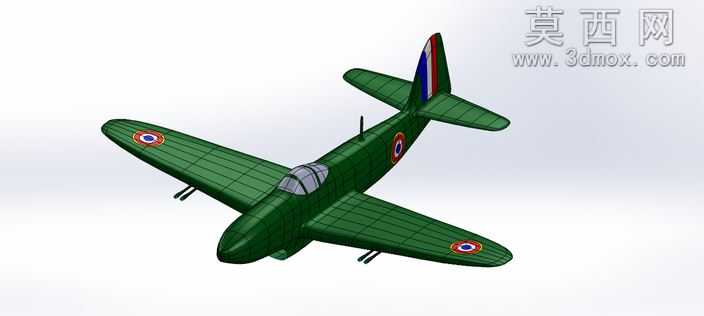

本作品为法国阿森纳VB-10螺旋桨战斗机的三维曲面建模成果，建模阶段依托CATIA V5的曲面设计模块完成整体外形构建，全程遵循真机气动外形的比例参数开展设计。建模初期先梳理战机的整体轮廓特征，确定机身、机翼、尾翼、座舱等核心部件的比例关系，先绘制机身纵向与横向的关键截面轮廓线，通过多截面曲面、桥接曲面等命令生成流畅的机身主体曲面，反复调整曲面控制点保证机身从机头到机尾的过渡顺滑，还原老式螺旋桨战机修长的纺锤形机身特征。机翼部分采用上下翼面分别构建再合并的方式，精准还原机翼的翼型弧度与安装角，机翼表面的肋条蒙皮纹理通过曲面分割、加厚偏移的方式实现，还原真机布蒙皮的结构质感，机翼上的圆形国籍机徽采用曲面贴图结合轻微浮雕处理，保证标识与曲面完全贴合无拉伸变形。尾翼部分包含垂直尾翼与水平尾翼，垂直尾翼上的红白蓝三色标识同样做贴合曲面的纹理处理，尾翼与机身的衔接位置做了圆角过渡处理，避免出现生硬的棱角，还原真机的气动修形细节。座舱部分采用透明材质模拟座舱盖，先构建座舱的框架曲面再做透明件的实体加厚，座舱内的简易仪表轮廓做了概括性建模，兼顾外形还原度与模型轻量化需求。机头位置的螺旋桨轴、机腹下方的武器挂架细节都做了对应还原，机身整体采用军绿色哑光材质，调整材质的粗糙度与反射参数，还原二战时期军机蒙皮的涂装质感，渲染阶段采用柔和的环境光，突出曲面的光影过渡，清晰展现机身曲面的流畅度与各部件的结构衔接关系。整个建模过程以曲面质量为核心，反复检查曲面的连续性，避免出现褶皱、破面问题，保证模型可用于后续的外观展示、3D打印或者航空科普场景使用，完整还原了这款法国末代活塞式战斗机的外形特征。
