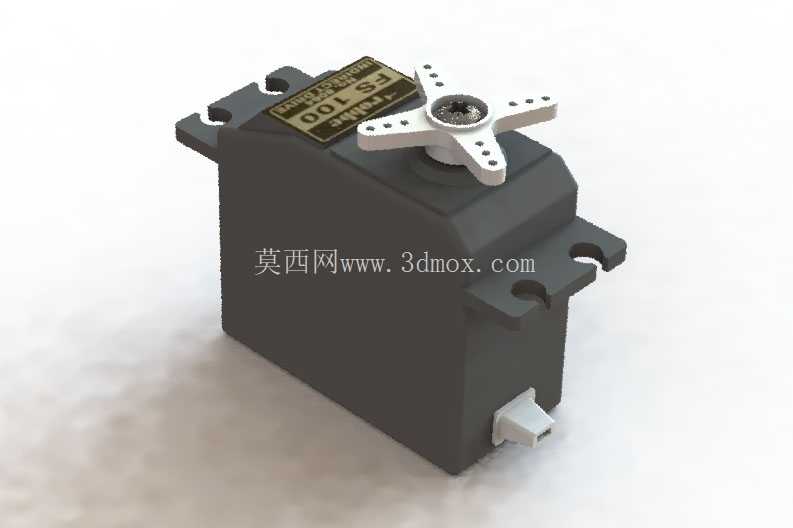

Robbe FS100小型舵机式伺服执行构件

　　这款小型伺服执行构件常被应用在航模舵面控制、小型自动化设备点位驱动、教学实验平台动作执行、智能小车转向控制等场景中，作为末端角度执行单元，它可以接收控制信号输出指定角度的扭矩，带动负载完成预设的偏转动作，不需要额外搭建复杂的传动链路，就能实现精准的角度位置控制，在小负载高精度角度控制场景里有极高的适配性。从结构设计来看，这款构件采用了一体式塑封外壳，外壳两侧预留了标准的安装耳位，安装耳上开有贯通的固定孔，安装时可以直接通过螺丝穿过固定孔将构件锁附在安装基板上，不需要额外设计定制安装支架，能大幅缩短设备组装的调试周期。

　　输出端采用了标准的十字形舵盘安装位，配套的多孔位十字舵盘可以适配不同连接尺寸的负载连杆，舵盘与输出轴之间采用齿形啮合结构，能有效避免大扭矩输出时舵盘与输出轴之间出现打滑位移，保证角度控制的重复定位精度。构件尾部引出了标准的三线连接接口，分别对应电源正、电源地与信号输入，接口采用防呆设计，插接时不会出现针脚反接的问题，能降低现场接线的出错概率。在设计思路上，这款构件优先考虑了小空间安装场景的适配性，整体外形趋近于规整的长方体，没有突出的异形结构，在设备内部排布时可以紧密贴靠其他元器件布置，最大化利用设备内部的安装空间。外壳的拼接缝隙做了错位止口设计，能阻挡日常使用场景下的浮尘进入壳体内部，避免内部齿轮组、电路板积尘导致的传动卡滞或者电路接触不良问题。内部传动采用多级尼龙齿轮组搭配金属输出轴的组合，尼龙齿轮可以有效降低传动过程中的齿轮啮合噪音，同时具备一定的自润滑特性，不需要定期加注润滑脂就能维持长时间的稳定运行，金属输出轴则可以承受更大的径向负载，避免输出轴受侧向力时出现弯曲变形。从安装边界来看，构件的整体高度、宽度与长度都符合小型舵机的通用安装尺寸规范，可以直接替换同规格的其他型号舵机，不需要对原有设备的安装位做修改。

　　安装耳的孔距、输出轴的伸出高度、接线接口的位置都和通用小型舵机保持一致，在做设备升级或者备件替换时，不需要重新调整连杆长度或者走线位置，能直接完成装调。输出轴的转动角度范围覆盖0到180度，在控制信号的驱动下可以停留在角度范围内的任意位置，位置分辨率可以满足绝大多数小负载角度控制场景的精度要求。在实际使用中，这款构件的输出扭矩可以满足航模副翼、升降舵、方向舵的驱动需求，也可以用来驱动小型自动化设备的料仓挡板、分拣拨杆，在教学实验场景里，还可以作为机械臂关节的驱动元件，搭配简单的控制板就能完成多自由度的动作演示。构件的外壳采用高强度工程塑料注塑成型，具备一定的抗冲击能力，日常安装调试过程中轻微的磕碰不会导致外壳开裂或者内部结构移位。

　　输出轴顶端的固定螺丝可以将舵盘牢牢锁在输出轴上，长时间往复转动也不会出现舵盘松脱的问题。在做三维建模时，这款模型完整还原了构件的所有外形特征，包括安装耳的固定孔尺寸、输出轴的齿形细节、尾部接口的外形尺寸、外壳表面的标识位置，在做设备整体装配设计时，可以直接将这个模型导入装配体中，用来校验安装空间是否充足、连杆运动时是否会和周边构件产生干涉，也可以用来提前设计对应的安装支架、走线槽位置，减少实物打样阶段的修改次数。模型的外形尺寸和实物保持1:1的比例关系，所有安装配合面的尺寸都按照实物测绘值绘制，在做装配干涉检查时可以得到准确的校验结果，不会因为模型尺寸偏差导致实际组装时出现安装干涉的问题。
