带多级减速齿轮组的舵机结构

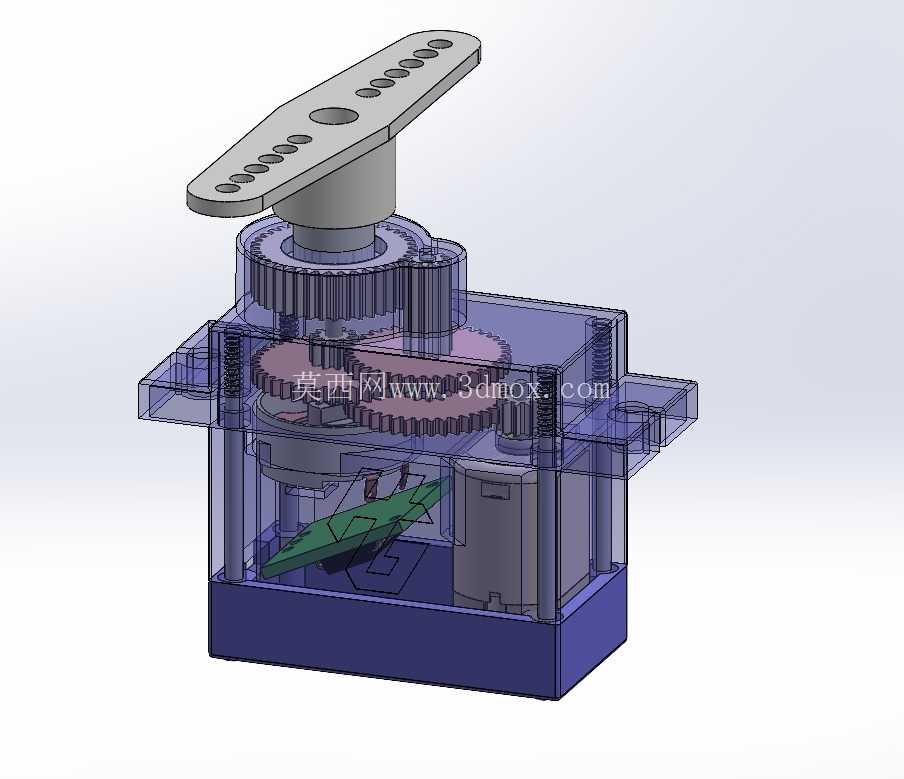

日常做小型自动化设备、航模或者教学类机器人项目的时候，舵机是绕不开的执行部件，很多刚接触结构设计的工程师容易把舵机当成普通直流电机来选型，最后要么输出扭矩不够带不动负载，要么安装位和摆臂行程不匹配，导致整个机构卡滞。这次拆解建模的这款舵机，核心是把直流电机的高转速低扭矩输出，通过三级直齿减速组转换成低转速大扭矩的摆角输出，整套传动结构都封装在半透明的工程塑料壳体内，能直观看到每一级齿轮的啮合状态，做结构验证的时候不用反复拆壳检查齿侧间隙。

从实际应用场景来说，这类小体积舵机覆盖的范围很广，航模里的舵面控制、小型桌面机械臂的关节转动、教育机器人的动作执行、甚至智能家居里的风门调节都能用到，不同场景对安装边界的要求差异很大，所以建模的时候特意把安装凸耳的孔位、输出轴的中心高度、摆臂的转动行程都做了参数化约束。输出端的摆臂做了多组等距安装孔，不同孔位对应不同的力臂长度，选型的时候可以根据需要的输出推力调整安装位置，不用额外定制转接件，这点在快速原型验证的时候能省很多加工时间。

设计这套结构的时候，首先要考虑的是齿轮组的排布逻辑，电机轴端的第一级小齿轮直接和大直径减速齿啮合，后续每一级都通过同轴的大小齿实现转速递减，每一级的齿宽都做了差异化设计，输入端转速高扭矩小，齿宽做窄一点减少转动惯量，输出端扭矩大，齿宽适当加宽避免打齿。壳体内部的定位柱完全对应每根齿轮轴的安装位置，公差控制在0.02mm以内，装配的时候齿轮轴不会出现偏斜，能有效减少传动过程中的异响和磨损。底部的电位器和输出轴末端直接联动，能实时反馈摆臂的转动角度，这也是舵机能实现精准角度控制的核心，建模的时候把电位器的安装槽和引脚避让位都做了精准还原，不会出现装板的时候元件和壳体干涉的问题。

安装边界这块，整个舵机的主体是方正的矩形结构，两侧的安装凸耳预留了标准的螺丝过孔，孔距符合通用微型舵机的安装规范，能直接替换市面上同规格的9g舵机不用改安装位。输出轴的顶部做了齿形结构，和摆臂的内齿紧密配合，转动的时候不会出现滑转，摆臂的转动角度范围控制在0-180度，极限位置做了机械限位，避免电位器过转损坏。壳体的上下盖通过卡扣和螺丝双重固定，既方便拆开维护齿轮组，也能在长期震动的工况下不会出现壳体松脱。内部的电机仓做了筋位加固，电机压装进去之后不会因为正反转的冲击力出现移位，电路板的安装位预留了走线槽，电源线和信号线能顺着槽体引出，不会被齿轮组剐蹭破皮。

很多新手做舵机集成的时候容易忽略摆臂的初始零位校准，这套模型里特意把输出轴和电位器的初始配合位置做了标记，装配的时候对齐标记就能保证零位准确，不用反复上电调试角度。齿轮组的材质默认用POM工程塑料，自润滑性能好，长时间转动不用额外加润滑脂，适合免维护的应用场景，如果是大负载工况，也可以直接把齿轮零件替换成金属材质，壳体的安装尺寸完全不用改动，能快速实现不同负载等级的型号衍生。整个结构的壁厚控制在1.2mm，既保证了壳体的结构强度，也把整体重量控制在合理范围，用在对重量敏感的航模场景里也不会增加过多负载。
